20
I Travail à l'aide de la visualisation de cotes ND 287
I – 2 Pr
incipes pour les coor
données de positions
Marques de référence
Les systèmes de mesure incrémentaux sont équipés d'une ou de
plusieurs marques de référence (voir Fig. I.9) utilisées par la fonction
d'exploitation des marques de référence du ND 287 pour rétablir les
points d'origine après une coupure d'alimentation. Vous pouvez
choisir entre les deux types les plus fréquents de marques de
référence: Fixes ou à distances codées.
Sur les systèmes de mesure avec marques de référence à distances
codées
, les marques sont disposées à intervalles codés et définis
permettant au ND 287 d'utiliser une paire quelconque de marques de
référence pour rétablir les points d'origine précédents. Par
conséquent, lorsque vous remettez sous tension le ND 287, il vous
suffit de déplacer le système de mesure – en partant de n'importe
quelle position – sur une course extrêmement courte pour rétablir les
points d'origine.
Les systèmes de mesure équipés de marques de référence fixes
possèdent une marque ou plusieurs marques à intervalles fixes. Pour
rétablir correctement les points d'origine, vous devez utiliser, pour
l'exploitation des marques de référence, la même marque que vous
aviez utilisée précédemment lors de l'initialisation du point d'origine.

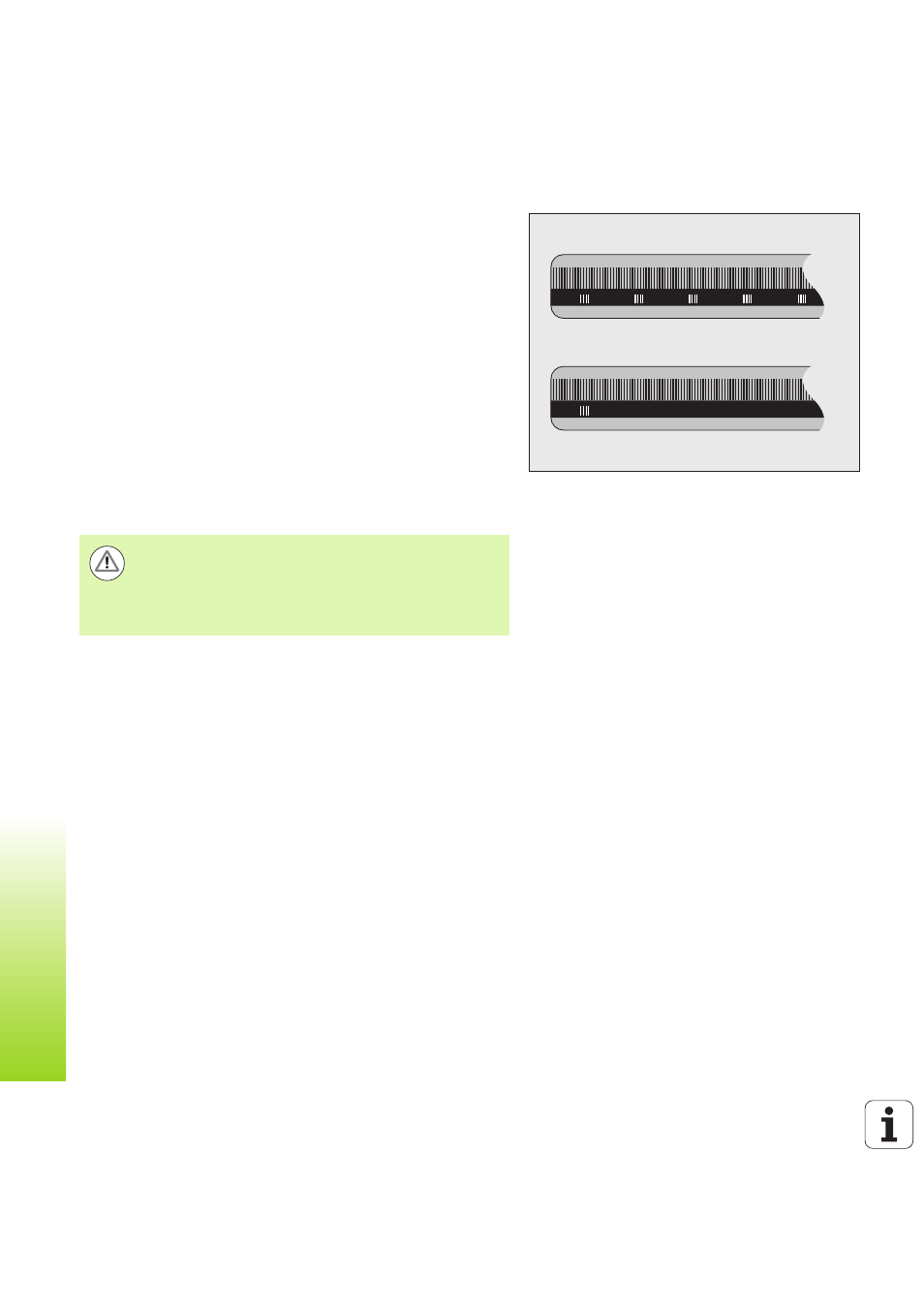

Fig. I.9 Règles de mesure – en haut avec marques
de référence à distances codées, en bas,
avec une marque de référence
Danger pour la pièce!
Lors de la mise sous tension ou après une coupure de
courant, vous ne pouvez pas rétablir les points d'origine si
vous n'avez pas franchi les marques de référence avant de
procéder à l'initialisation des points d'origine.
