II Mise en service, caractéristiques techniques
II – 2 P
a
ra
métr
er le système
Configurer le tableau de valeurs de correction:
 Appuyez sur la softkey EDITER TABLEAU si vous désirez afficher
les entrées du tableau.

Avec la touche fléchée VERS LE HAUT ou VERS LE BAS ou à l'aide
des touches numériques, déplacez le curseur sur le point de
correction que vous désirez ajouter ou modifier. Validez votre choix
avec la touche ENTER.

Introduisez l'erreur mesurée à cette position. Validez avec la touche
ENTER.
 Lorsque vous avez terminé l'introduction de vos données, fermez le
tableau avec la touche C et retournez au masque de saisie TABLEAU
VAL. CORRECTION.
Lire le graphique:
Le ND 287 peut afficher le tableau sous la forme d'un tableau ou d'un
graphique. Le graphique affiche l'erreur par rapport à la valeur de
mesure. Le graphique a une échelle fixe.
Afficher le tableau de valeurs de correction:
 Appuyez sur la softkey EDITER TABLEAU.
 Avec la touche fléchée VERS LE HAUT ou VERS LE BAS ou à l'aide
du pavé numérique, déplacez le curseur à l'intérieur du tableau.
 La softkey VUE permet de commuter du mode tableau au mode
graphique.
 La softkey AGRANDIR ou REDUIRE vous permet de zoomer le
graphique entre 20 et 200 points. En mode agrandi, vous pouvez
utiliser les softkeys et pour augmenter ou réduire l'affichage de
20 points à chaque fois.

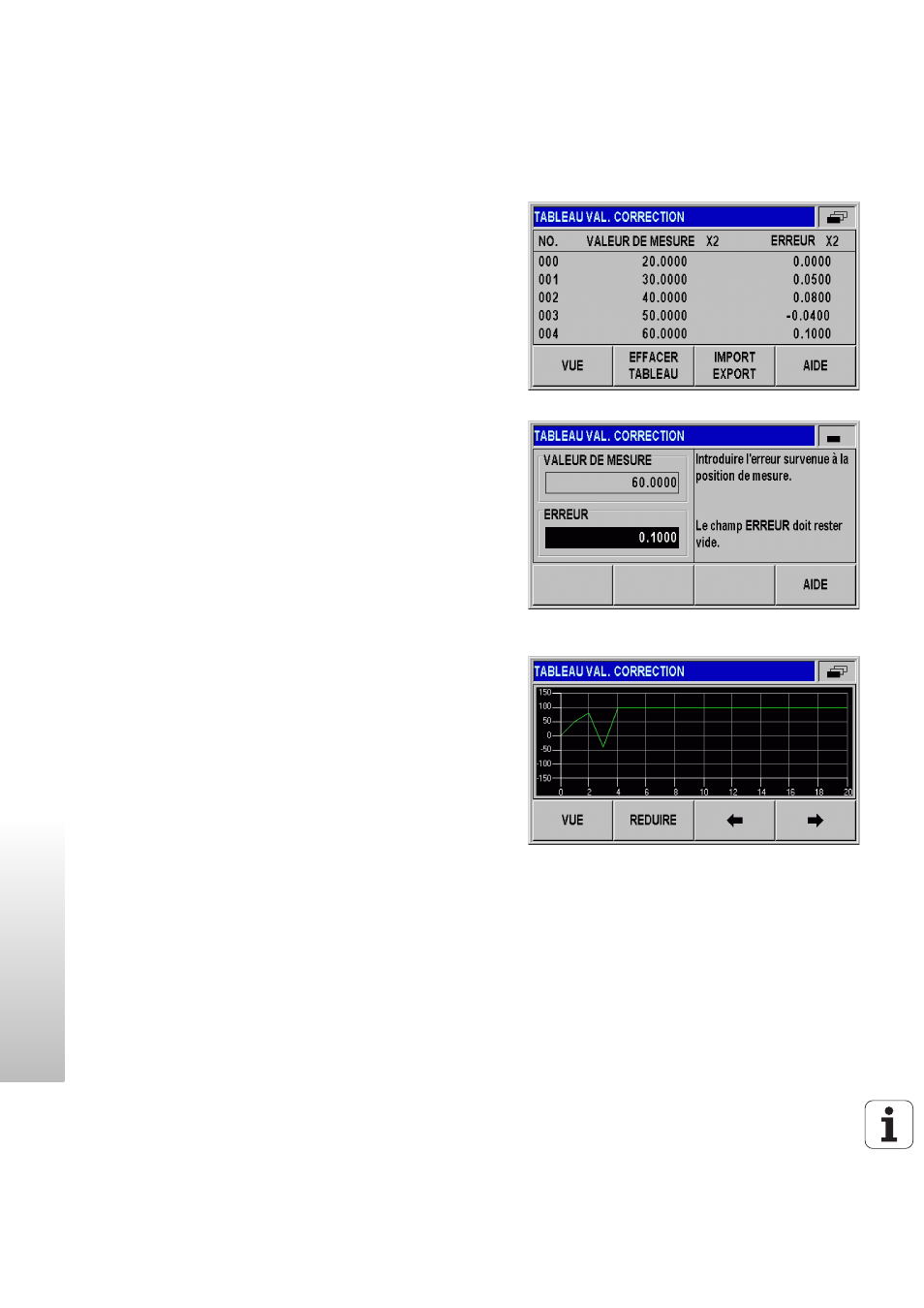

Fig. II.33 Editer un tableau de valeurs de correction.
Fig. II.34 Introduire l'erreur mesurée pour le
système de mesure.
Fig. II.35 Représentation graphique des valeurs de
correction
