Formule pour le couplage des axes
Dans le masque actif, vous pouvez introduire une formule au choix
pour le couplage des axes. Pour créer votre formule de calcul, vous
disposez de trois barres de softkeys comportant les variables,
opérations arithmétiques et symboles suivants:
 Fonctions arithmétiques de base: Addition, soustraction,
multiplication et division
 Parenthèses
 Fonctions trigonométriques: sinus, cosinus, tangente, arc sinus, arc
cosinus et arc tangente
 Nombre Pi
 Variables des axes X1 et X2
 Introduisez votre formule.
 Si vous désirez effacer un symbole que vous avez introduit, appuyez
sur la touche fléchée VERS LE BAS.
 Après avoir validé avec la touche ENTER les données que vous avez
introduites, le ND 287 vérifie que la formule ne comporte pas
d'erreurs de syntaxe. Il délivre un message si la formule est
incorrecte.

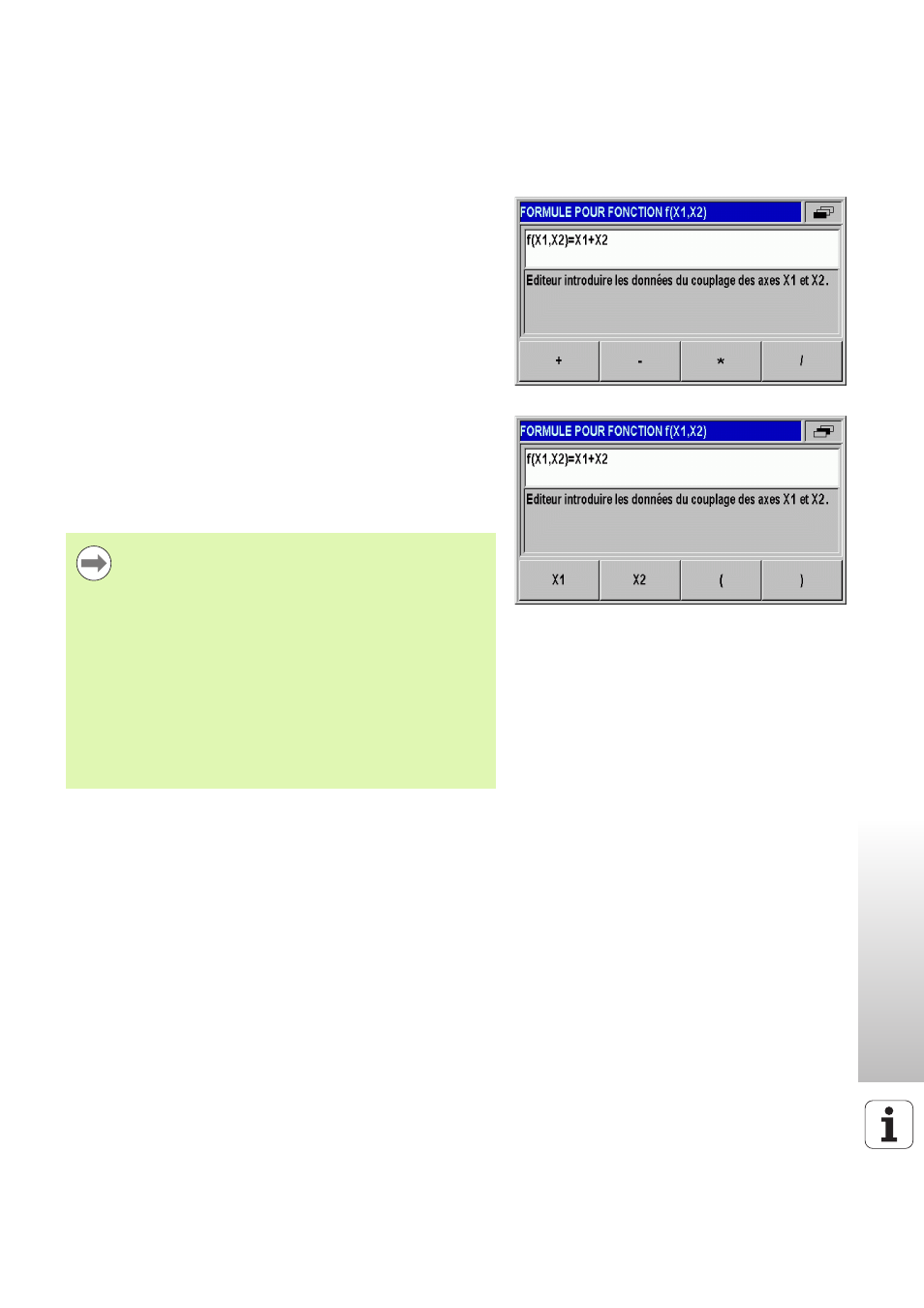

Fig. II.26 Masque de saisie pour introduire la formule
Fig. II.27 Masque de saisie pour introduire la formule
 Lorsqu'il vérifie la formule, le ND 287 s'assure de la
présence des parenthèses fermées et de tous les
opérateurs de calcul nécessaires (par exemple, 3X1 doit
s'écrire 3*X1).
 Si vous utilisez les valeurs des axes en tant que diviseur,
il peut en résulter une division par zéro ou bien le
dépassement de la valeur affichée. Le ND 287 détecte
cette erreur et affiche le dépassement. Dès que vous
vous éloignez de la zone autour de zéro pour l'axe
concerné, le ND 287 affiche à nouveau une valeur
numérique correcte.
 Le ND 287 n'est toutefois pas en mesure de vérifier si la
propre formule introduite conduit à un résultat
cohérent
. Il vous appartient de mener à bien ce
contrôle.
