I – 5 Cy
cles de mesur
e
et Maîtr
ise Statistique des
Pr
océdés (SPC)
Appeler le menu SPC
Les principaux paramètres de la Maîtrise Statistique des Procédés
(SPC) et la possibilité d'analyser un SPC en cours ou achevé sont
accessibles dans le menu SPC:
 Vous accédez au menu SPC avec la softkey SPC [CYCL MES] de la
première barre de softkeys de l'écran standard.
 Vous pouvez configurer d'autres paramètres dans les sous-menus
ANALYSE SPC, PARAMÉTRER SPC et EFFACER STATISTIQUES.
Les paragraphes suivants contiennent d'autres explications relatives
aux sous-menus.
Analyse SPC
Pour analyser les valeurs mesurées pendant la Maîtrise Statistique
des Procédés (SPC), le ND 287 vous propose les possibilités
suivantes:
 Appelez le menu SPC.
 Sélectionnez le sous-menu ANALYSE SPC. Vous découvrez
l'ensemble des statistiques de la SPC: Nombre de valeurs de
mesure, valeurs de mesure max. et min., différence (MAX-MIN),
valeur moyenne et écart type. Ces données concernent les valeurs
de mesure contenues dans la mémoire FIFO. En haut et à droite de
l'écran, vous découvrez le compteur d'échantillons x/y z. Il
affiche, par exemple, la valeur 1/5 51. x correspond au numéro de
la mesure à l'intérieur de l'échantillon actuel, y est le nombre de
valeurs de mesure par échantillon et z est le nombre actuel de
mesures enregistrées. Dès la mise sous tension du ND 287, vous
pouvez appeler immédiatement l'analyse des données. Le nombre
de valeurs enregistrées dépend des échantillons définis pour la SPC
(voir „Echantillons” à la page 52).
 La softkey EXPORT vous permet de transférer les données
enregistrées à un PC.
 Appuyez sur la softkey VAL. MES. pour ouvrir un tableau qui
comporte toutes les valeurs de mesure enregistrées. Les valeurs
mesurées y sont représentées ligne à ligne ou page après page avec
à chaque fois 24 valeurs de mesure.
 Vous feuilletez dans le tableau des valeurs de mesure la touche
fléchée VERS LE BAS ou VERS LE HAUT.
 Avec la softkey de gauche, vous pouvez maintenant commuter
entre tous les types de diagrammes: Courbe de valeurs,
histogramme, carte de contrôle , carte de contrôle s et carte de
contrôle r. Avec la touche C, vous retournez au menu SPC.

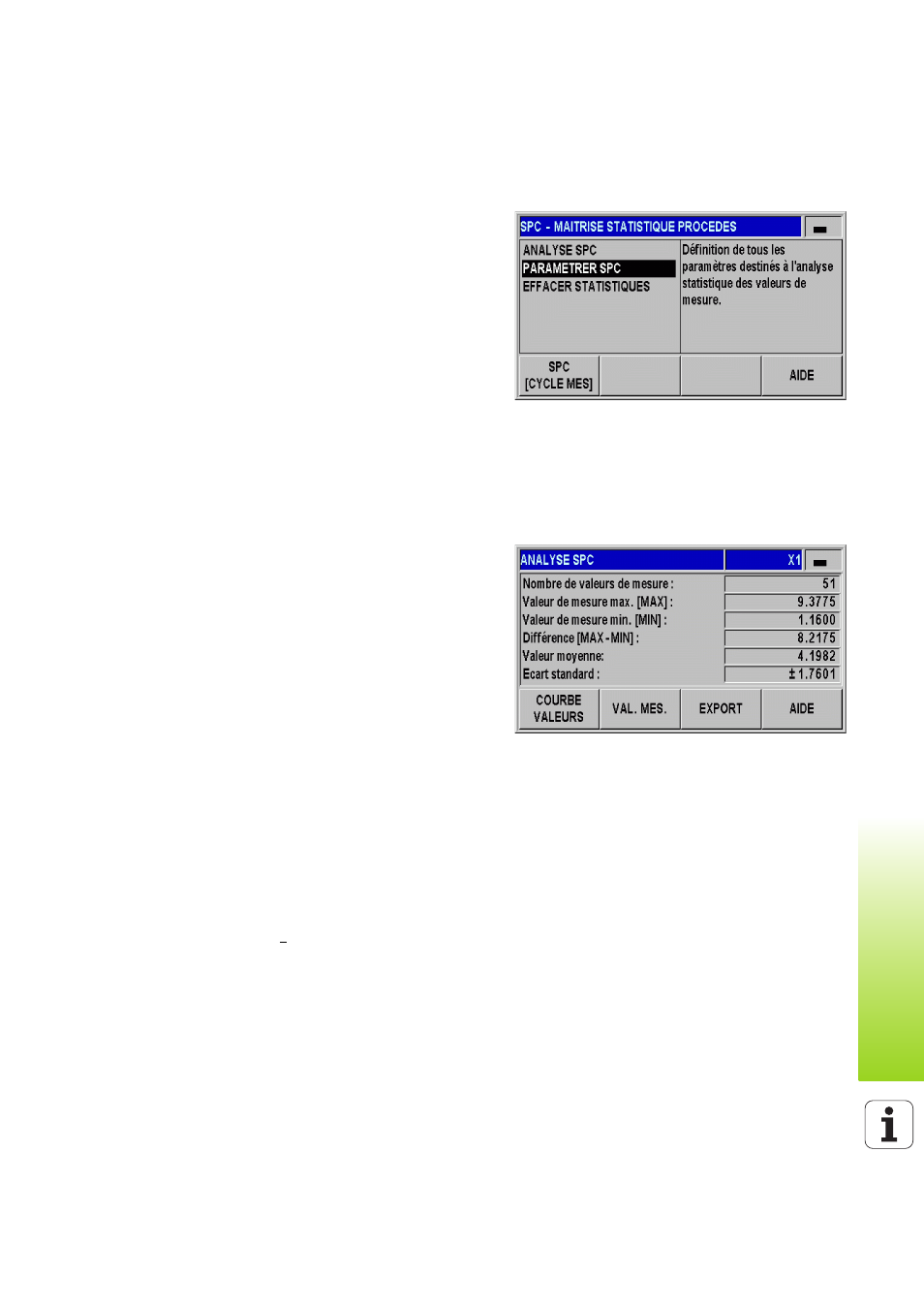

Fig. I.48 Menu SPC
Fig. I.49 Statistiques de la SPC
x
