I Travail à l'aide de la visualisation de cotes ND 287
I – 5 Cy
cles de mesur
e
et Maîtr
ise Statistique des
Pr
océdés (SPC)
Paramétrer un cycle de mesure
Définissez les paramètres du cycle de mesure:
 Appelez le menu CYCLE DE MESURE.

Sélectionnez le sous-menu PARAM. CYCLE MESURE.

Avec la paramètre ENREGISTRER VALEURS, vous activez ou
désactivez l'enregistrement des valeurs d'un cycle de mesure.
 Le paramètre ENREGISTRER définit à partir de quel source de
déclenchement (Trigger) le ND 287 doit enregistrer les valeurs d'un
cycle de mesure. Avec la softkey ENREGISTRER, vous pouvez
choisir parmi les possibilités suivantes:
 Intervalle de palpage
 Signal externe sur le connecteur X41 (plot 22 ou 23)
 Touche ENTER
 Appuyer sur la touche fléchée VERS LE BAS ou sur la touche
NAVIGATION pour afficher d'autres paramètres.
Si vous avez choisi un signal externe ou bien la touche ENTER, vous
devez définir un autre paramètre:
 Dans le champ NOMBRE VAL. MESURE, introduisez directement le
nombre de valeurs de mesure que doit comporter votre cycle de
mesure. Si vous introduisez la valeur zéro, le ND désactive le
paramètre ENREGISTRER VALEURS.

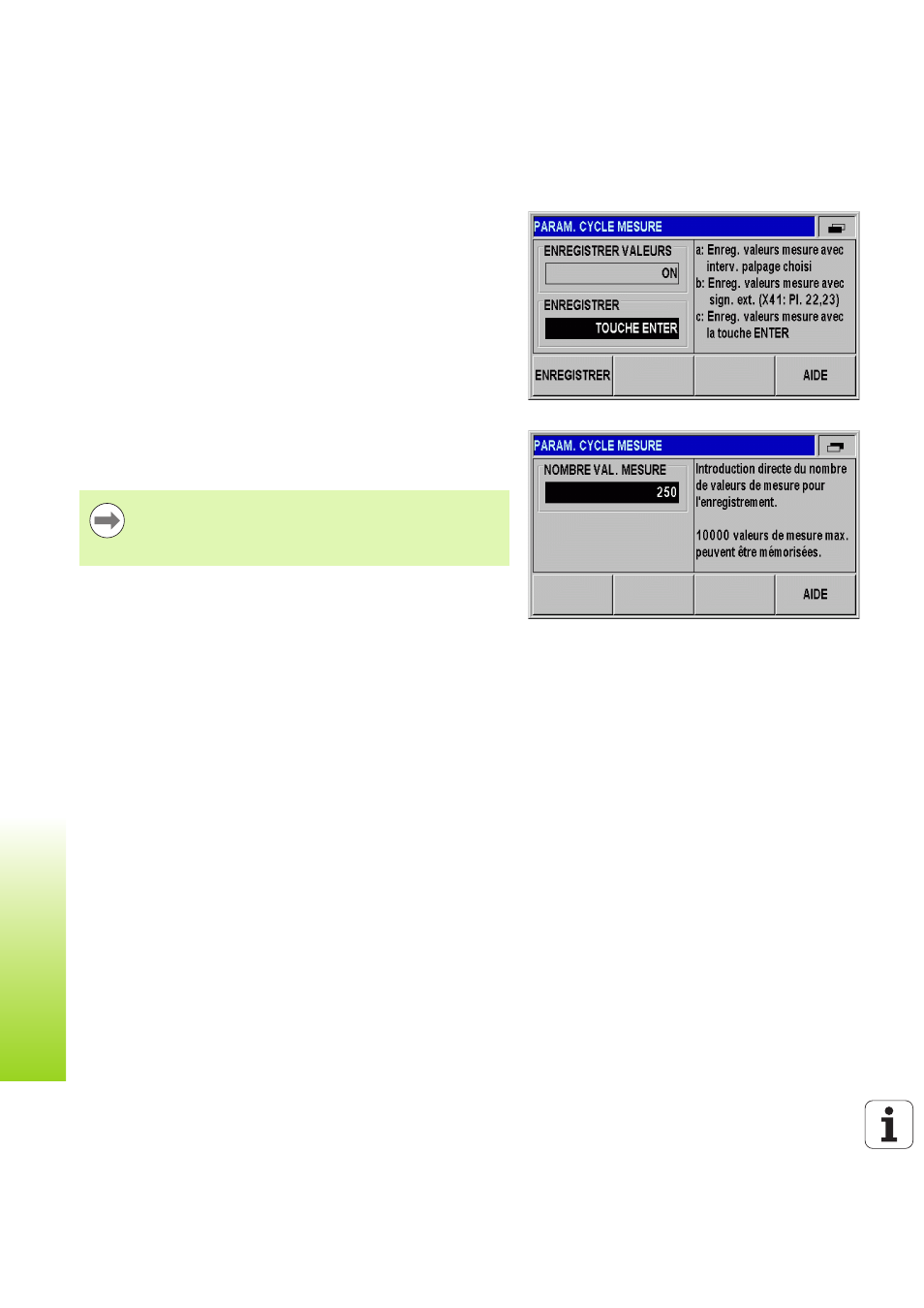

Fig. I.39 Paramétrer un cycle de mesure.
Fig. I.40 Paramétrer un cycle de mesure.
Le ND 287 peut mémoriser au maximum 10000 valeurs de
mesure par axe! Les valeurs de mesure enregistrées dans
un cycle de mesure ne restent mémorisées que jusqu'à la
prochaine mise hors tension du ND 287.
