Système de mesure linéaire incrémental
 Avec le pavé numérique, introduisez dans le champ PERIODE DE
SIGNAL la période de signal souhaitée en µm ou bien utilisez les
softkeys GROSSIER ou FIN pour choisir parmi ce qui est proposé
(voir „Paramètres des systèmes de mesure” à la page 99).
 Dans le champ MARQUE DE REFERENCE, définissez avec la
softkey MARQU REF si votre système de mesure ne possède pas
de marques de référence, s'il possède une seule marque de
référence ou bien plusieurs marques de référence à distances
codées (AUCUNE, UNE ou bien DISTCOD / ...). Dans le cas de
marques de référence à distances codées, vous pouvez
sélectionner la distance entre les marques de référence avec 500,
1000, 2000 ou 5000 périodes de signal.
 Dans le champ REF EXTERNE, vous pouvez définir en appuyant sur
la softkey ON/OFF si le plot 25 est actif ou non sur le connecteur
X1
. Ce plot permet de désactiver ou d'activer le mode Référence.
Et, par là même de modifier l'état actuel.
 Dans le champ SENS DE COMPTAGE, sélectionnez le sens de
comptage à l'aide des softkeys POSITIF ou NEGATIF. Si le sens de
déplacement correspond au sens de comptage du système de
mesure, sélectionnez le sens POSITIF. Si ces deux sens diffèrent,
sélectionnez NEGATIF.
 Dans le champ CONTROLE ERREURS, définissez avec la softkey
ERREUR si le ND doit contrôler les erreurs de comptage. Pour le
CONTRÔLE ERREURS, vous pouvez opter pour l'un des paramètres
suivants: OFF, FREQUENCE, SALISSURES ou FRQ.+SALISSURES.
Pour effacer un message d'erreur affiché, acquittez-la avec la
touche C
Les erreurs de comptage
sont causées par des salissures ou des
dépassements de fréquence:
 En cas de salissures, le signal se situe en dessous d'une limite
définie.
 En cas de défauts de fréquence, la fréquence du signal dépasse
une limite définie.

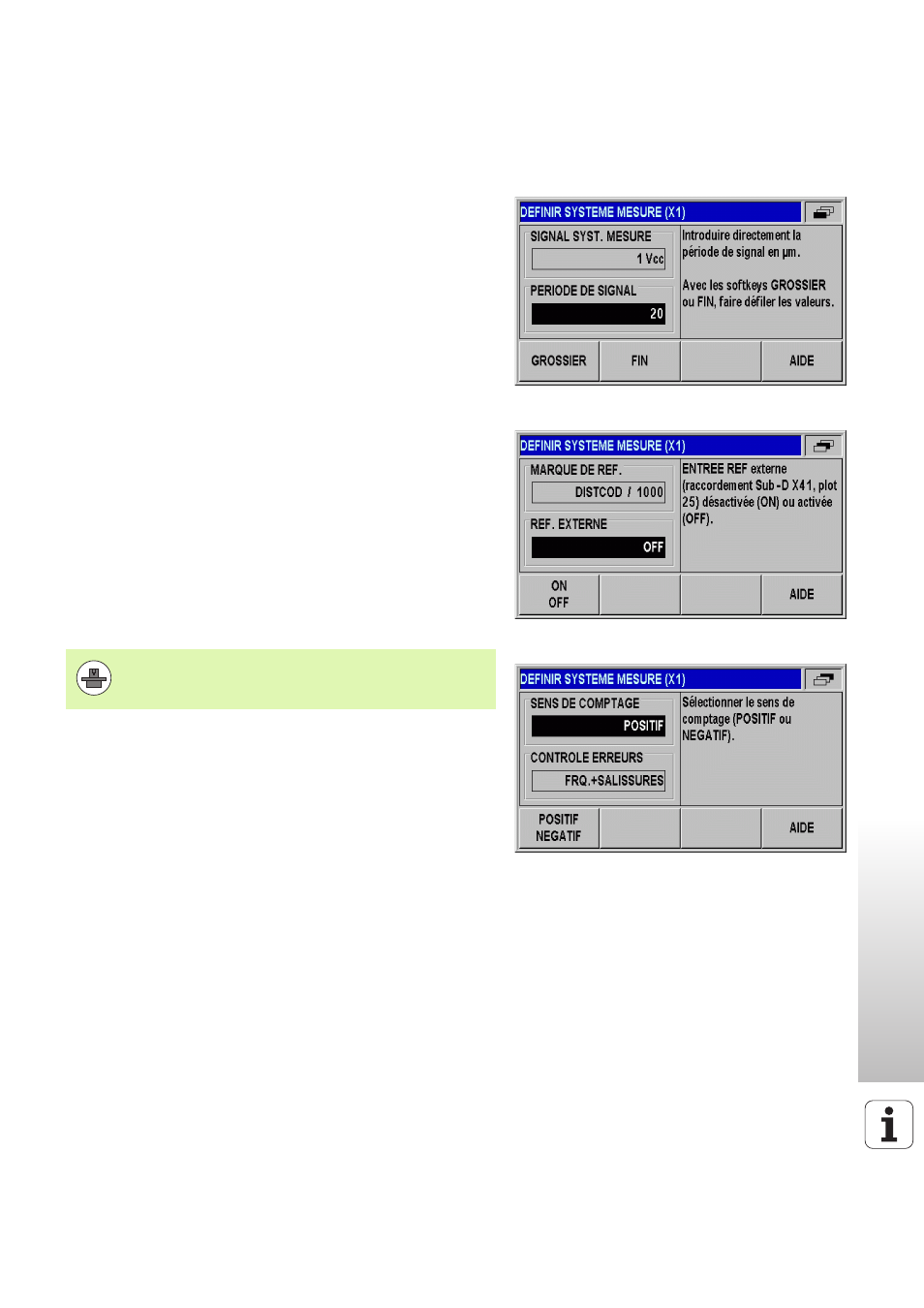

Fig. II.10 Masque de saisie pour un système de
mesure linéaire incrémental
Fig. II.11 Masque de saisie pour un système de
mesure linéaire incrémental
Fig. II.12 Masque de saisie pour un système de
mesure linéaire incrémental
Si vous configurez le paramètre CONTRÔLE ERREURS
sur OFF, le ND 287 ignore les erreurs du système de
mesure.
