Montage
Conditions d'environnement
Lieu prévu pour le montage
Installez le ND 287 à un endroit bien aéré et de manière à ce qu'il soit
facilement accessible en fonctionnement normal.
Installer et fixer le ND 287
Le ND 287 se fixe par le dessous du coffret au moyen de vis M4.
Distance entre les trous de fixation: voir cotes d'encombrement Page
138.
A l'aide d'une platine de montage (option), vous pouvez installer le ND
287 dans une armoire électrique (voir „Platine de montage pour
fixation dans une armoire 19-pouces-” à la page 141). Les dimensions
du ND vous permettent de monter deux appareils côte à côte dans
une armoire 19 pouces (voir „Dimensions” à la page 138).
Les visualisations de cotes ND 287 peuvent aussi être empilées les
unes sur les autres. Des rainures situées sur la face supérieure
empêchent les visualisations de cotes de glisser.
Vous pouvez empiler les ND de deux manières (voir Fig. II.2):
 L'une sur l'autre avec un angle frontal de 10° décalé vers l'arrière.
 L'une sur l'autre, verticalement: pour cela, vous vissez les pieds
avant du ND dans les trous de fixation décalés vers l'arrière.
Caractéristique Valeur
Indice de protection (EN
60529)
IP 40 Face arrière du coffret
IP 54 Face avant du coffret
Température de service 0° à 50 °C (32° à 122 °F)
Température de stockage -40 ° à 85 °C (-40 ° à 185 °F)
Humidité relative < 75 % en moyenne annuelle
< 90 % dans de rares cas
Poids Env. 2,5 kg (5,5 livres)

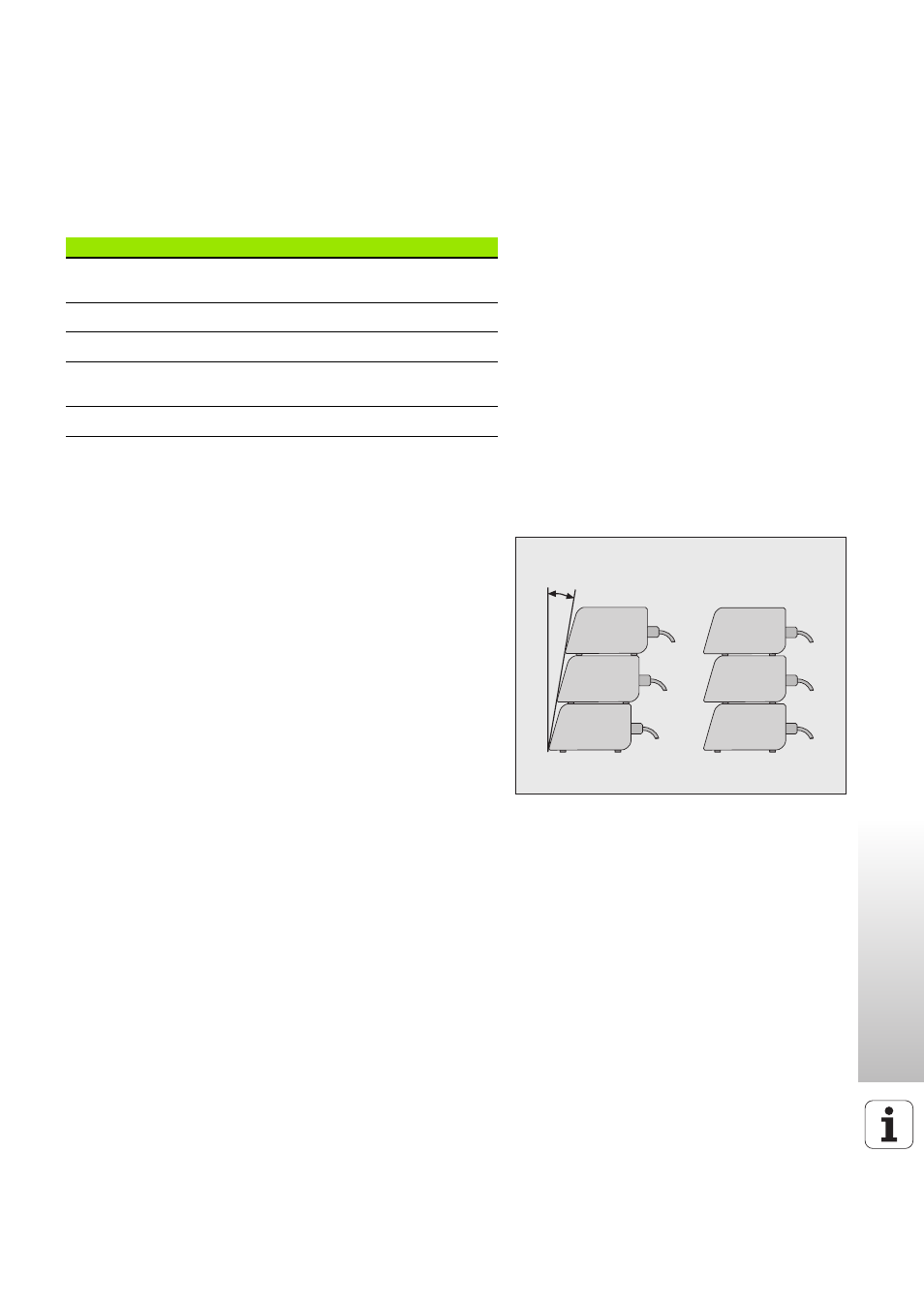

Fig. II.2 Alternatives pour empiler les ND
10°
