32
I Travail à l'aide de la visualisation de cotes ND 287
I – 4 P
a
ra
métr
er l'usinag
e
Initialiser la valeur d'affichage pour deux axes en mode
d'affichage X1:X2 (soit X1+X2, X1-X2, f(X1,X2))
 Sélectionner la barre de softkeys 3 de l'écran standard.
 Sélectionner le mode d'affichage X1:X2 (voir „Modes d'affichage
des axes” à la page 27).
 Le cas échéant, sélectionnez avec la softkey POINT D'ORIGINE le
point d'origine que vous voulez initialiser.

Pour remettre à zéro la valeur d'affichage des deux axes,
appuyez sur la softkey RAZ ou bien mettez un signal au plot 2 du
connecteur X41. Une alternative consiste à appuyer sur la touche 0
du pavé numérique
et ensuite de valider avec la touche ENTER. En
fonction de la formule programmée pour le couplage des axes,
l'écran n'affiche pas systématiquement la valeur zéro.

Pour initialiser l'axe X1 à une valeur d'affichage au choix, introduisez
la nouvelle valeur avec le pavé numérique. L'affichage d'état SET
clignote en rouge. Valider la valeur introduite avec la touche ENTER.
Le ND réinitialise automatiquement la valeur d'affichage de l'axe X2
à la valeur zéro.

Pour initialiser l'axe X1à la valeur présélectionnée pour le point
d'origine (voir „Valeur pour le point d'origine” à la page 36): Appuyer
sur la softkey INIT.. Le ND réinitialise automatiquement la valeur
d'affichage de l'axe X2 à la valeur zéro. Comme alternative, vous
pouvez aussi mettre un signal au plot 3 du connecteur X41.

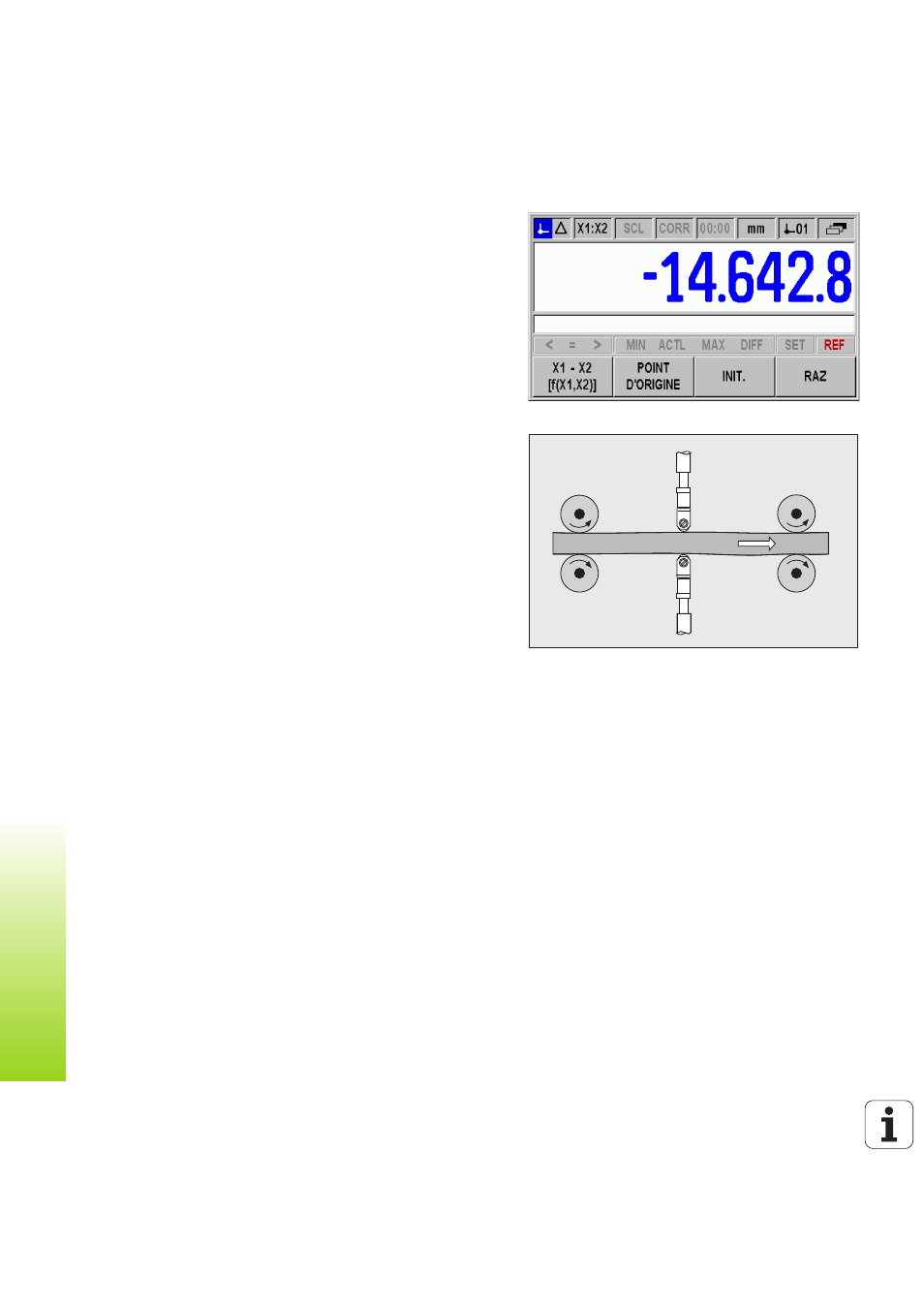

Fig. I.21 Ecran standard avec barre de softkeys 3
Fig. I.22 Affichage de la somme ou de la différence
