72
II Mise en service, caractéristiques techniques
II – 2 P
a
ra
métr
er le système
Définir le système de mesure
Dans les masques de saisie DEFINIR SYSTEME MESURE, vous
configurez le ND 287 pour le système de mesure raccordé:
 Lorsque vous ouvrez le menu PARAMETRER SYSTEME, le curseur
se trouve automatiquement sur le paramètre DEF. SYST. MESURE.
Validez votre choix avec la touche ENTER.
 Si vous avez déjà sélectionné l'APPLICATION deux axes dans le
masque de saisie CONFIGURER COMPTEUR, le ND affiche la liste
des entrées disponibles pour les systèmes de mesure (ENTREE X1
et X2).
 Sélectionnez l'entrée que vous voulez configurer et validez avec
ENTER.

Le curseur se trouve dans le champ TYPE SYST. MESURE.
Commutez sur le type du système de mesure avec la softkey TYPE:
 LINÉAIRE: Système de mesure linéaire
 ANGULAIRE: Système de mesure angulaire
 COMPENSATION:Si vous avez raccordé un module analogique
(option) avec une sonde thermique sur l'entrée X2 et un système
de mesure linéaire sur l'entrée X1, sélectionnez COMPENSATION
pour paramétrer la compensation thermique des défauts des
axes.
 SONDE: pour entrées avec module analogique (option) et sonde
analogique connectée
 Validez votre choix avec la touche ENTER.
 Le ND inscrit automatiquement le signal de mesure qu'il reçoit dans
le champ SIGNAL SYST. MESURE: AUCUN SIGNAL, 1 Vcc,
11 µAcc, ENDAT 2.1, ENDAT 2.2 ou ANALOG.

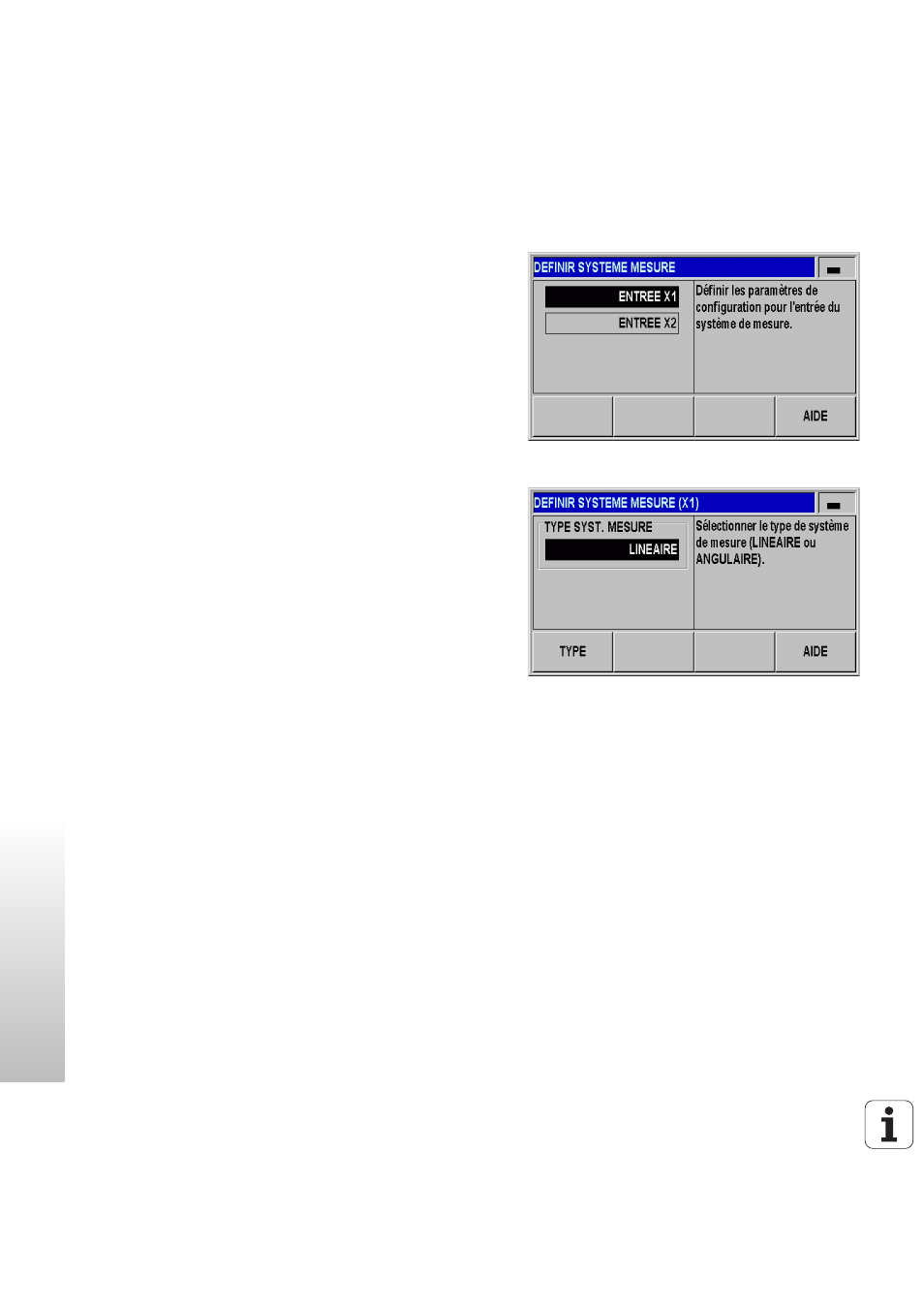

Fig. II.8 Masque de saisie pour définir le système
de mesure
Fig. II.9 Type de système de mesure
