 Sélectionner la première barre de softkeys de l'écran standard.
 Appuyer sur la softkey LANCER SPC pour lancer le contrôle SPC. Si
le ND affiche en alternative la softkey LANCER CYCLE MES,
configurez le mode du ND 287 sur SPC dans le menu CYCLE DE
MESURE (voir „Changer de mode de fonctionnement” à la page
42). Sur l'écran, à gauche de la barre des remarques, vous apercevez
le compteur d'échantillons x y/z. Il affiche, par exemple, la valeur
1 51/125. x correspond au numéro de la mesure à l'intérieur de
l'échantillon actuel, y est le nombre actuel de valeurs de mesure
enregistrées et z est le nombre total de mesures qui a été défini.
 Avec la softkey ANALYSE, vous pouvez à tout moment commuter
vers l'analyse du contrôle SPC en cours pour y analyser les valeurs
en cours d'enregistrement (voir „Analyse SPC” à la page 49).
 La softkey EFFACER VAL. MES. vous permet d'effacer la dernière
valeur de mesure enregistrée. Validez cette action avec la touche
ENTER ou bien quittez en appuyant sur la touche C.
 Vous avez à tout moment la possibilité d'arrêter le contrôle SPC en
cours et de le reprendre ensuite en appuyant sur la softkey FERMER
SPC.
Les principaux paramètres de la Maîtrise Statistique des Procédés
SPC et la possibilité d'analyser un précédent contrôle SPC sont
accessibles dans le menu SPC.
Les valeurs de mesure et les données des diagrammes et
des cartes de contrôle se réfèrent toujours au mode
d'affichage actuellement configuré
(voir „Modes
d'affichage des axes” à la page 27):
 En mode d'affichage X1, les données du contrôle SPC
se réfèrent au système de mesure situé sur l'entrée
X1.
 En mode d'affichage X2, les données du contrôle SPC
se réfèrent au système de mesure situé sur l'entrée
X2.
 En mode d'affichage X1:X2, les données du contrôle
SPC se réfèrent au couplage d'axes défini (X1+X2, X1-
X2 ou f(X1,X2).

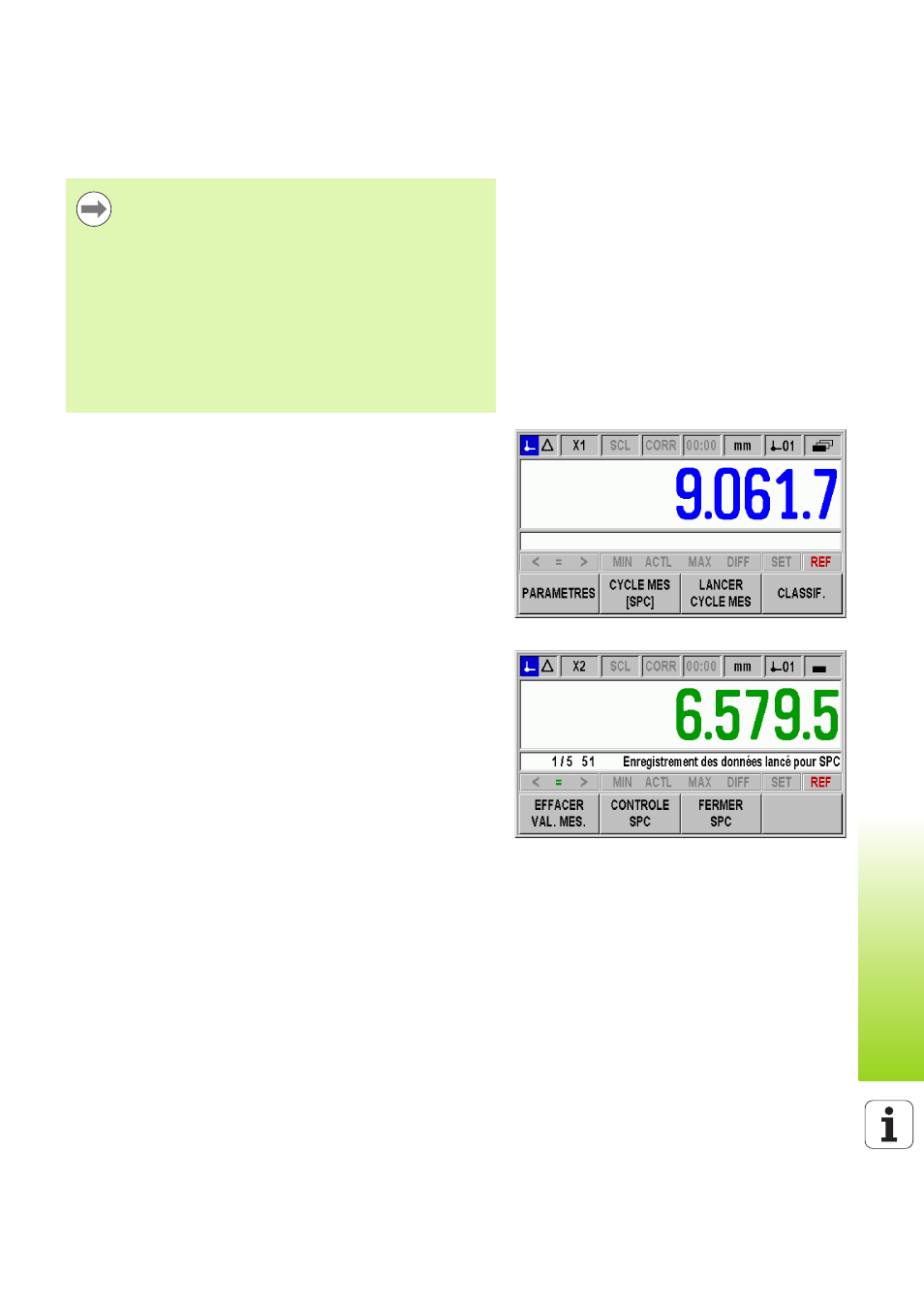

Fig. I.63 Ecran standard avec barre de softkeys 1
Fig. I.64 Enregistrement des données lancé pour le
contrôle SPC
