ND 287
19
I – 2 Pr
incipes pour les coor
données de positions
Systèmes de mesure de position incrémentaux
Les systèmes de mesure linéaire ou angulaire incrémentaux de
HEIDENHAIN convertissent les déplacements (d'un palpeur de
mesure, par exemple) en signaux électriques. Une visualisation de
cotes telle que le ND 287 traite ces signaux, communique la position
effective du palpeur de mesure et affiche à l'écran cette position sous
forme numérique.
Une coupure d'alimentation provoque la perte de la relation entre la
position du palpeur de mesure et la position effective calculée. Dès
que l'alimentation en courant est rétablie, vous pouvez retrouver cette
relation au moyen des marques de référence des systèmes de
mesure avec le système REF du ND 287.
Systèmes de mesure de position absolus
Les systèmes de mesure linéaire et angulaire absolus de
HEIDENHAIN transmettent une valeur absolue de position à la
visualisation de cotes, directement après la mise sous tension. Ceci
permet, sans avoir besoin de déplacer p. ex. un palpeur de mesure, de
rétablir la relation entre la position effective et la position du palpeur
de mesure immédiatement après la mise sous tension.
Le système de mesure détermine l'information absolue de la position
directement à partir du réseau de divisions de la règle (voir Fig. I.8) et
transmet cette valeur en série à la visualisation de cotes via l'interface
bidirectionnelle EnDat 2.1/2.2.

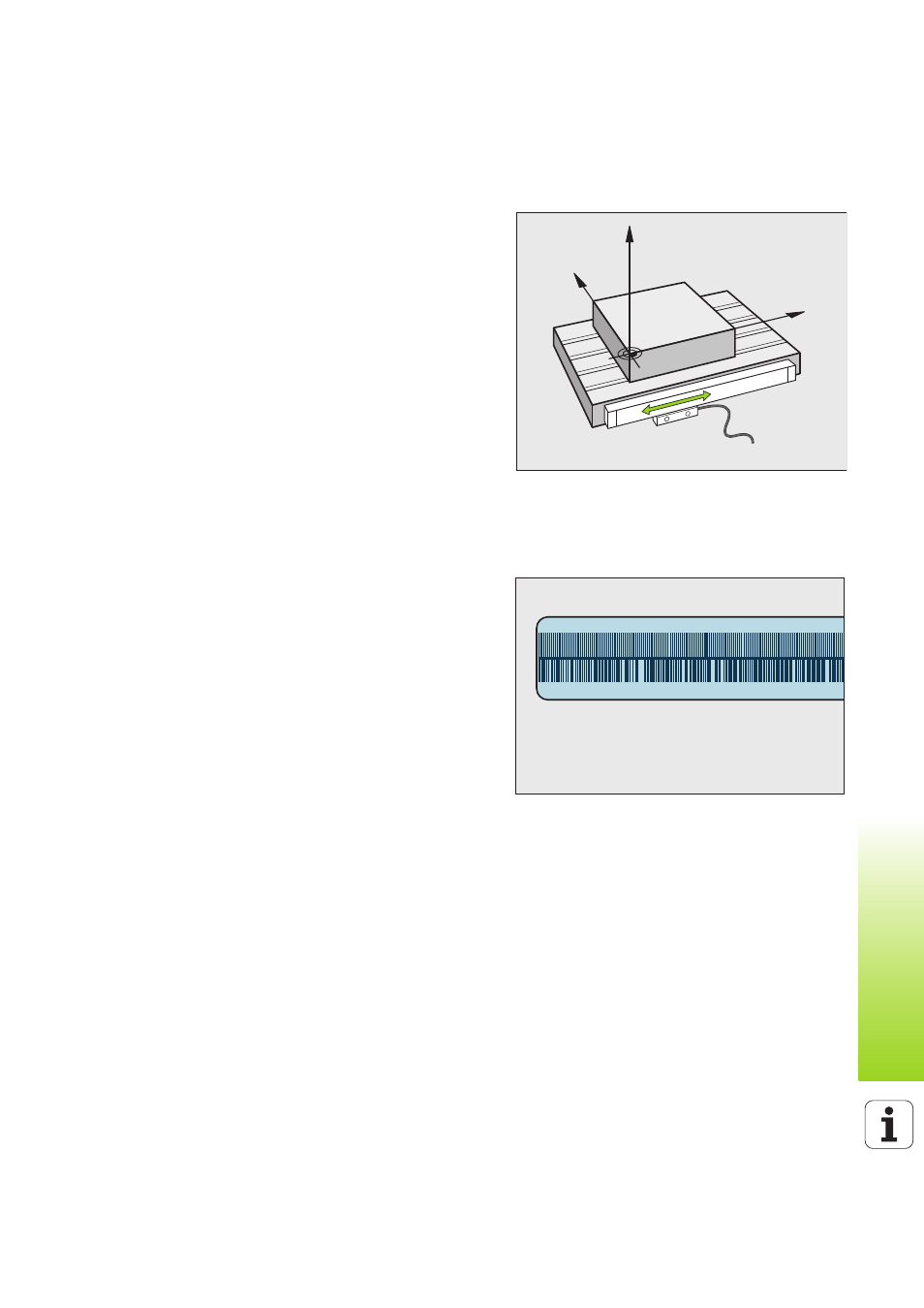

Fig. I.7 Système de mesure de position pour un axe
linéaire, par exemple pour l'axe X
Y
X
Z
Fig. I.8 Réseau de divisions des systèmes de
mesure de position absolus
