90
II Mise en service, caractéristiques techniques
II – 2 P
a
ra
métr
er le système
Systèmes de mesure avec interface EnDat 2.1/2.2:
 Le masque affiche l'étiquette signalétique électronique du système
de mesure raccordé: Format de transmission, périodes des signaux,
résolutions de mesure, rotations distinctes, numéro d'identification
et numéro de série.
 Seulement pour les systèmes de mesure avec interface EnDat 2.2:
La softkey DIAGNOSTICS ouvre un masque affichant les réserves
fonctionnelles du système de mesure:
 Piste incrémentale (INC)
 Piste absolue (ABS)
 Calcul de la valeur de position
 Avec la softkey ALARME, vous pouvez afficher les alarmes gérées
par le système de mesure raccordé ainsi que les erreurs qui se sont
produites. Un carré en couleur situé devant l'alarme affiche l'état:
 Gris si le système de mesure raccordé ne gère pas cette alarme.
 Vert si le système de mesure raccordé gère cette alarme et si
aucun message d'erreur n'a encore été émis.
 Rouge
si une erreur s'est produite.
 Appuyez sur la softkey AVERTISS. pour découvrir les
avertissements gérés par le système de mesure raccordé et si des
erreurs se sont produites. Un carré en couleur situé devant
l'avertissement affiche l'état:
 Gris si le système de mesure raccordé ne gère pas cet
avertissement.
 Vert si le système de mesure raccordé gère cet avertissement et
si aucun avertissement n'a encore été émis.
 Rouge si un avertissement a été délivré.

Avec la softkey ANNULER de la fenêtre ALARME ou AVERTISS., les
alarmes ou les messages peuvent être effacés.

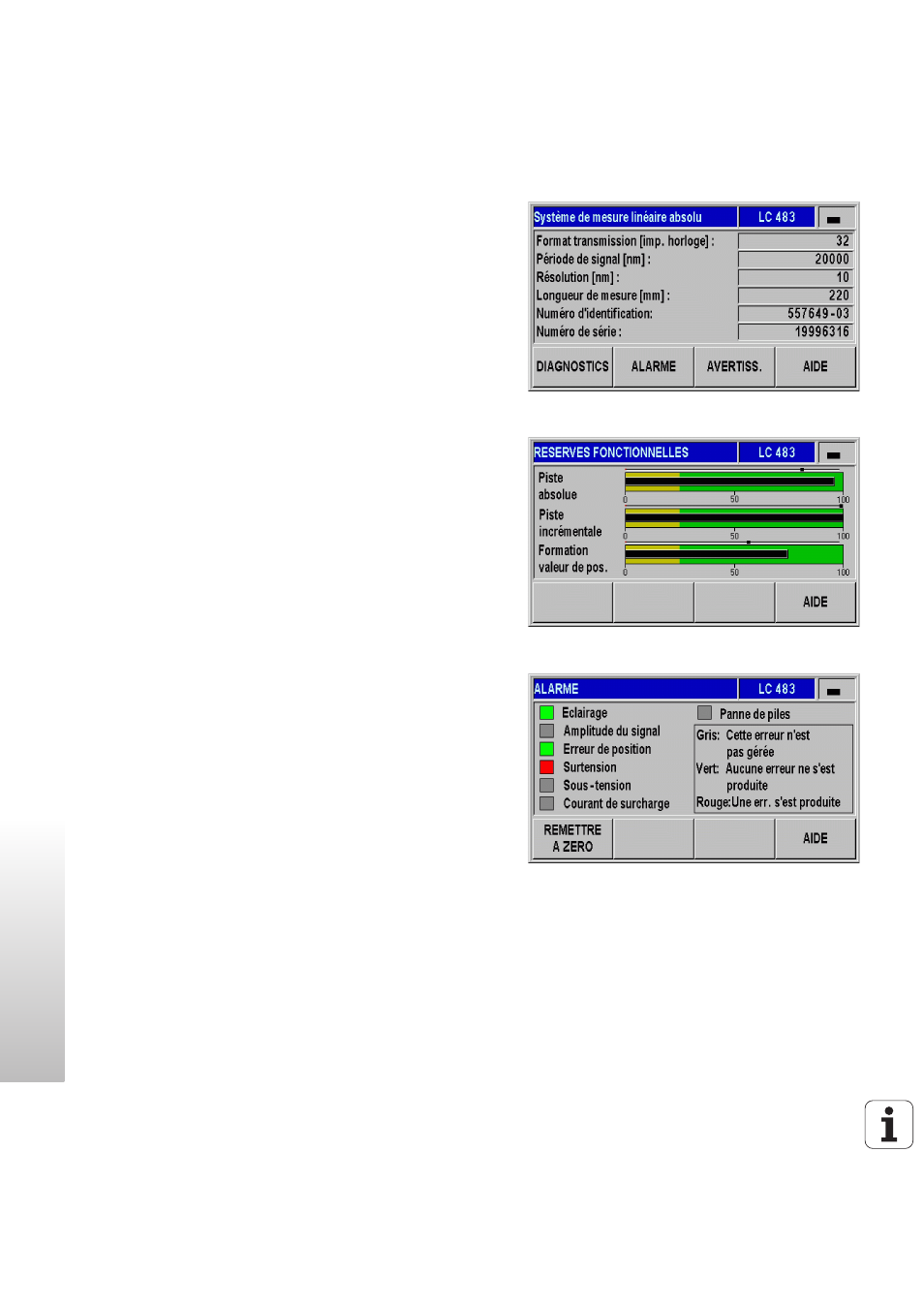

Fig. II.48 Test du système de mesure:
Interface EnDat2.1/2.2
Fig. II.49 Test du système de mesure:
Interface EnDat 2.2
Fig. II.50 Test du système de mesure:
Interface EnDat2.1/2.2
