Initialisation du point d'origine
Dans la procédure d'initialisation du point d'origine, vous affectez à
une position connue la valeur d'affichage qui lui correspond. Vous
pouvez enregistrer deux points d'origine avec la visualisation de cotes
ND 287.
En cours de fonctionnement, vous pouvez très rapidement remettre à
zéro la valeur d'affichage des axes ou bien l'initialiser à une valeur
enregistrée ou à une nouvelle valeur.
Initialiser la valeur d'affichage d'un axe ou de 2 axes en mode
d'affichage X1 et X2
 Sélectionner la barre de softkeys 3 de l'écran standard.
 Sélectionner le mode d'affichage X1 ou X2 (voir „Modes d'affichage
des axes” à la page 27).
 Le cas échéant, sélectionnez avec la softkey POINT D'ORIGINE le
point d'origine que vous voulez initialiser.

Pour remettre à zéro la valeur d'affichage, appuyez sur la softkey
RAZ ou bien mettre un signal au plot 2 du connecteur X41. Une
alternative consiste à appuyer sur la touche 0 du pavé numérique
et ensuite de valider avec la touche ENTER.

Pour initialiser une valeur d'affichage au choix, introduisez la
nouvelle valeur avec le pavé numérique. L'affichage d'état SET
clignote en rouge. Valider la valeur introduite avec la touche ENTER.
 Pour initialiser la valeur d'affichage à la valeur présélectionnée pour
le point d'origine (voir „Valeur pour le point d'origine” à la page 36):
Appuyer sur la softkey INIT.. Comme alternative, vous pouvez aussi
mettre un signal au plot 3 du connecteur X41.

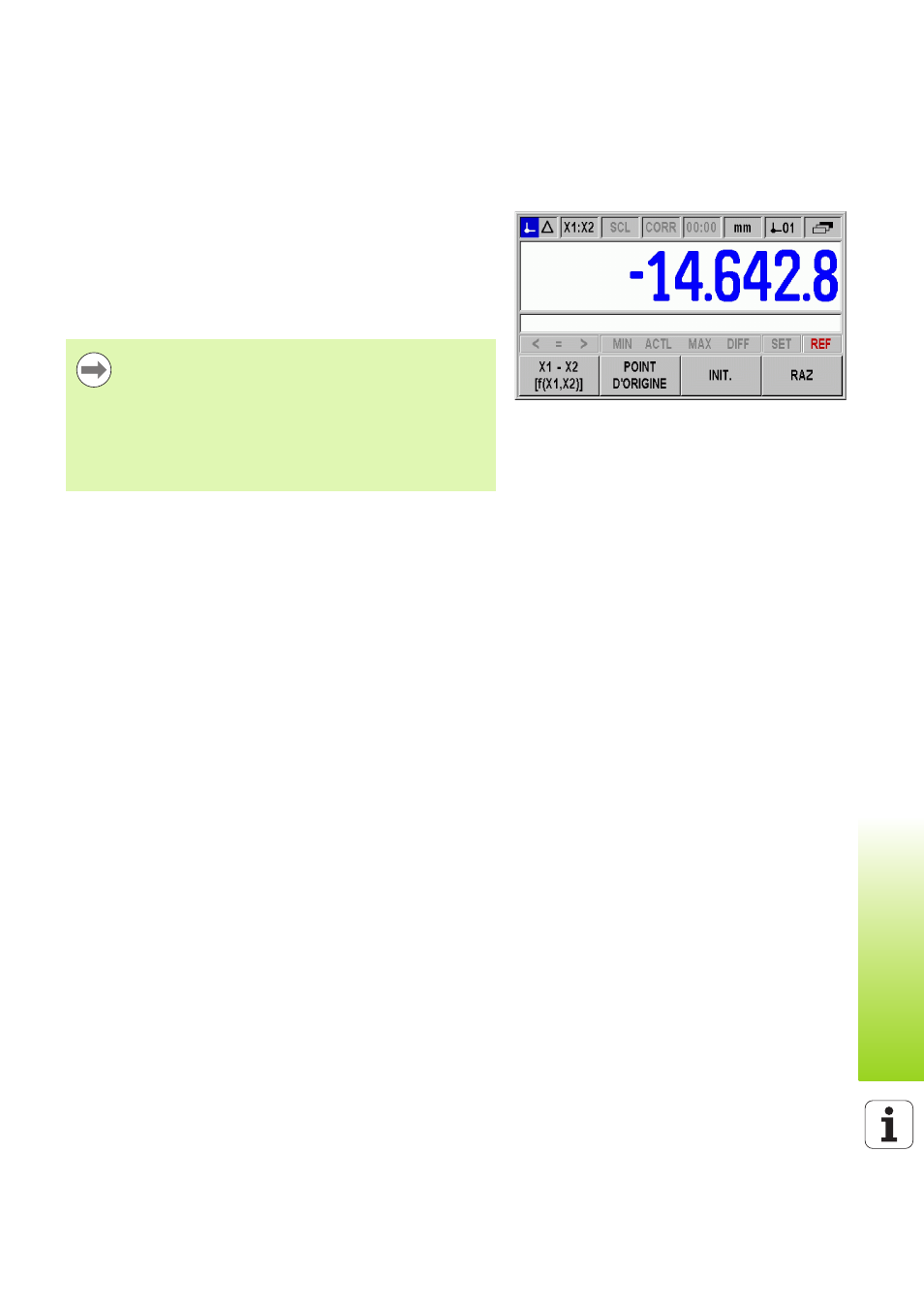

Fig. I.20 Ecran standard avec barre de softkeys 3
Si vous sélectionnez la fonction RAZ, vous remettez à zéro
le point d'origine actuel à la position précise où se trouve
l'axe:
 Si le mode Valeur effective est actif, la visualisation de
cotes affiche alors la valeur zéro.
 Si le mode Chemin restant est actif, la visualisation de
cotes affiche le chemin restant à parcourir jusqu'au
nouveau point d'origine.
