78
II Mise en service, caractéristiques techniques
II – 2 P
a
ra
métr
er le système
Paramétrer l'application
Dans le masque de saisie CONFIGURER COMPTEUR, vous définissez
les paramètres de l'application pour laquelle vous voulez utiliser la
visualisation de cotes (voir Fig. II.23).
 Dans le menu PARAMÉTRER SYSTÈME, sélectionner le sous-menu
CONFIGURER COMPTEUR.
 Dans le champ APPLICATION, utilisez la softkey 1 AXE/2 AXES pour
définir les entrées à activer sur le ND:
 En mode 1 AXE, seule l'entrée X1 est active.
 En mode 2 AXES, les deux entrées X1 et X2 sont actives. Le ND
peut afficher les valeurs des axes soit séparément, soit avec la
valeur du couplage d'axes. Si vous définissez 2 AXES dans ce
champ, la softkey FONCTION F(X1,X2) apparaît; appuyez sur cette
softkey et introduisez une formule pour le couplage d'axes (voir
„Formule pour le couplage des axes” à la page 79).
 Le clavier peut être verrouillé ou déverrouillé dans le champ
CLAVIER et avec la softkey VERROUIL. CLAVIER. Pour déverrouiller
le clavier, appuyez sur la touche NAVIGATION pendant au moins
trois secondes
. Introduisez ensuite le mot de passe 246584 pour
déverrouiller le clavier et validez avec la touche ENTER ou bien
quittez en appuyant sur la touche C.
 Appuyez sur la touche fléchée VERS LE BAS pour accéder au
paramètre suivant.
 La softkey 2EME PT DECIMAL vous permet d'afficher ou d'occulter
un second point décimal après 1/1000 mm (pouces).
 La softkey ECRAN DEMARRAGE vous permet de définir si le ND
doit afficher ou non l'écran de démarrage lors de sa mise sous
tension.
 Appuyez sur la touche fléchée VERS LE BAS pour accéder au
paramètre suivant.
 Dans le champ VISUALISATION COTES est affiché le modèle de la
visualisation de cotes.
 Le champ VERSION LOGICIEL affiche la version du logiciel
installé actuellement
ainsi que son numéro d'identification. Pour
actualiser si nécessaire la version de votre logiciel, voir „Installer
une mise à jour du logiciel (firmware update)” à la page 104.
 La softkey CONFIG. DEFAUT réinitialise tous les paramètres à la
configuration usine par défaut. Validez cette action avec la touche
ENTER ou quittez l'opération en appuyant sur la touche C.

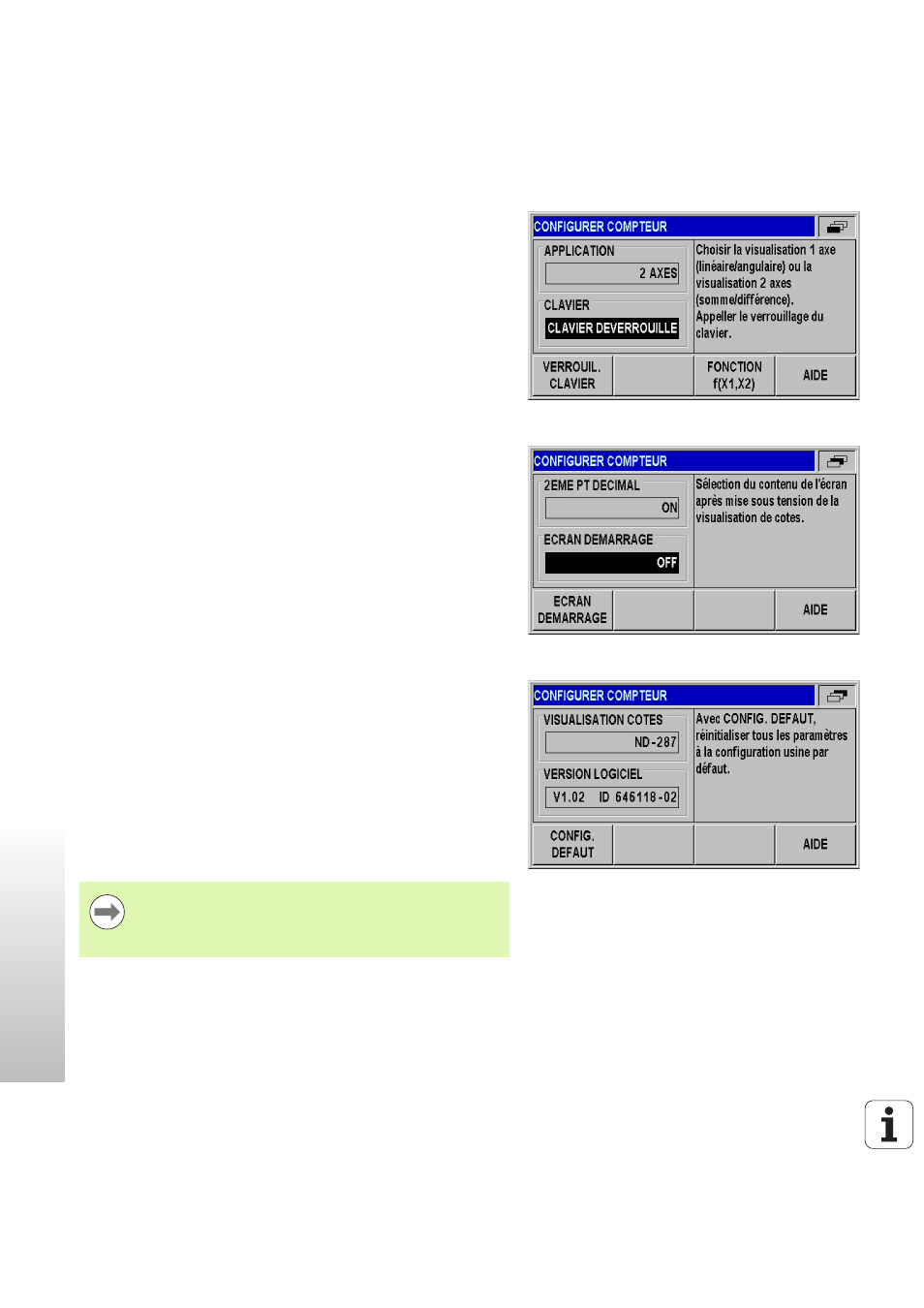

Fig. II.23 Masque de saisie CONFIGURER
COMPTEUR
Fig. II.24 Masque de saisie CONFIGURER
COMPTEUR
Fig. II.25 Masque de saisie CONFIGURER
APPLICATION Compensation des défauts des axes à l'aide d'une sonde
thermique raccordée à l'entrée X2 (voir „Capteur
analogique avec interface ±10 V, de préférence une sonde
thermique” à la page 76).
