ND 287
93
II – 2 P
a
ra
métr
er le système
Test des sorties à commutation
L'écran du ND 287 affiche toutes les sorties à commutation sur le
connecteur X41
avec leur désignation, un point gris ou vert et l'état
actuel HIGH ou LOW (voir „Sorties à commutation au connecteur Sub-
D X41” à la page 96). Lancez le test des sorties à commutation:
 Appuyez sur la softkey EXECUTION TEST; le ND 287 active alors
dans l'ordre toutes les sorties pendant 1 seconde (=LOW,
collecteur ouvert).
 Vous stoppez l'exécution du test avec la softkey ETAT ACTUEL ou
avec la touche C.
Danger pour composants internes!
 La tension des boucles de courants externes doit
correspondre à une basse tension de fonctionnement
avec isolation galvanique EN 50178
!
 Ne mettre en parallèle avec les charges inductives
qu'une diode de protection avec l'inductivité!
Danger pour composants internes!
N'utiliser que des câbles blindés, relier le blindage au
carter de la prise.

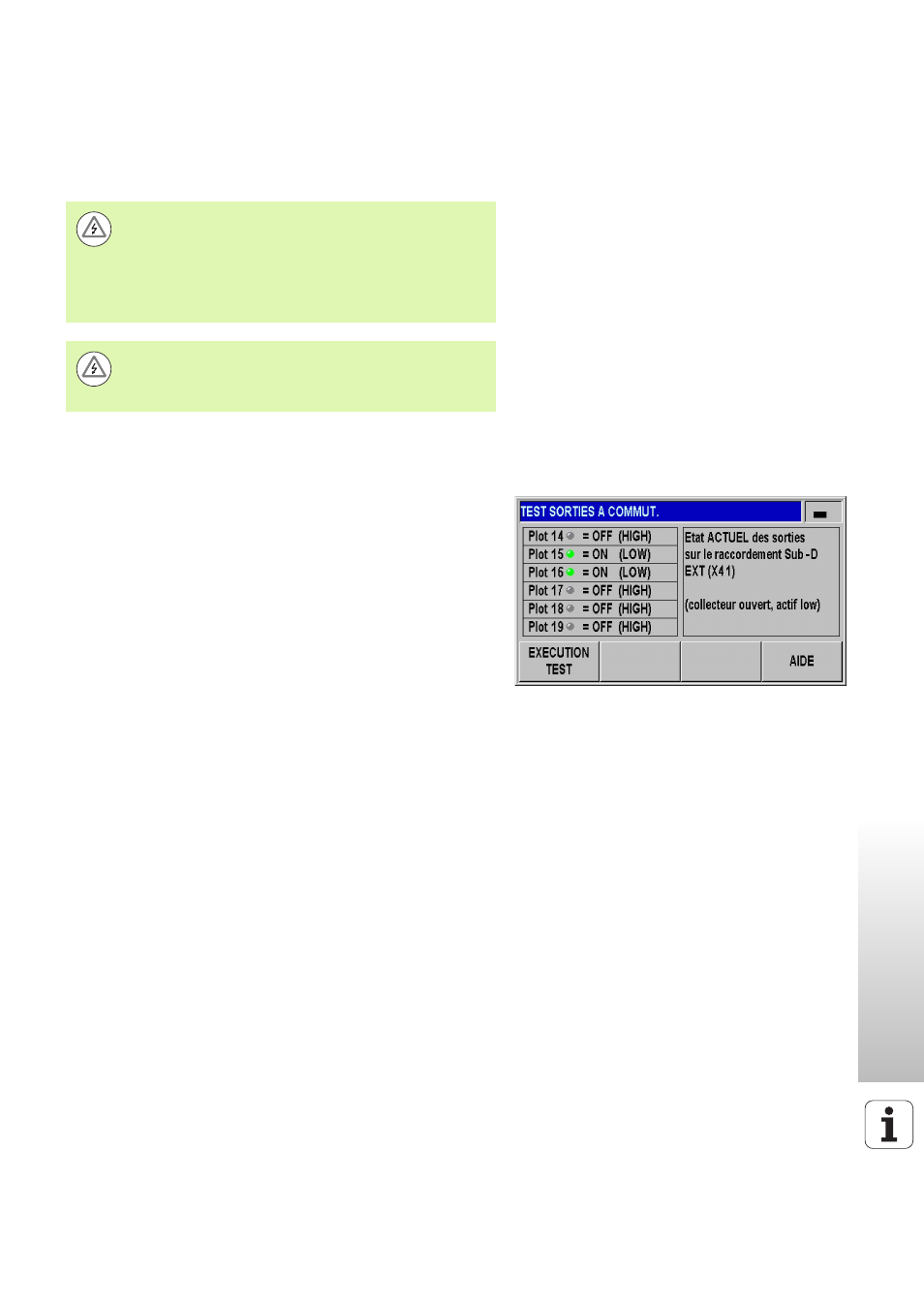

Fig. II.54 Test des sorties à commutation
