ND 287
67
II – 1 Montag
e et r
a
ccor
dement électr
ique
Raccordement électrique
Conditions électriques requises
Câblage de la prise secteur
Sur sa face arrière, le ND est équipé d'une prise destinée au
raccordement d'un câble avec prise secteur "Euro", voir Fig. II.3
Mise à la terre

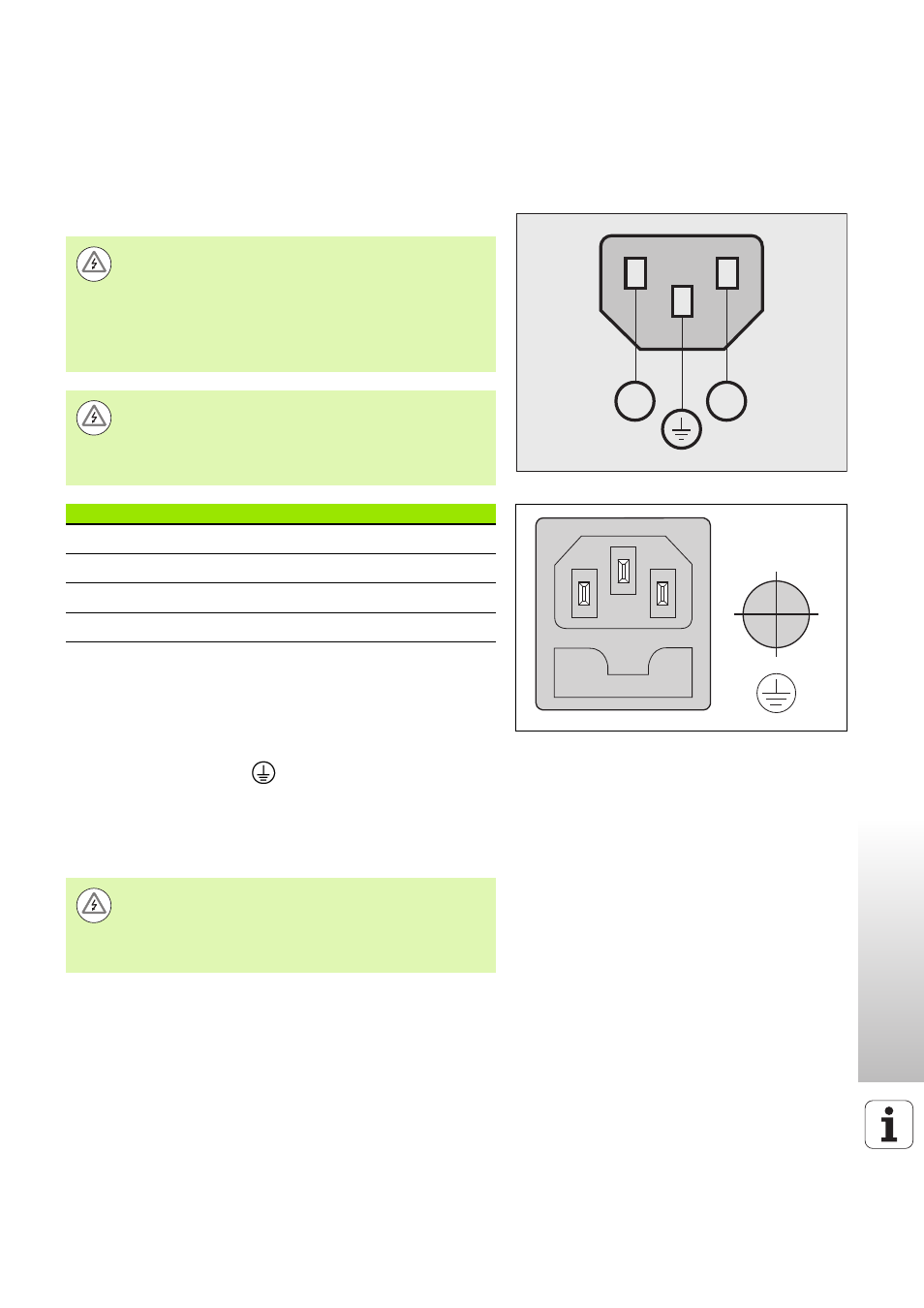

Fig. II.3 Câblage de la prise secteur
Fig. II.4 Raccordement secteur et à la terre sur la
face arrière du coffret
L N
Risque de décharge électrique!
Avant d'ouvrir l'appareil, retirer la prise secteur!
Raccorder le conducteur de mise à la terre (voir „Mise à la
terre” à la page 67)!
Le conducteur de mise à la terre ne doit jamais être
interrompu!
Danger pour composants internes
!
Ne brancher ou débrancher les connecteurs qu'après mise
hors tension de l'appareil!
N'utiliser que des fusibles de rechange d'origine!
Objet Valeur
Tension alternative comprise entre 100 et 240 V~
Puissance 30 W max.
Fréquence 50/60 Hz
Fusible 2 x T500 mA
Raccordement secteur sur
contacts:
L et N
Terre de protection sur
contact:
Section min. du câble
secteur:
0,75 mm2
Longueur de câble max.: 3 m
Danger pour composants internes!
Le raccordement de la terre sur la face arrière du coffret
doit être relié au point de terre central de la machine!
Section min. du conducteur: 6 mm
2
, voir Fig. II.4.
