ND 287
77
II – 2 P
a
ra
métr
er le système
Paramétrer l'affichage
Dans le masque de saisie PARAMETRER AFFICHAGE, vous
définissez la résolution d'affichage pour les valeurs de mesure des
différents systèmes de mesure.
 Dans le menu PARAMÉTRER SYSTÈME, sélectionner le sous-menu
PARAMÉTRER AFFICHAGE.
 Si vous avez déjà sélectionné l'APPLICATION deux axes dans le
masque de saisie CONFIGURER COMPTEUR, le ND affiche la liste
des entrées disponibles pour les systèmes de mesure (ENTREE X1
et X2).
 Sélectionnez l'entrée que vous voulez paramétrer et validez avec
ENTER.
Système de mesure linéaire
 Dans le champ RESOL. AFFICHAGE X1 ou X2 , réglez avec les
softkeys GROSSIER ou FIN la résolution d'affichage pour l'axe.
Système de mesure angulaire

Dans le champ RESOL. AFFICHAGE X1 ou X2 , réglez avec les
softkeys GROSSIER ou FIN la résolution d'affichage pour l'axe.
 Dans le champ AFFICHAGE ANGULAIRE, vous pouvez choisir entre
les trois affichages suivants à l'aide des softkeys ANGLE:
 +/- 180 DEGRES
 360 DEGRES
 +/- INFINI
Sonde analogique pour la compensation
 Dans le champ RESOL. AFFICHAGE X1 ou X2, réglez avec les
softkeys GROSSIER ou FIN la résolution d'affichage pour les valeurs
de mesure. La plus petite résolution que l'on peut sélectionner
dépend de l'affectation des valeurs de mesure aux valeurs de
tension. Le ND divise la plage de tension d'entrée de ±10 V par
4096, ce qui donne 5 mV.

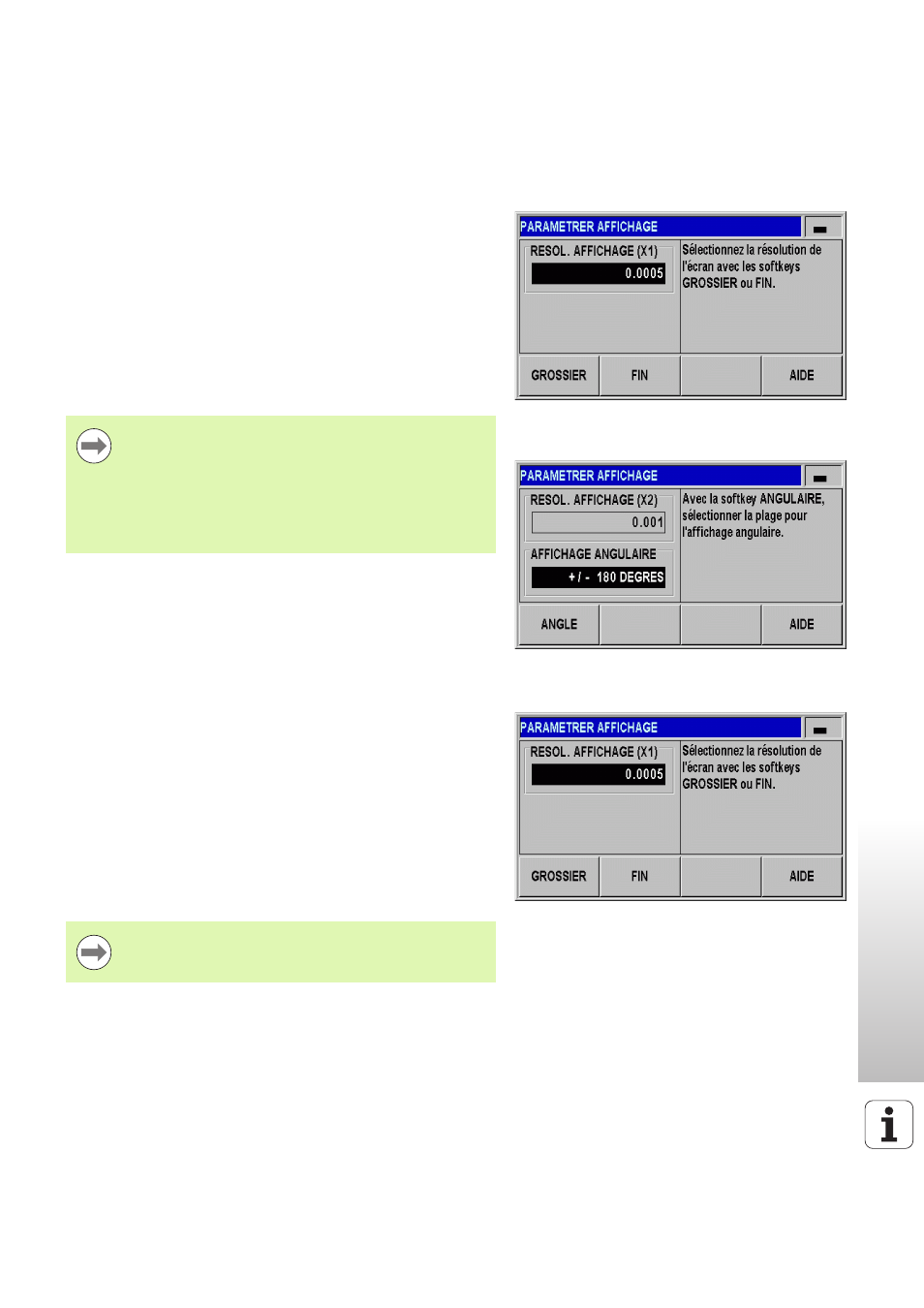

Fig. II.20 Masque de saisie PARAMÉTRER
AFFICHAGE pour un système de mesure
linéaire
Fig. II.21 Masque de saisie PARAMÉTRER
AFFICHAGE pour un système de mesure
angulaire
Fig. II.22 Masque de saisie Paramétrer affichage
pour une sonde analogique
La résolution d'affichage paramétrable dépend de la
période de signal. La plus petite résolution d'affichage
paramétrable correspond à la valeur arrondie calculée à
partir de la période de signal divisée par 4096. Pour les
systèmes de mesure linéaire, on peut paramétrer des
résolutions d'affichage de 0.5 mm à 0.001 µm, et pour les
systèmes de mesure angulaire, de 0.5° à 0.000001°
(00°00'00.1").
En cas de couplage des axes, le ND utilise la plus petite
résolution d'affichage des deux axes!
