Ecran et éléments de commande

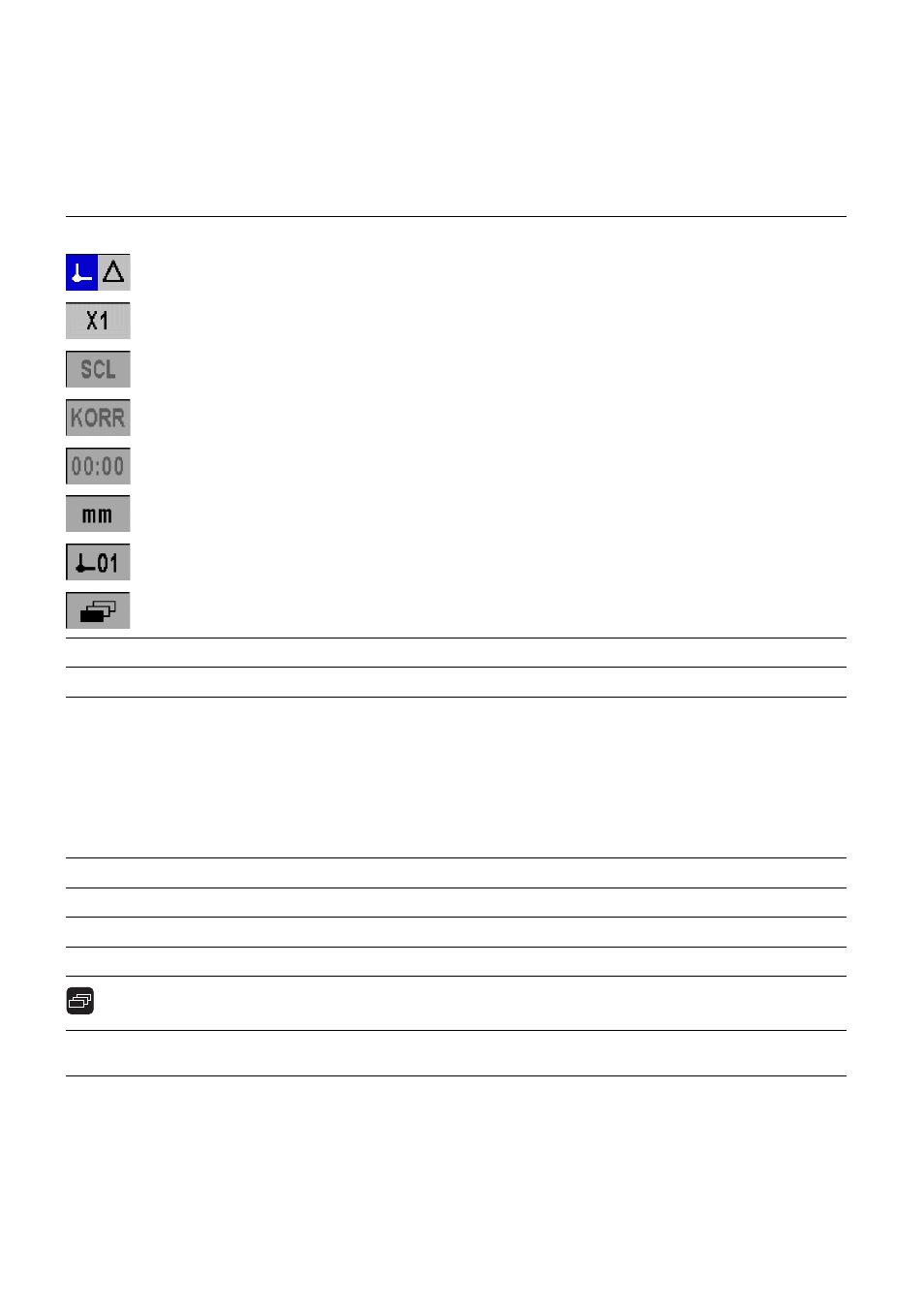

1 Barre d'état
Mode de fonctionnement actuel: Valeur effective, Chemin restant
Mode d'affichage actuel pour l'entrée X1, X2 ou couplage d'axes X1:X2
SCL en caractères noirs: Le facteur échelle est activé.
CORR en caractères noirs: La correction d'erreurs ou la compensation des défauts des axes est activée pour
l'axe affiché actuellement ou pour le couplage d'axes.
Valeur du chronomètre en marche: Si le chronomètre est arrêté, le champ est en grisé.
mm, inch, GRD, DMS ou rad : Unité de mesure courante paramétrée
Point d'origine courant: Avec le ND 287, vous pouvez travailler avec deux points d'origine différents.
Affichage de la barre de softkeys sur laquelle vous vous trouvez.
2 Visualisation de cotes : Valeur de mesure actuelle linéaire, angulaire ou autre
3 Ligne des remarques pour l'affichage de remarques, messages d'erreur ou avertissements.
4 Affichage d'état
:
 < / = / >
: Les trois symboles s'activent dès que vous activez le mode Classification.
 MIN, ACTL ou MAX et DIFF: Valeur de mesure minimale, actuelle ou maximale d'un cycle de mesure ou
différence entre les valeurs de mesure maximale et minimale
 SET: Le symbole clignote lorsque vous introduisez une nouvelle valeur pendant l'initialisation du point
d'origine.
 REF: L'affichage REF clignote, si un système de mesure incrémental est raccordé et si vous n'en avez pas
encore franchi les marques de référence sur l'axe affiché .
5
et
6 Softkeys
et touches de softkeys pour exécuter les fonctions
1,2,3,4... Touches numériques pour introduire les données
ENTER Touche ENTER pour valider la saisie et retourner à l'écran précédent.
C Touche C efface la valeur, acquitte le message d'erreur ou retourne à l'écran précédent.
Touche NAVIGATION pour passer d'une barre de softkeys à une autre.
7
Avec la touche fléchée vers le haut ou VERS LE BAS, vous déplacez le curseur entre les différents champs
d'un masque de saisie et entre les paramètres d'un menu.
