ND 287
83
II – 2 P
a
ra
métr
er le système
Créer le tableau de valeurs de correction:
 Si vous désirez créer un nouveau tableau de valeurs de correction,
appuyez sur la softkey EDITER TABLEAU. Vous accédez alors au
masque d'introduction TABLEAU VAL. CORRECTION.
 Il peut arriver que l'erreur n'émane pas de l'axe à corriger. Dans le
champ AXE PROVOQUANT L'ERREUR, sélectionnez l'axe
correspondant avec la softkey X1/X2.

Tous les points de correction (200 max.) sont équidistants.
Introduisez la distance entre les différents points de correction.
Dans le champ ECART POINTS CORRECTION, appuyez sur la
softkey DISTANCE ou sur la touche ENTER. Après avoir introduit la
valeur, validez avec la touche ENTER.

Introduire le point initial:
 Si vous le connaissez, introduisez le point initial. Dans le champ
POINT INITIAL, appuyez sur la softkey POINT INITIAL ou sur la
touche ENTER. Le point initial se réfère au point d'origine du
système de mesure.
 Si vous ne connaissez pas le point initial, déplacez-vous jusqu'au
point initial. Vous devez avoir franchi préalablement les marques
de référence du système de mesure! Appuyez sur la softkey
MEMORISER POSITION. Validez la position avec la touche
ENTER.
 Sur la ligne AFFICHAGE REF, le ND affiche la valeur actuelle de
l'axe à corriger
sans tenir compte des points d'origine qui ont été
introduits.

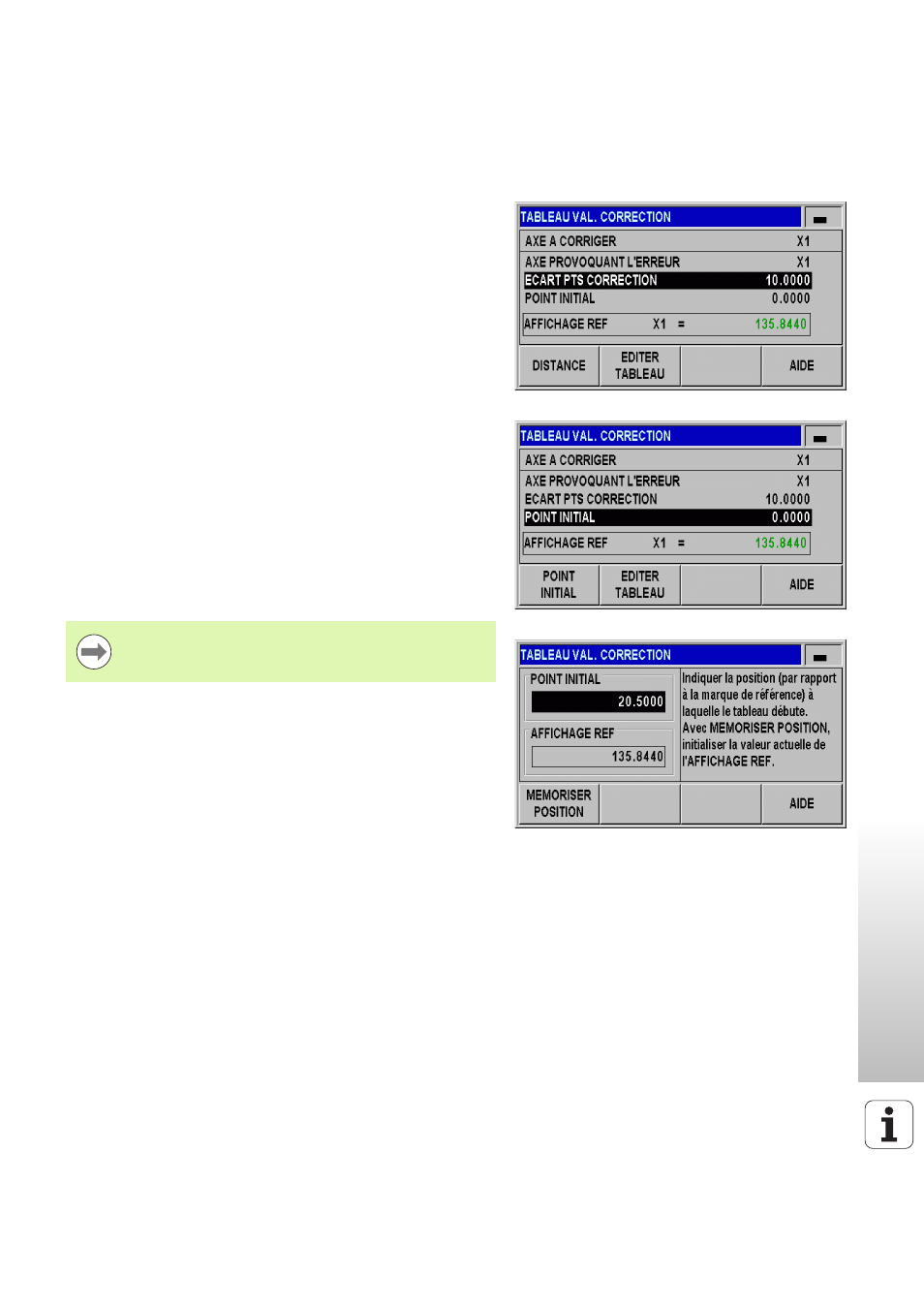

Fig. II.30 Tableau de valeurs de correction
Fig. II.31 Tableau de valeurs de correction
Fig. II.32 Tableau de valeurs de correction: Introduire
le point initial.
Lorsqu'un nouveau point initial a été introduit, le ND 287
adapte les anciennes valeurs dans le tableau de valeurs de
correction.
