64
II Mise en service, caractéristiques techniques
II – 1 Montag
e et r
accor
dement électr
ique
II – 1 Montage et raccordement
électrique
Contenu de la fourniture
 Visualisation de cotes ND 287 avec les raccordements suivants:
 La fourniture Standard comprend un module de système de
mesure
pour la connexion d'un système de mesure HEIDENHAIN
équipé d'une interface 11 µAcc, 1 Vcc ou EnDat 2.1/2.2 pour
l'axe X1
.
 Deux connecteurs séries
pour la transmission des données:
V.24/RS-232-C
(X31) et USB type B (UART, X32)
 Entrées et sorties à commutation sur le connecteur Sub-D
X41
pour les opérations d'automatisation
 2,5 m: Longueur du câble secteur avec prise secteur "Euro"
 Manuel abrégé de l'appareil
Accessoires en option
 Module pour système de mesure permettant le raccordement d'un
système de mesure HEIDENHAIN avec interface 11 µAcc, 1 Vcc ou
EnDat 2.1/2.2
pour un deuxième axeX2
 Module analogique comme sous-ensemble d'entrée sur X1 et/
ou X2
pour le raccordement d'un capteur analogique avec interface
de tension ±10 V (de préférence, une sonde thermique pour
compenser les défauts des axes
).
 Module Ethernet (100baseT) pour connexion au réseau avec
protocole TCP/IP
 Platine de montage pour installation dans une armoire 19 pouces
 Divers câbles adaptateurs avec prise Sub-D pour systèmes de
mesure HEIDENHAIN
 Palpeur de mesure avec prise Sub-D
 Câble de transmission de données pour l'interface V.24/RS-232-C
 Câble de transmission des données pour l'interface USB

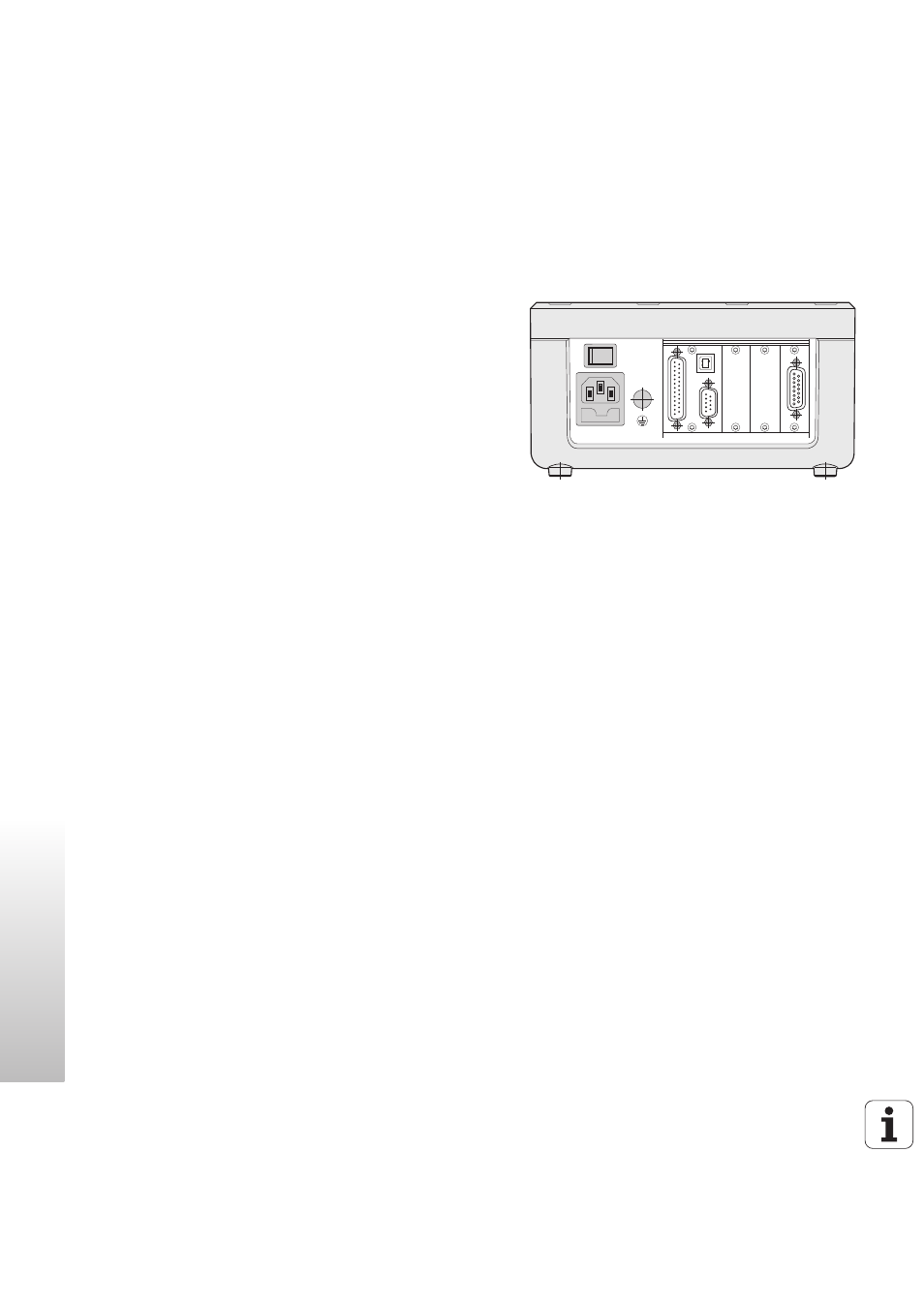

Fig. II.1 Raccordements
X1
X2 X26
(X27)
X32/X31 X41
