I Travail à l'aide de la visualisation de cotes ND 287
I – 3 F
onctions de base du ND 287
Exploitation des marques de référence
Grâce à l'automatisme REF, le ND 287 rétablit automatiquement les
relations entre la position du chariot ou du palpeur de mesure et la
valeur d'affichage que vous aviez définie avant la mise hors tension.
Exploitation des marques de référence avec raccordement d'un
système de mesure incrémental (voir Fig. I.12):

Si l'affichage REF clignote, franchissez les marques de référence.
 L'automatisme REF détermine la valeur d'affichage et l'affichage
REF arrête de clignoter.
Travail sans exploitation des marques de référence
 Appuyez sur la softkey AUCUNE REF si vous souhaitez travailler
sans passer sur les marques de référence.

Pour activer ultérieurement l'exploitation des marques de référence,
vous pouvez utiliser un signal externe au plot 25 du connecteur X41
(voir „Définir le système de mesure” à la page 72) ou éteindre le
ND 287 et le remettre sous tension.
Mise hors tension du ND 287
Mise hors tension du ND 287. Lorsque la visualisation
de cotes est mise hors tension, toutes les valeurs
d'un cycle de mesure sont alors perdues. La
configuration des paramètres, les tableaux de valeurs
de correction ou les valeurs de mesure enregistrés
par le ND en mode SPC sont sauvegardés dans la
mémoire.

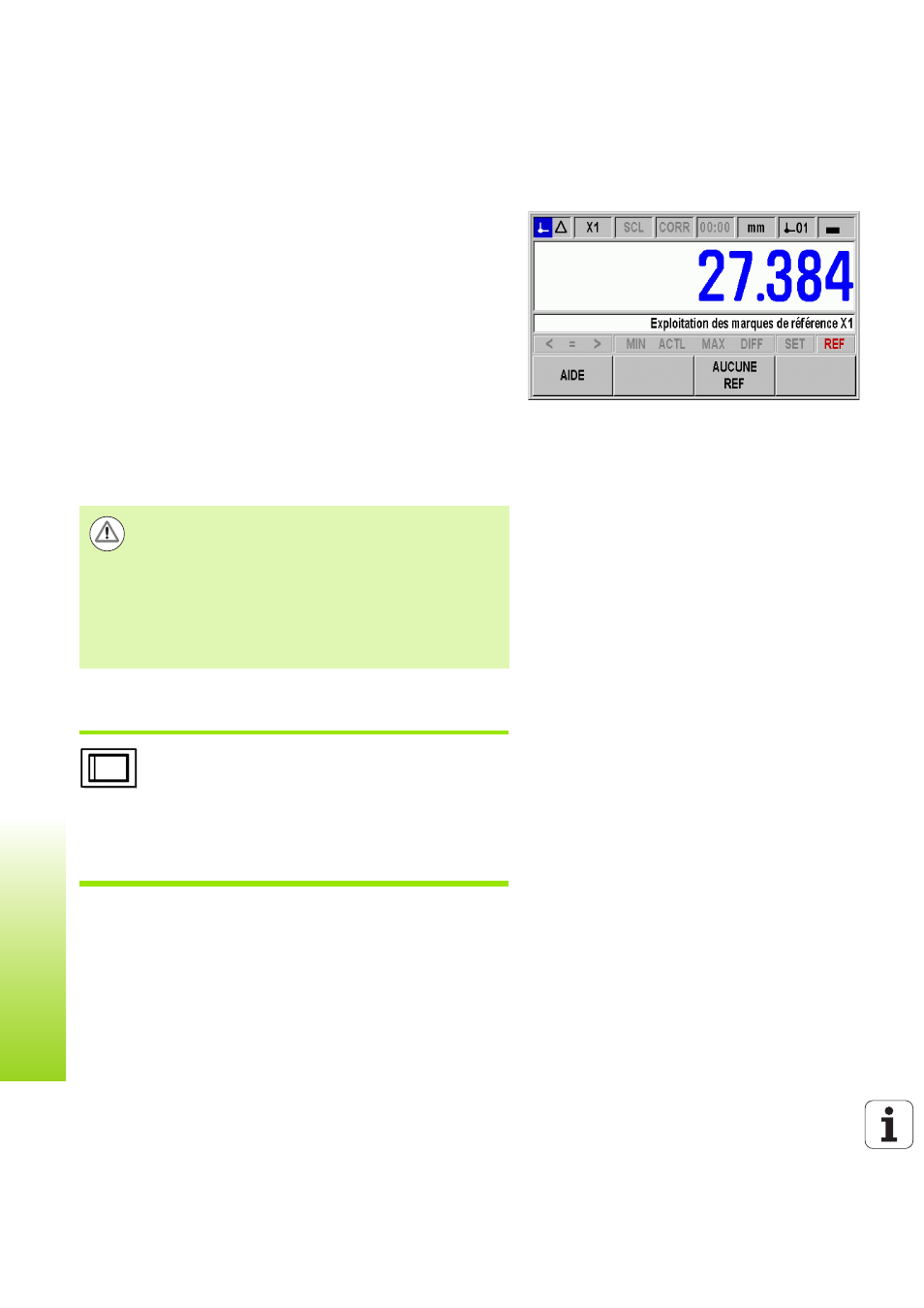

Fig. I.12 Affichage lors de la détermination des
marques de référence
Danger pour la pièce!
Si un système de mesure ne possède pas de marques de
référence, ou bien s'il en possède mais que vous ne les
avez pas franchies, l'affichage REF est en grisé sur l'écran,
et tous les points d'origine initialisés sont perdus lorsque
le ND est mis hors tension. Cela signifie qu'après une
coupure d'alimentation (arrêt de l'appareil), vous ne
pourrez pas rétablir les relations entre les positions des
chariots et les valeurs d'affichage.
