Signaux de commutation
 Dans le menu PARAMÉTRER USINAGE, sélectionner le sous-menu
SIGNAUX DE COMMUTATION avec la touche fléchée VERS LE
BAS et appuyez sur la touche ENTER pour appeler le masque de
saisie.
 Vous pouvez activer ou désactiver les points de commutation avec
la softkey ON/OFF.
 Vous introduisez les limites de commutation souhaitées A1 et A2 à
l'aide du pavé numérique.
En atteignant les limites de commutation définies par paramètre, la
sortie correspondante est activée. La sortie A1 correspond au plot 15
du connecteur Sub-D X41 et la sortie A2, au plot 16:
 Le plot 15
est actif tant que la valeur de mesure reste supérieure
ou égale à A1
.
 Le plot 16 est actif tant que la valeur de mesure reste supérieure
ou égale à A2 .
Une sortie séparée est disponible pour le point de commutation zéro.
Avec la valeur d'affichage zéro, la visualisation de cotes active
toujours le plot 14 du connecteur Sub-D X41. La durée min. du signal
est de 180 ms.
Le ND 287 contrôle en permanence le signal de mesure, la fréquence
d'entrée, la sortie des données, etc. et signale les erreurs éventuelles
dans la ligne des remarques. Si des erreurs influent de manière
significative sur la mesure ou la sortie des données, le ND active la
sortie à commutation au plot 19. Cette sortie reste active jusqu'à ce
que vous acquittiez l'erreur. Ce processus assure ainsi le contrôle
d'erreurs
dans les processus automatisés.
Danger pour composants internes!
 La tension des boucles de courants externes doit
correspondre à une basse tension de fonctionnement
avec isolation galvanique EN 50178
!
 Ne mettre en parallèle avec les charges inductives
qu'une diode de protection avec l'inductivité!
Danger pour composants internes!
N'utiliser que des câbles blindés, relier le blindage au
carter de la prise!

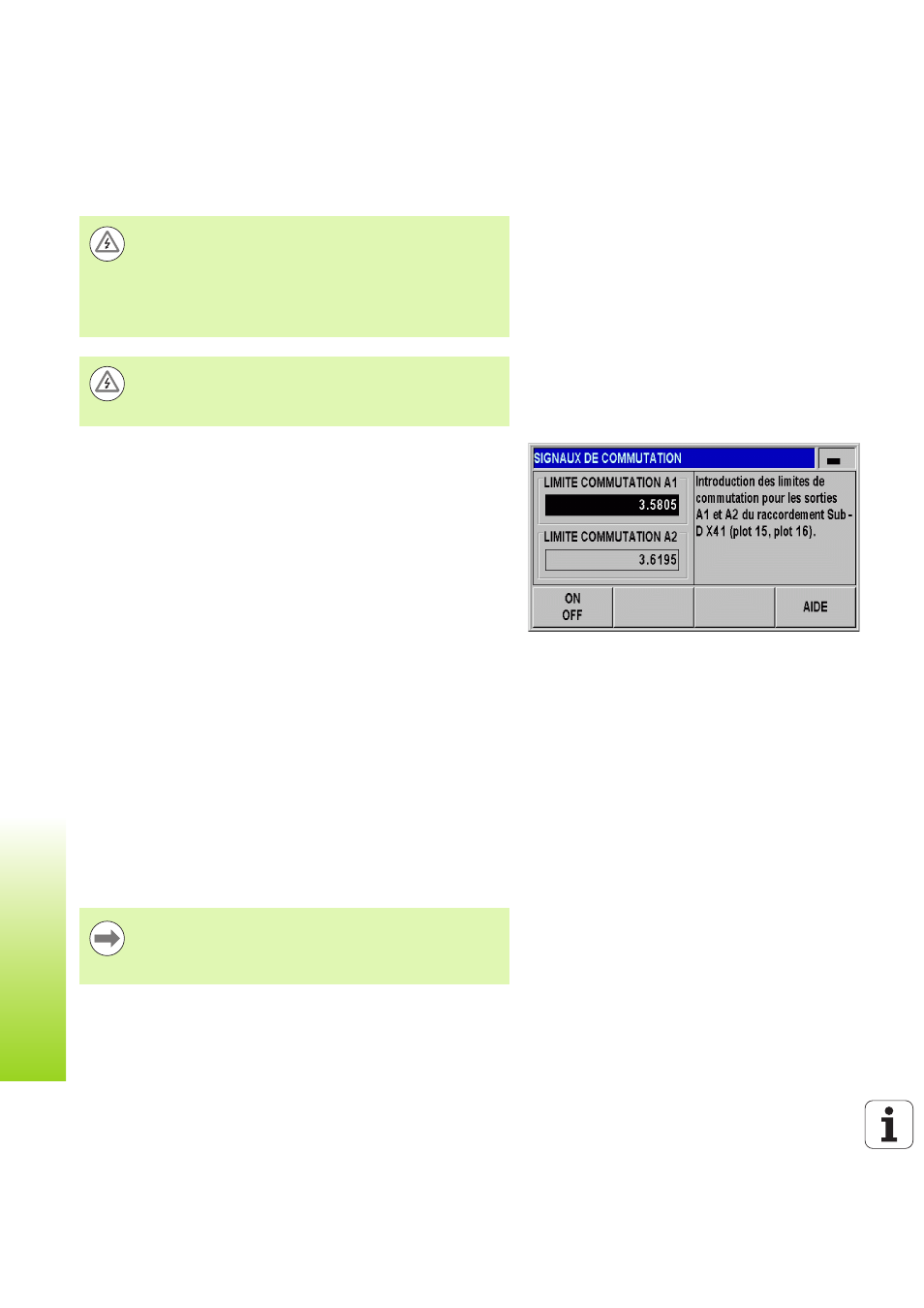

Fig. I.31 Signaux de commutation
En mode Chemin restant, la fonction des sorties à
commutation A1 (plot 15) et A2 (plot 16) est modifiée (voir
„Sorties à commutation au connecteur Sub-D X41” à la
page 96)
