Test du système de mesure
Avec ce test, vous pouvez contrôler les signaux de l'interface 11 µAcc
ou 1 Vcc, de l'interface EnDat 2.1/2.2 ou la tension appliquée au
module analogique.
Si vous avez déjà sélectionné l'APPLICATION deux axes dans le
masque d'introduction CONFIGURER COMPTEUR, vous pouvez
sélectionner le test pour deux systèmes de mesure.
Sélectionnez l'entrée X1 ou X2 du système de mesure et validez
avec ENTER..
Systèmes de mesure avec interface 11 µAcc ou 1 Vcc:
Dès que vous déplacez le système de mesure, le ND affiche
graphiquement les signaux des canaux A et B sur une figure de
Lissajous (voir Fig. II.46) ainsi que les valeurs d'amplitude, de
symétrie et de l'angle de phase.

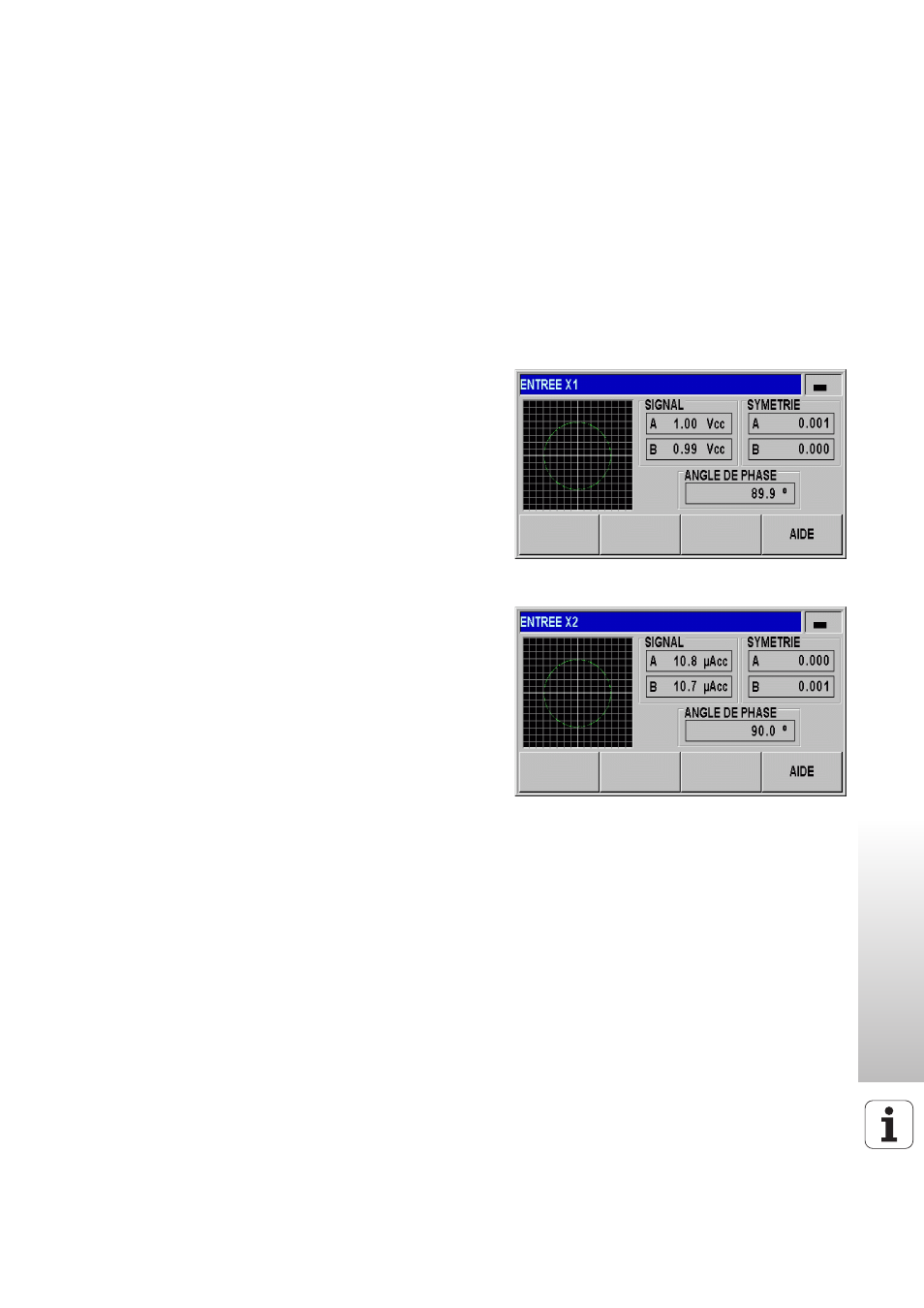

Fig. II.46 Test du système de mesure: Interface 1
Vcc
Fig. II.47 Test du système de mesure: Interface 11
µAcc
