Montage des modules d'entrée
En standard, la visualisation de cotes comporte un module pour
système de mesure permettant le raccordement d'un système de
mesure HEIDENHAIN avec interface 11 µAcc, 1 Vcc ou EnDat 2.1/2.2
pour l'axe X1. En option, vous pouvez remplacer ce module par un
module analogique. Pour installer un autre module pour système de
mesure ou un module analogique, vous disposez de l'entrée X2.
Utilisez l'entrée X26(X27) pour installer un module Ethernet.
Installer ou changer un module d'entrée:
 Mettre hors tension le ND 287 et retirer la prise secteur.
 Desserrez les vis torx du capot à l'entrée choisie.

Retirez le capot ou sortez le module actuellement en place.

Insérez le nouveau module d'entrée et revissez les vis torx.
Danger pour l'opérateur et les composants de
l'appareil!
 Pour installer un module d'entrée, l'appareil doit être
hors tension!
 Avant d'ouvrir l'appareil, retirer la prise secteur!

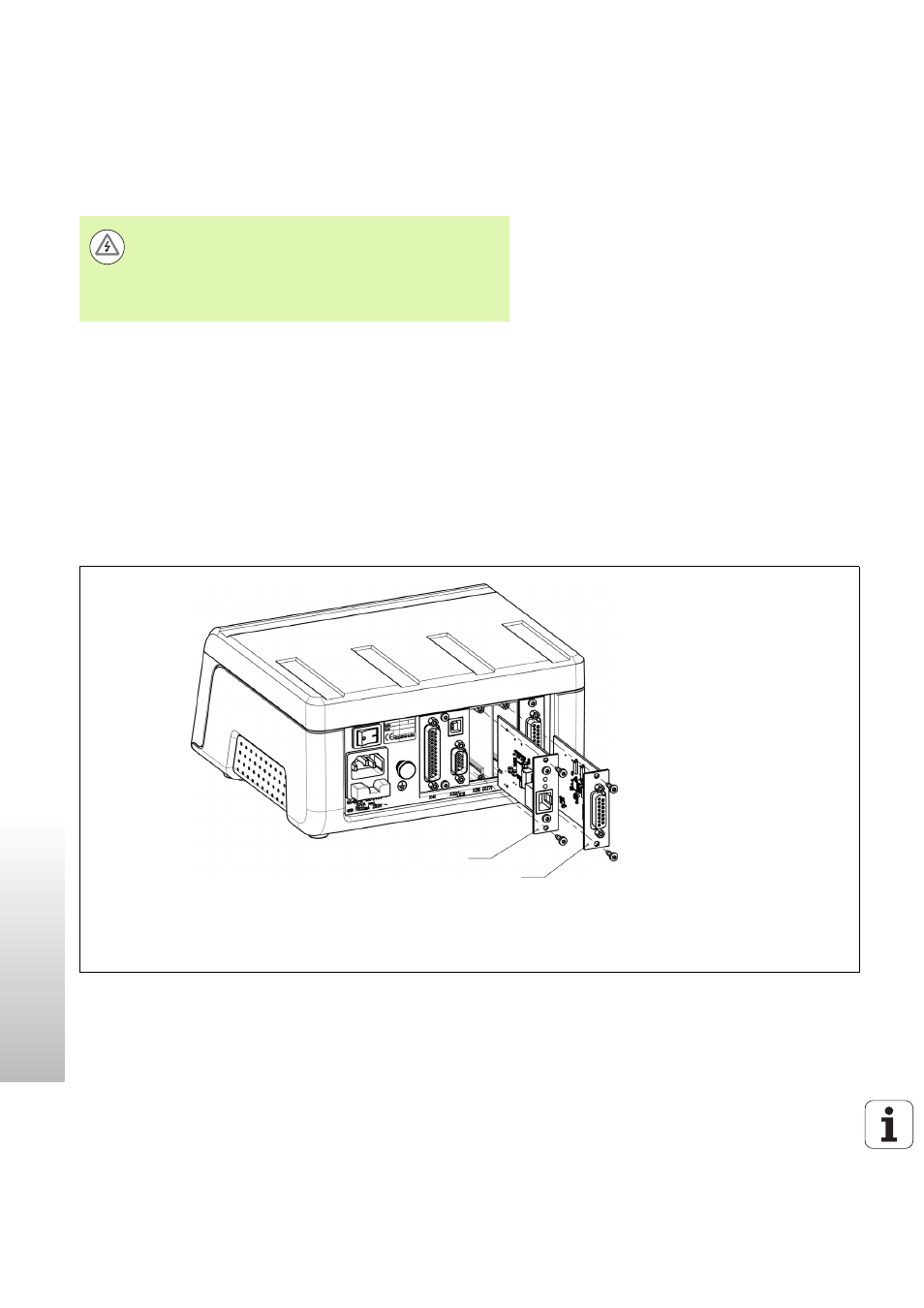

Installation des modules d'entrée pour le raccordement des
systèmes de mesure, des capteurs analogiques ou d'Ethernet
Module-Ethernet
Module-pour système de mesure
