ND 287
27
I – 3 F
onctions de base du ND 287
Modes d'affichage des axes
Avec la softkey X1-X2 [f(X1,X2)], vous commutez vers le mode
d'affichage désiré et la valeur d'affichage correspondante (voir
„Fonctions des softkeys sur l'écran standard” à la page 25):
Introduction des données
 Avec les touches numériques, vous introduisez des nombres.
 Avec la touche ENTER, vous validez les données introduites dans un
champ et retournez à l'écran précédent.
 Avec la touche C, VOUS EFFACEZ LES DONNÉES INTRODUITES,
acquittez les messages d'erreur ou bien retournez à l'écran
précédent.
 Les softkeys 1 indiquent les diverses fonctions d'utilisation et de
paramétrage. Vous sélectionnez ces fonctions en appuyant sur la
touche de softkey située sous la softkey correspondante. Les
fonctions des softkeys peuvent être généralement réparties sur
trois barres de softkeys. Vous pouvez changer de barre de softkeys
avec la touche NAVIGATION
2
(voir ci-dessous).
 La touche NAVIGATION 2 vous permet de commuter entre les
différentes fonctions de softkeys disponibles. La barre de softkeys
sur laquelle vous vous trouvez est affichée dans la barre d'état en
haut de l'écran.
 Avec la touche fléchée VERS LE HAUT ou VERS LE BAS 3 , vous
déplacez le curseur entre les différents champs de paramètres d'un
masque de saisie et entre les sous-menus d'un même menu.
Lorsque le curseur a atteint le dernier sous-menu, il retourne
automatiquement au début du menu.

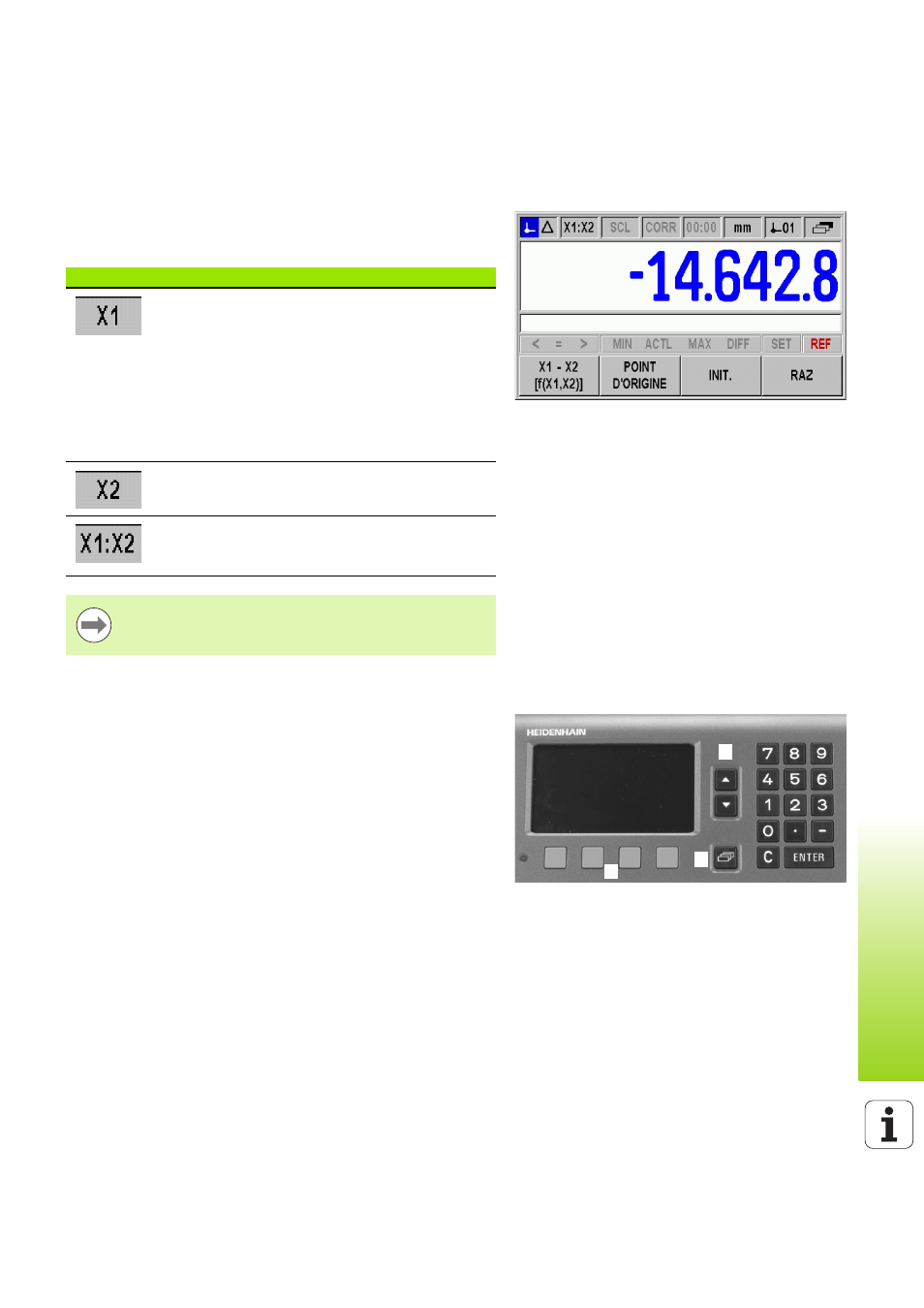

Fig. I.15 Ecran standard avec barre de softkeys 3
Barre d'état Fonction
 Mode d'affichage de l'axe X1 ou de
l'entrée X1
 Si vous raccordez un capteur
analogique sur l'entrée X2 et
sélectionnez pour type de système de
mesure COMPENSATION (voir
„Définir le système de mesure” à la
page 72), le ND 287 se comporte alors
comme un compteur un axe (X1
seulement)
Mode d'affichage de l'axe X2 ou de
l'entrée X2
Mode d'affichage pour les deux axes:
Affichage pour X1+X2, X1-X2 ou
f(X1,X2).
Pour introduire une formule pour f(X1,X2), sélectionnez
l'éditeur de formules, voir „Paramétrer l'application” à la
page 78.
Fig. I.16 Introduction des données
1
2
3
