ND 287
35
I – 4 P
ar
amétr
er l'usinag
e
Fact. éch.
Le facteur échelle permet de réduire ou d'agrandir la taille de la pièce.
Le ND multiplie tous les déplacements d'un système de mesure par
le facteur échelle.
 Si le facteur échelle 1.0 est activé, vous créez une pièce dont les
dimensions sont identiques au plan.
 Avec un facteur échelle > 1, vous agrandissez la pièce.
 Avec un facteur échelle < 1, vous réduisez la pièce.
Définir le facteur échelle:
 Dans le menu PARAMÉTRER USINAGE, sélectionner le sous-menu
FACTEUR ÉCHELLE et appuyez sur la touche ENTER pour appeler
le masque de saisie.
 Vous désactivez le facteur échelle actif avec la softkey ON/OFF.
 Si vous avez activé un facteur échelle, introduisez avec le pavé
numérique un nombre supérieur à zéro. Ce nombre peut être
compris entre 0.100000 et 10.000000. Si vous paramétrez un
facteur échelle différent de 1, l'écran affiche en caractères noirs le
symbole du facteur échelle SCL dans la barre d'état.
Le paramétrage du facteur échelle est sauvegardé après la mise hors

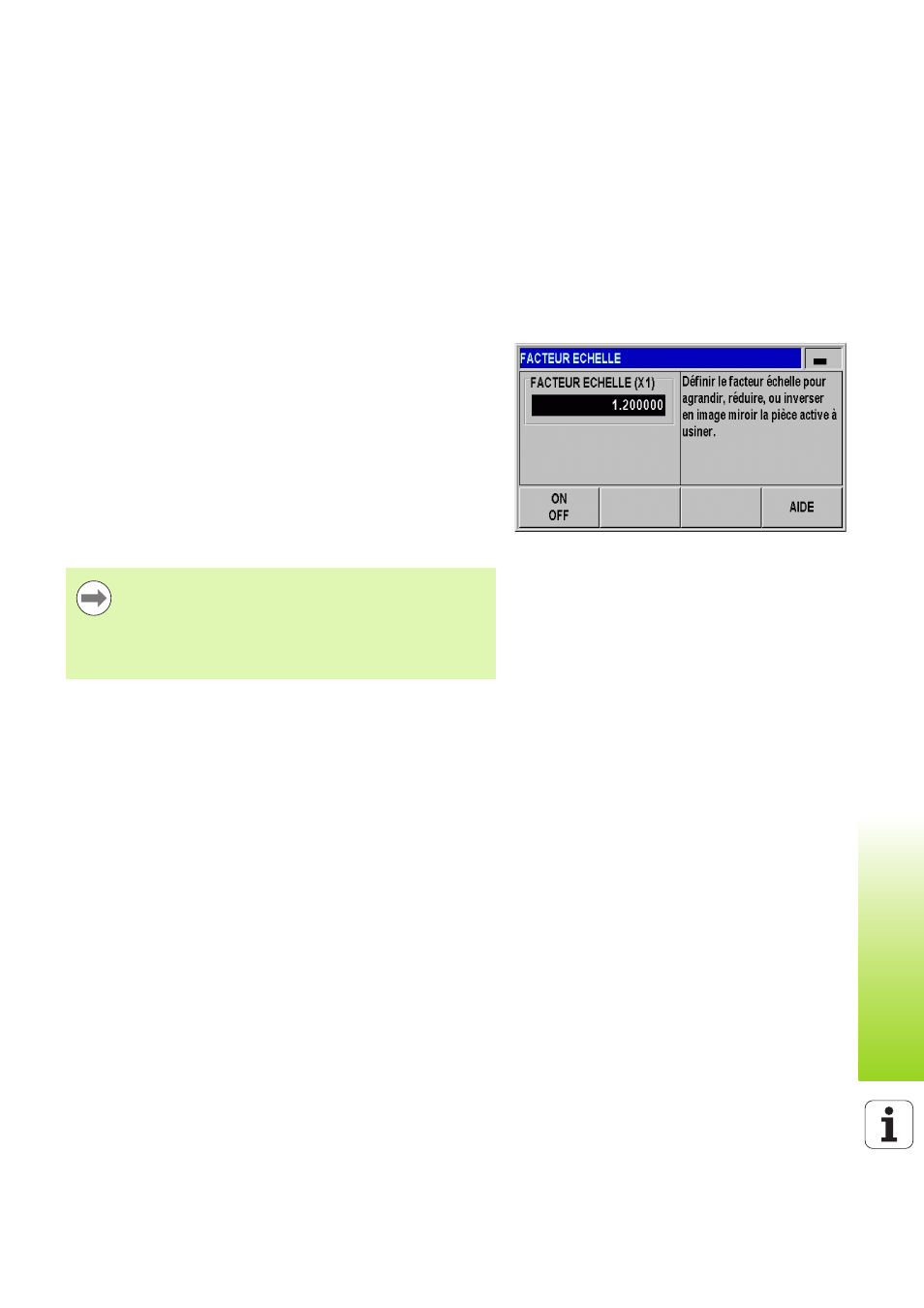

tension du ND. Fig. I.26 Fact. éch.
 Le sous-menu Facteur échelle n'est activé que pour les
axes équipés de systèmes de mesure linéaire.
 Image miroir
: L'introduction du facteur échelle –1,00
entraîne l’image miroir de votre pièce. Vous pouvez
simultanément obtenir une image miroir de la pièce et
l’agrandir ou la réduire en tenant compte de l’échelle.
