CNC PILOT 4290 HEIDENHAIN 97
1
.16 TURN PLUS: Cont
ours dans le plan YZ

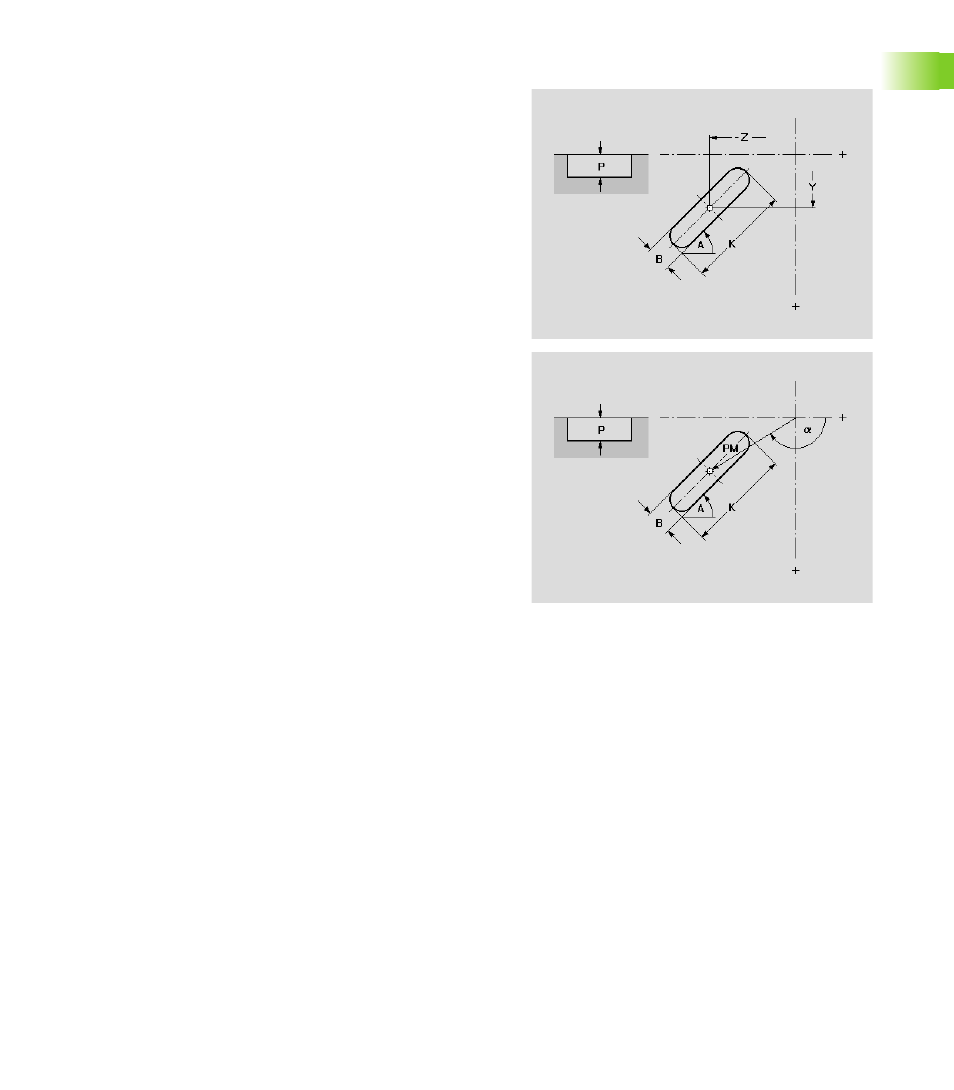

Plan YZ: Rainure linéaire
Cette fonction définit une rainure linéaire dans le plan YZ.
Paramètres
Y
Centre en coordonnées cartésiennes
Z Centre en coordonnées cartésiennes
PM Centre en coordonnées polaires
a Centre en coordonnées polaires (référence angle: Axe Z
positif)
A Angle axe longitudinal de la rainure (référence: Axe Z)
K Longueur de la rainure
B Largeur de la rainure
P Profondeur de la figure
