HEIDENHAIN CNC Pilot 4290 V7.1 Description of B and Y axes - Manuel (Page 24)

24
1
.5 DIN PLUS: Cont
ours dans le plan XY
1.5 DIN PLUS: Contours dans le
plan XY
Point initial du contour G170-Géo
G170 définit le point initial d'un contour dans le plan XY.

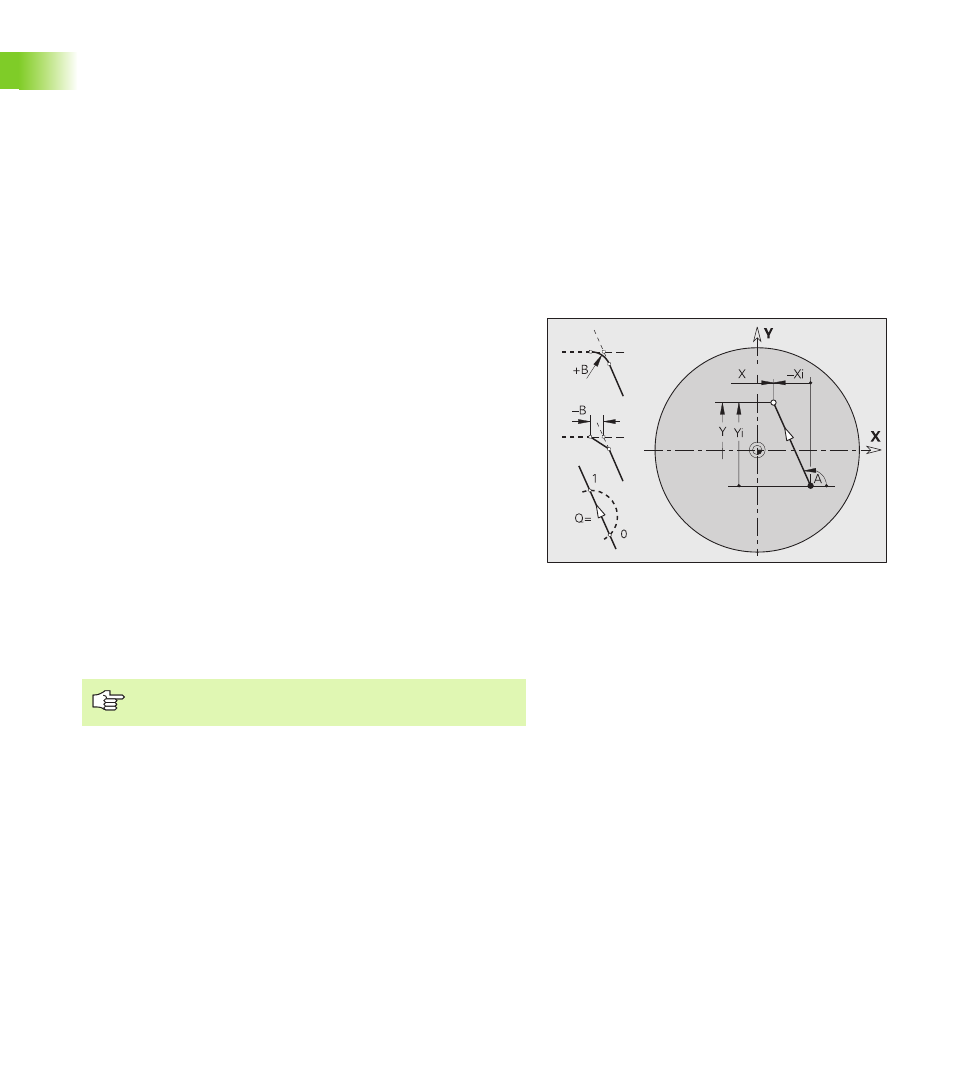

Elément linéaire G171-Géo
G171 définit un élément linéaire dans un contour du plan XY.
Paramètres
X
Point initial du contour (cote de rayon)
Y Point initial du contour
Paramètres
X
Point final (cote de rayon)
Y Point final
A Angle par rapport à l'axe positif X
B Chanfrein/arrondi. Définit la transition vers l'élément de
contour suivant. Programmez le point final théorique si vous
indiquez un chanfrein/arrondi.
„ aucune introduction: Raccordement tangentiel
„ B=0: Raccordement non tangentiel
„ B>0: Rayon de l'arrondi
„ B<0: Largeur du chanfrein
Q Point d'intersection. Point final lorsque la droite coupe un arc
de cercle (par défaut: 0):
„ Q=0: Point d'intersection proche
„ Q=1: Point d'intersection éloigné
Programmation X, Y: en absolu, en incrémental, avec
effet modal ou „?“
