CNC PILOT 4290 HEIDENHAIN 19
1
.2 Mode Manuel et mode A
u
to
matique
Corrections en mode Automatique
Corrections d'outils: Calculez les valeurs de correction avec l'angle
d'inclinaison actuel de l'axe B et l'angle de position de l'outil. La
commande calcule les cotes à la position B=0 et les enregistre dans la
banque de données des outils.

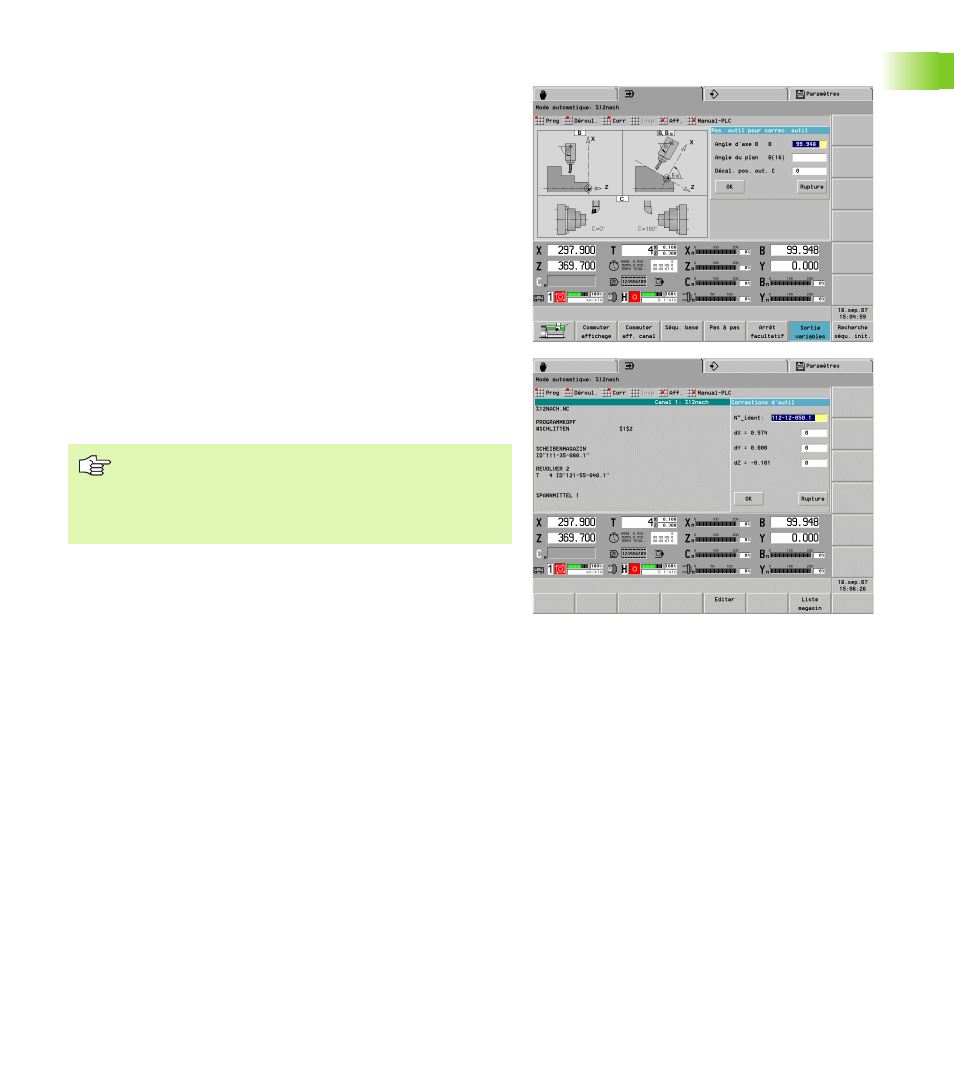

U Sélectionner „Corr(ections) > Corrections d'outil“ en
mode Automatique. La commande ouvre la boîte de
dialogue „Position outil pour corrections“.
U Introduire les paramètres et fermer la boîte de
dialogue
U Dans la boîte de dialogue „Corrections d'outils“, la
commande affiche les valeurs de correction se
référant à l'angle d'axe B indiqué dans la précédente
boîte de dialogue.
U Introduire les nouvelles valeurs de correction
Dans le champ „T“ (affichage machine), la commande affiche les
valeurs de correction se référant à l'angle d'axe B actuel et à l'angle de
position de l'outil.
Les corrections additives ne dépendent pas des données d'outils.
Les corrections agissent dans le sens X, Y et Z. L'inclinaison de l'axe
B n'a aucune répercussion sur les corrections additives.
„ La CNC PILOT enregistre les corrections d'outil avec les
autres données d'outil dans la banque de données.
„ Lorsque l'axe B est incliné, la CNC PILOT tient compte
des corrections d'outil pour calculer la position de la
pointe de l'outil.
