1.13 TURN PLUS: Magasin d'outils
et axe B
Magasin d'outils
TURN PLUS détecte si l'on utilise une tourelle comme porte-outils ou
bien si le porte-outils est alimenté par un magasin. La sélection des
outils dépend de la configuration du paramètre d'usinage 2:
„ Configuration „Outils à partir de la tourelle“: TURN PLUS utilise les
outils inscrits dans la liste du magasin.
„ Configuration „Outils à partir de la banque de données“: TURN
PLUS utilise les outils adéquats contenus dans la banque de
données.
„ Configuration „combiné“: TURN PLUS utilise les outils adéquats
contenus dans la liste du magasin et dans la banque de données.
Si l'on utilise un magasin d'outils, lorsque le programme CN est
généré, TURN PLUS inscrit les outils utilisés dans la section
MAGASIN A PLATEAU et génère le cycle G714 pour le changement
d'outil.
Outils pour l'axe B
En faisant pivoter l'axe B et tourner l'outil, vous obtenez des positions
d'outil permettant de réaliser avec le même outil des opérations
d'usinage longitudinal et transversal ou radial et axial sur la broche
principale et la contre-broche. TURN PLUS gère cette utilisation
flexible des outils avec la CIP.

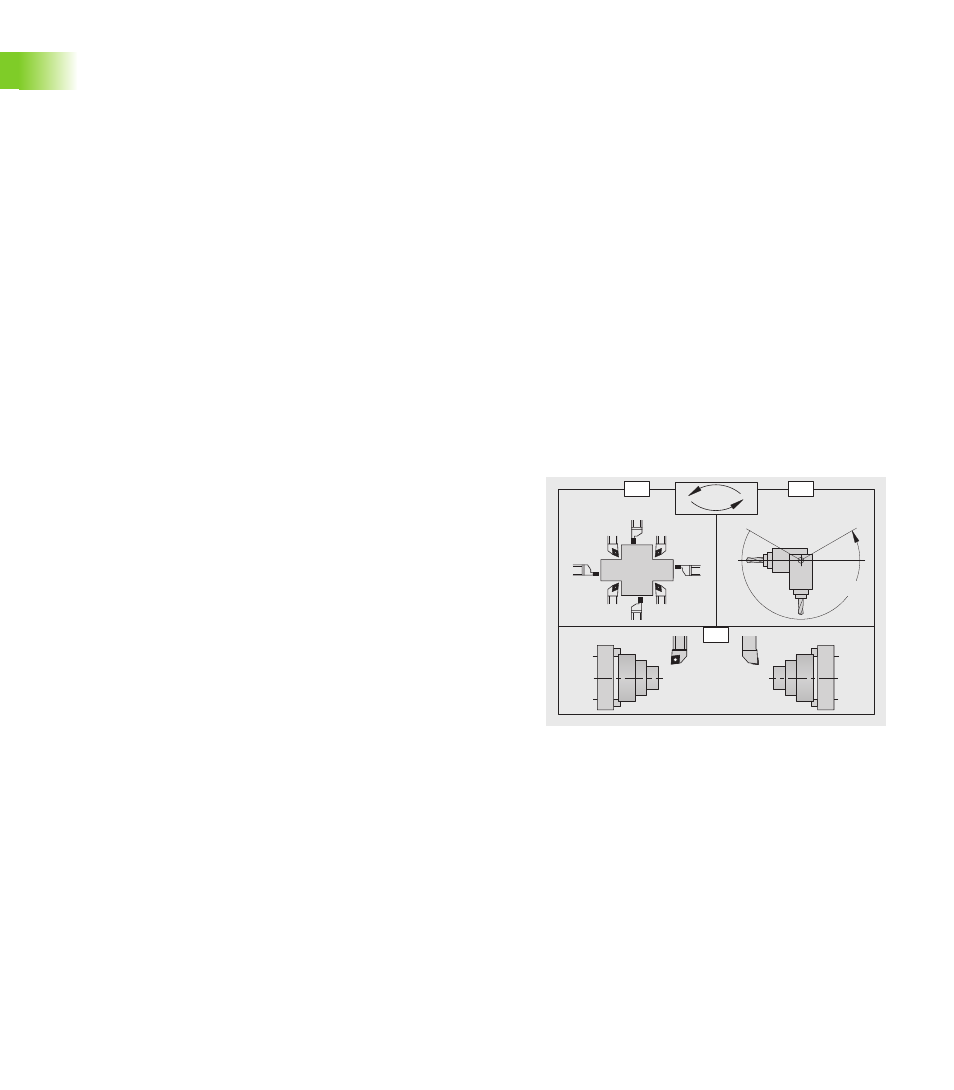

Lorsque les outils ont été sélectionnés, la CIP ouvre la boîte de
dialogue „Position d'outil“. Vous y indiquez la position de l'outil pour
l'usinage en instance.
C=0° C=180°
0°
B
O=
1 3
7 5
2
4
6
8
C
B O
T
M
Paramètres
O
Orientation pour les outils de tournage. Position de la dent de
l'outil (voir figure).
„ Positions des outils 1, 3, 5, 7: pour les outils d'ébauche, de
finition et à plaquettes rondes (les outils neutres se
reconnaissent à l'angle d'attaque)
„ Positions des outils 2, 4, 6, 8: Pour les outils d'usinage de
gorges et de filetage (on définit dans les données d'outils si
l'on a un outil „à droite“ ou „à gauche“)
B Angle d'axe B. Angle, dont l'axe B doit être incliné.
C Décalage de l'angle de position pour les outils de tournage
„ 0°: Position d'outil „normale“
„ 180°: Position d'outil „tête en bas“
