CNC PILOT 4290 HEIDENHAIN
95
1
.16 TURN PLUS: Cont
ours dans le plan YZ

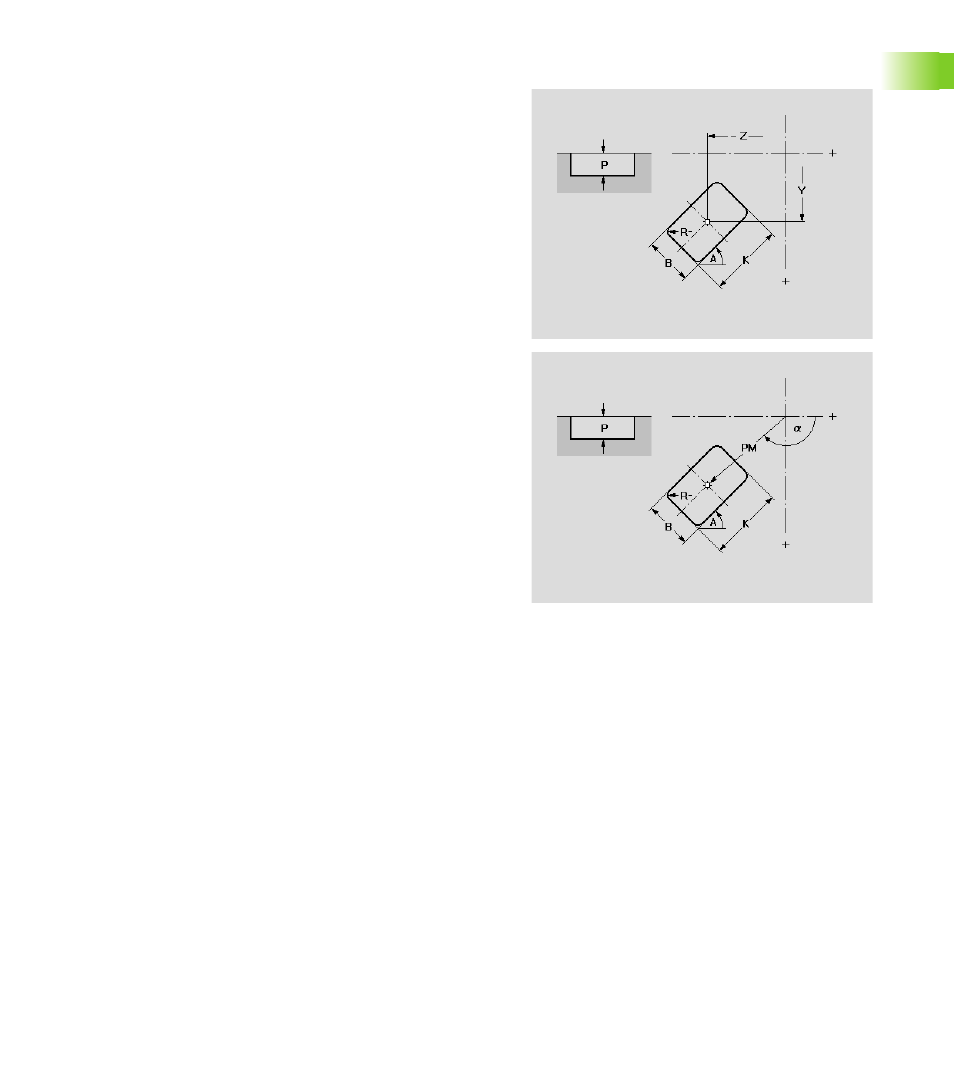

Plan YZ: Rectangle
Cette fonction définit un rectangle dans le plan YZ.
Paramètres
Y
Centre en coordonnées cartésiennes
Z
Centre en coordonnées cartésiennes
PM
Centre en coordonnées polaires
a
Centre en coordonnées polaires (référence angle: Axe Z
positif)
A
Angle de position (référence: axe Z positif et longueur du
rectangle)
K
Longueur du rectangle
B
Largeur du rectangle
R
Chanfrein/arrondi
Largeur du chanfrein
Rayon de l'arrondi
P
Profondeur de la figure
