1.8 DIN PLUS (axe Y): Commandes
de positionnement

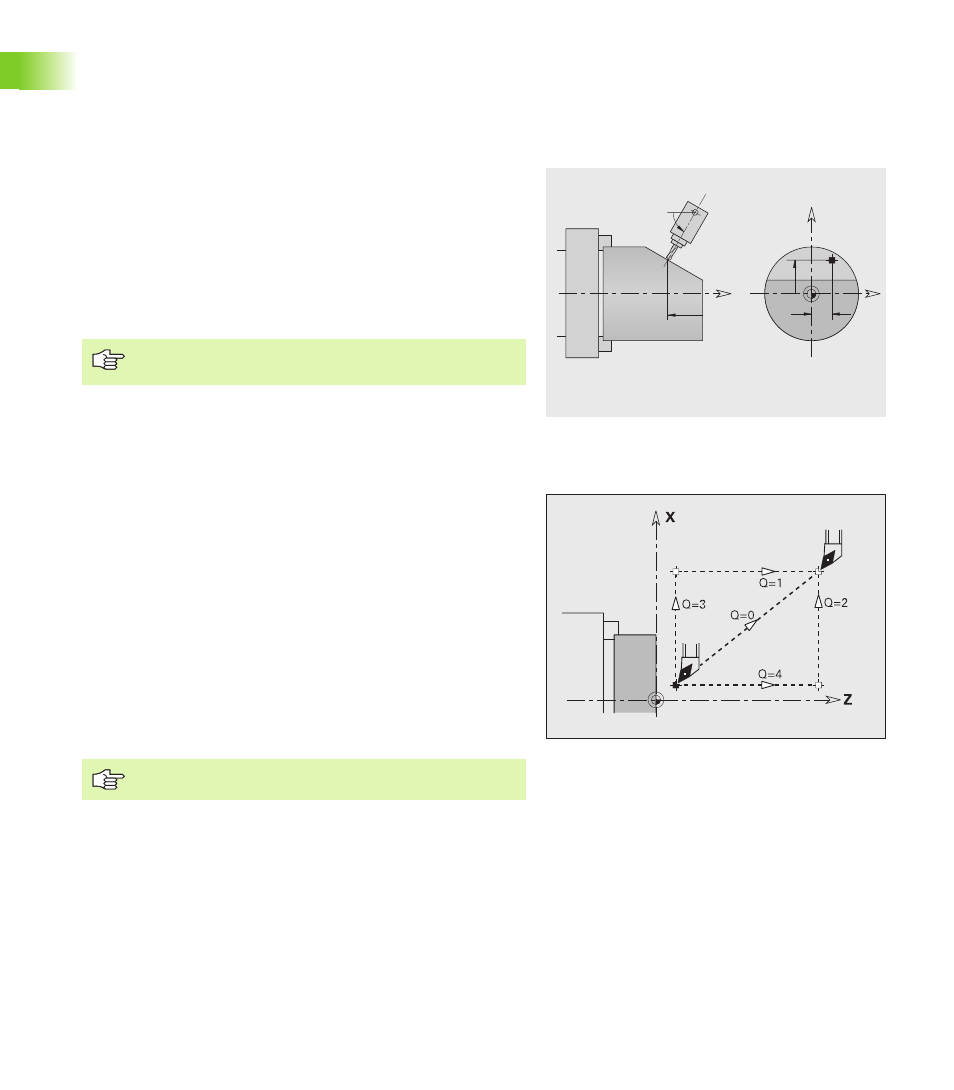

Avance rapide G0
G0 déplace l'outil en rapide sur la trajectoire la plus courte jusqu'au
„point-cible X, Y, Z“ et fait pivoter l'axe B.
Aborder le point de changement d'outil G14
G14 déplacement en rapide jusqu'au point de changement d'outil.
Vous définissez les coordonnées du point de changement d'outil en
mode Ajustage.
X Z
Y
–Z
Y
X
B
Paramètres
X
Diamètre – point-cible
Z Longueur – point-cible
Y Longueur – point-cible
B Angle de l'axe B
Programmation X, Y, Z, B: en absolu, en incrémental ou
avec effet modal
Paramètres
Q
Ordre de succession (par défaut: 0)
„ 0: Déplacement simultané des axes X et Z (en diagonale)
„ 1: D'abord dans le sens X, puis Z
„ 2: D'abord dans le sens Z, puis X
„ 3: Sens X seulement, Z demeure inchangé
„ 4: Sens Z seulement, X demeure inchangé
„ 5: Seulement dans le sens Y
„ 6: Déplacement simultané des axes X, Y et Z (en diagonale)
Avec Q=0...4, l'axe Y ne se déplace pas.
