DIN PLUS: Déplacements

linéair

e

s et cir

c

ulair

e

s

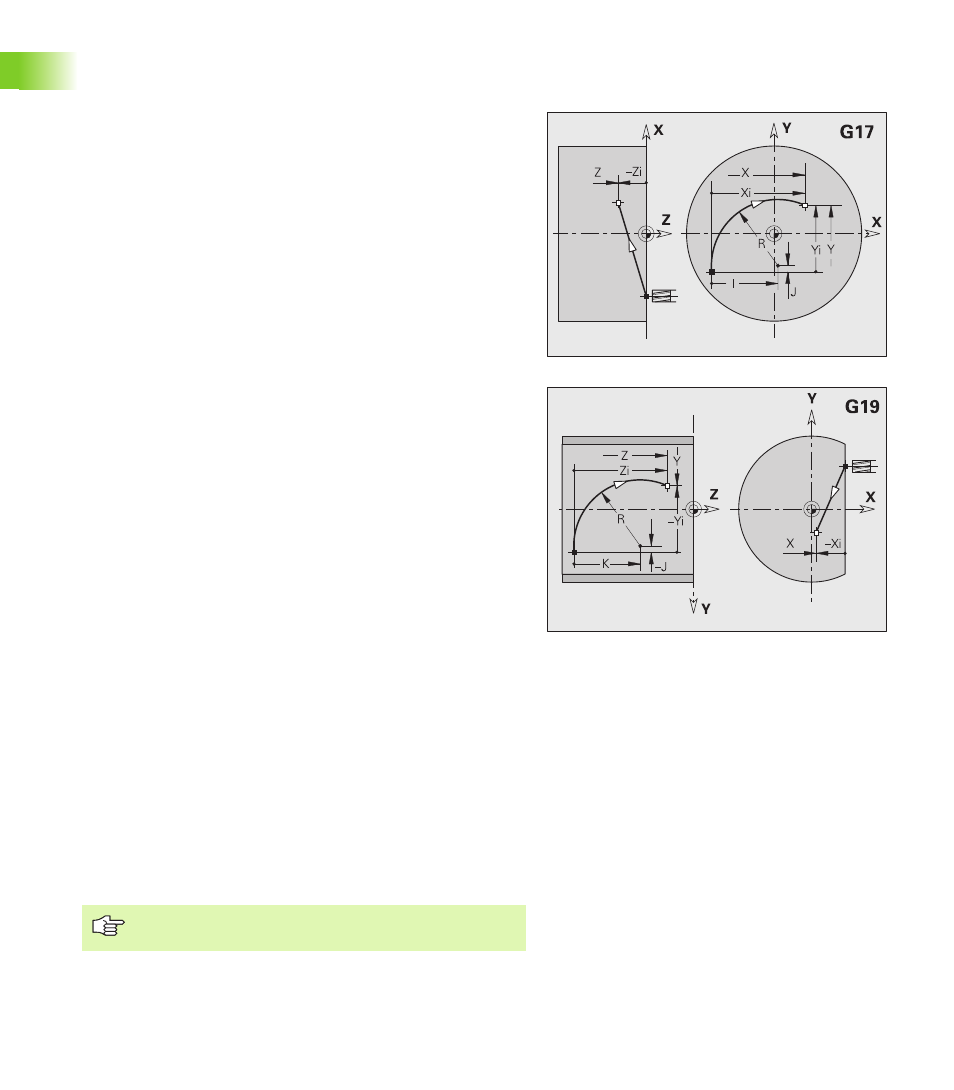

Fraisage: Déplacement circulaire G2, G3 –
Cotation du centre en incrémental

G2/G3 interpolation circulaire en avance travail jusqu'au „point final".

G2/G3 sont exécutées en fonction du plan d'usinage:

„

G17 Interpolation dans le plan XY

„

Plongée dans le sens Z

„

Définition du centre: avec I, J

„

G18 Interpolation dans le plan XZ

„

Plongée dans le sens Y

„

Définition du centre: avec I, K

„

G19 Interpolation dans le plan YZ

„

Plongée dans le sens X

„

Définition du centre: avec J, K

Si le centre du cercle n'a pas été programmé, la CNC PILOT calcule le
centre correspondant à l'arc de cercle le plus court.

Paramètres
X

Point final (cote de diamètre)

Y

Point final

Z

Point final

I

Centre en incrémental (cote de rayon)

J

Centre incrémental

K

Centre incrémental

R

Rayon

Q

Point d'intersection. Point final lorsque la droite coupe un arc
de cercle (par défaut: 0):

„

Q=0: Point d'intersection proche

„

Q=1: Point d'intersection éloigné

B

Chanfrein/arrondi. Définit la transition vers l'élément de
contour suivant. Programmez le point final théorique si vous
indiquez un chanfrein/arrondi.

„

aucune introduction: Raccordement tangentiel

„

B=0: Raccordement non tangentiel

„

B>0: Rayon de l'arrondi

„

B<0: Largeur du chanfrein

E

Facteur d'avance spéciale pour le chanfrein/arrondi (par
défaut: 1)

Avance spéciale = avance active * E (0 < E <= 1)

Programmation X, Y, Z: en absolu, en incrémental,
modal ou „?“
