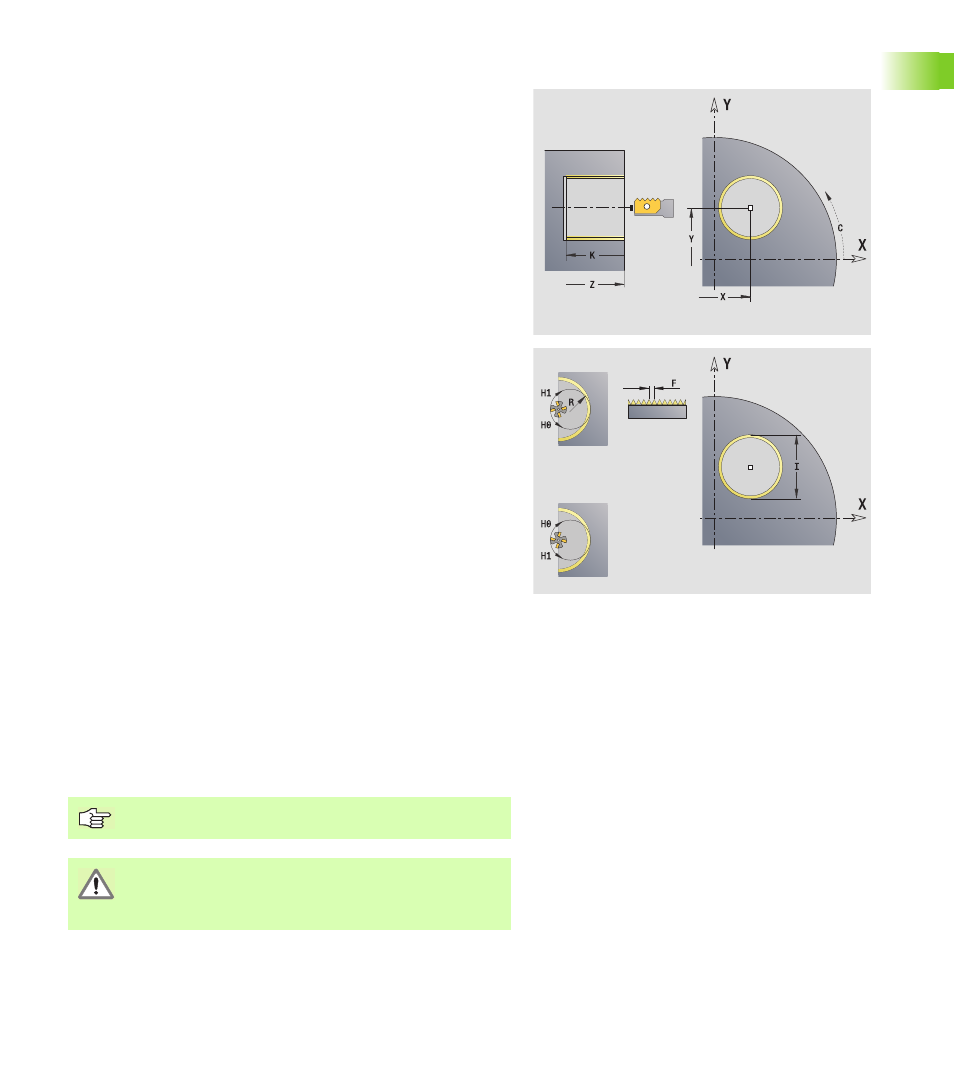

Fraisage de filet dans le plan XY G800
A partir le la version de logiciel 625 952-05: G800 fraise un filet dans
un trou existant.
Le cycle positionne l'outil à l'intérieur du trou, au „point final du filet“.
Ensuite l'outil se déplace avec le „Rayon d'approche R“ et usine le
filetage. L'outil se déplace pour chaque tour d'une valeur d'un pas „F“.
Pour terminer, le cycle dégage l'outil et celui-ci retourne au point de
départ. Dans le paramètre V, vous programmez si le filetage peut être
fraisé en un tour avec une fraise multidents (peigne) ou en plusieurs
tours avec une fraise monodent.
Paramètres
X
Point de départ
Y Point de départ
C Point de départ
Z Bord supérieur de fraisage
I Diamètre de filetage
K Profondeur de filetage
R Rayon d'approche
F Pas du filet
J Sens du filet (par défaut: 0)
„ 0 : filet à droite
„ 1 : filet à gauche
H Mode de fraisage (par défaut: 0)
„ 0: En opposition
„ 1: En avalant
V Un tour/multitours
„ 0: le filetage est usiné avec une rotation de 360°
„ 1: le filetage est usiné en plusieurs rotations (outil
monodent)
O Frein de broche (O est utilisé si le frein a été enregistré dans
le paramètre-machine 1019, ..) – par défaut: 0
„ 0: Activer le frein de broche
„ 1: Ne pas activer le frein de broche
Pour le cycle G800, utilisez des fraises à fileter.
Attention, risque de collision
La profondeur de perçage doit être plus profonde de F/2
que la profondeur de filetage
