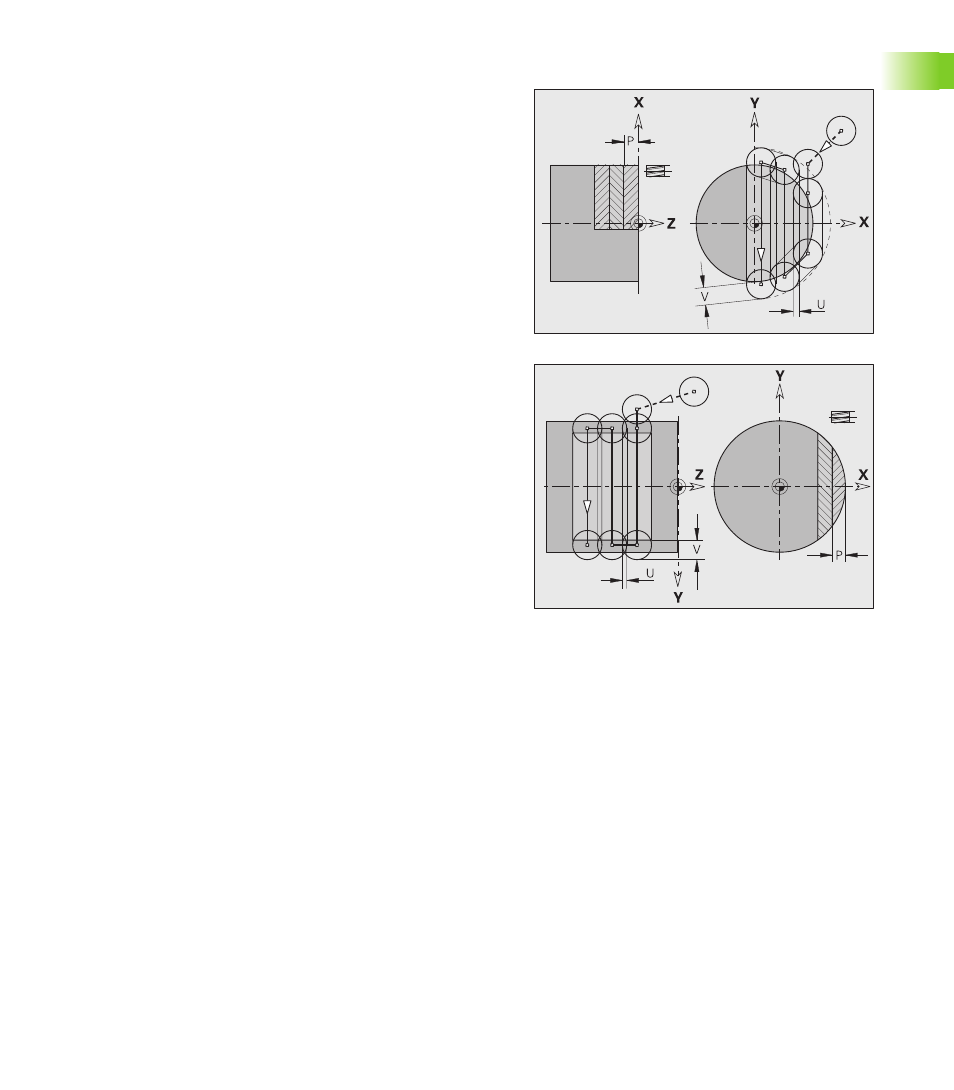

Surfaçage, finition G842
G842 effectue la finition avec G376-Géo (plan XY) ou G386-Géo (plan
YZ) de surfaces définies. Le cycle fraise de l'extérieur vers l'intérieur.
L'approche a lieu en dehors de la matière.
Paramètres
NS
Numéro de séquence – référence à la description du contour
H Mode de fraisage se référant à l'usinage des flancs (par
défaut: 0)
„ H=0: Usinage en opposition
„ H=1: Usinage en avalant
P Profondeur de fraisage (max.) (plongée dans le plan de
fraisage)
U Facteur de recouvrement (min.). Définit le recouvrement des
trajectoires de fraisage (par défaut: 0,5).
Recouvrement = U*diamètre de la fraise
V Facteur de dépassement. Définit la valeur du dépassement
du rayon extérieur par la fraise (par défaut: 0,5).
Dépassement = V*diamètre de la fraise
F Avance de plongée pour plongée en profondeur (par défaut:
Avance active)
J Plan de retrait (par défaut: Retour à la position initiale)
„ Plan XY: Position de retrait dans le sens Z
„ Plan YZ: Position de retrait dans le sens X (cote de diamètre)
Déroulement du cycle
1 Position initiale (X, Y, Z, C) est la position avant le cycle
2 Calcule la répartition des passes (passe dans le plan, passe en
profondeur)
3 Déplacement à la distance de sécurité et positionnement à la
première profondeur de fraisage
4 Fraisage d'un niveau
5 Relève l'outil à la distance d'approche, avance et plonge pour la
profondeur de fraisage suivante
6 Répétition de 4...5 jusqu'à ce que toute la surface soit usinée
7 L'outil est rétracté en fonction du „plan de retrait J“
