La CNC PILOT
„ se déplace jusqu'au point de changement d'outil
„ incline l'axe B
„ tourne l'outil en position „normale“ ou „tête en bas“ (décalage de
l'angle de position C)
„ calcule les données de l'outil en tenant compte de l'„orientation O“,
de la position de l'axe B et de l'angle de position
„ règle le frein à mâchoires
Enlever un outil
La fonction „Enlever un outil“ permet d'extraire l'outil de la zone
d'usinage pour le replacer dans le magasin. Le porte-outil se déplace
ensuite jusqu'au point de changement d'outil et incline l'axe B sur
l'angle indiqué.
U Sélectionner „T > Magasin > Enlever outil“ en mode Manuel. La
commande ouvre la boîte de dialogue „Magasin: Enlever outil“.
U Introduire le paramètre „B-angle d'axe B“ et fermer la boîte de
dialogue. La commande charge le programme CN correspondant.
U Activer le programme CN avec la touche Départ cycle
La CNC PILOT
„ installe l'outil dans le magasin
„ se déplace jusqu'au point de changement d'outil
„ incline l'axe B
H Frein à mâchoires
„ 0: Le frein est serré en fonction du paramètre de l'outil
(„non tournant“, il est serré; „tournant“, il n'est pas serré)
„ 1: Frein serré
„ 2: Frein non serré
„ Lorsque la commande est arrêtée, les informations
relatives à l'outil et au logement d'outil sont perdues.
HEIDENHAIN conseille de retirer de la zone d'usinage
les outils du magasin avant la mise hors tension.
„ Pour l'utilisation et l'affichage, notez que cette fonction
est exécutée au moyen d'un programme CN. Vous
activez le programme CN avec la touche Départ cycle.
Paramètres
B
T 0
M
Paramètres
B

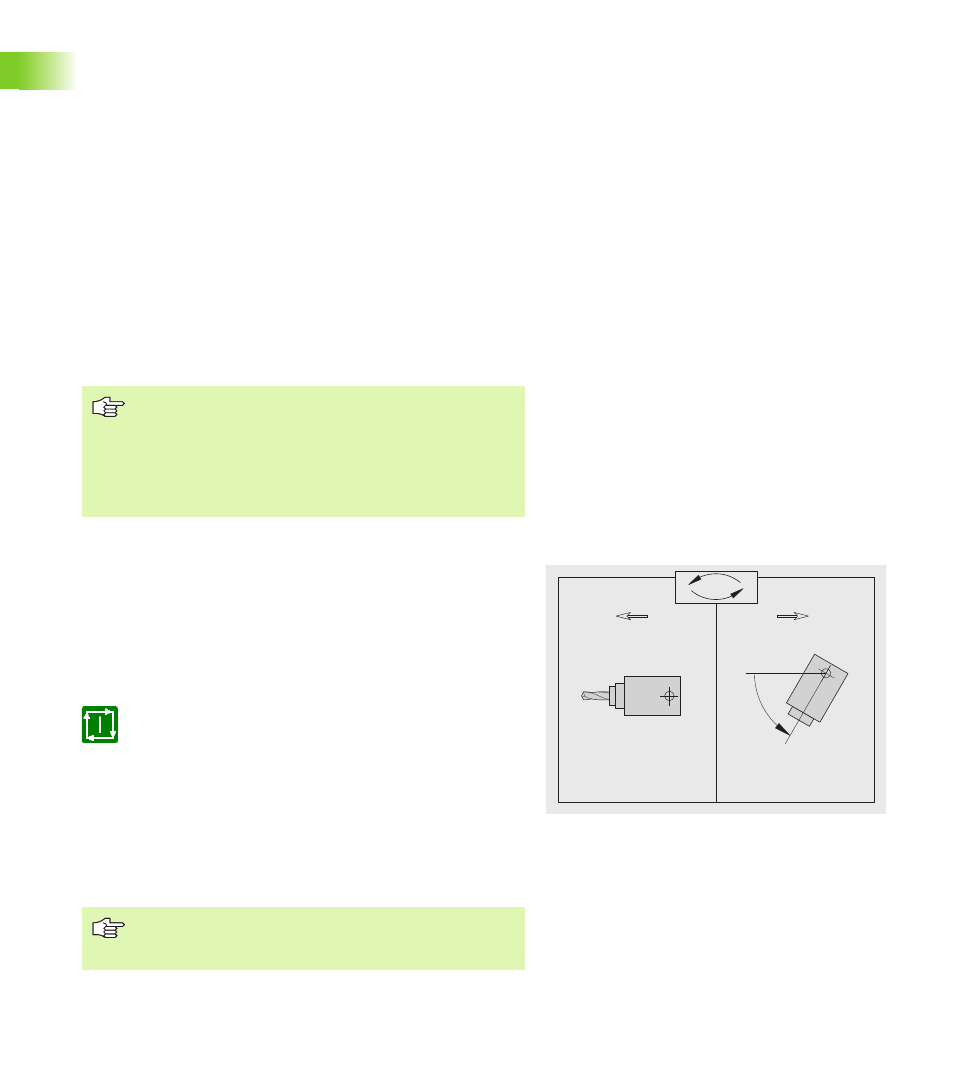

Angle d'axe B. Angle pour l'inclinaison de l'axe B.
Pour l'utilisation et l'affichage, notez que cette fonction est
exécutée au moyen d'un programme CN. Vous activez le
programme CN avec la touche Départ cycle.
