Outils multiples pour l'axe B
Si plusieurs outils sont installés sur un même porte-outils, il s'agit d'un
„outil multiple“. Dans le cas des outils multiples, chaque dent (chaque
outil) possède son propre numéro d'identification et sa propre
définition.

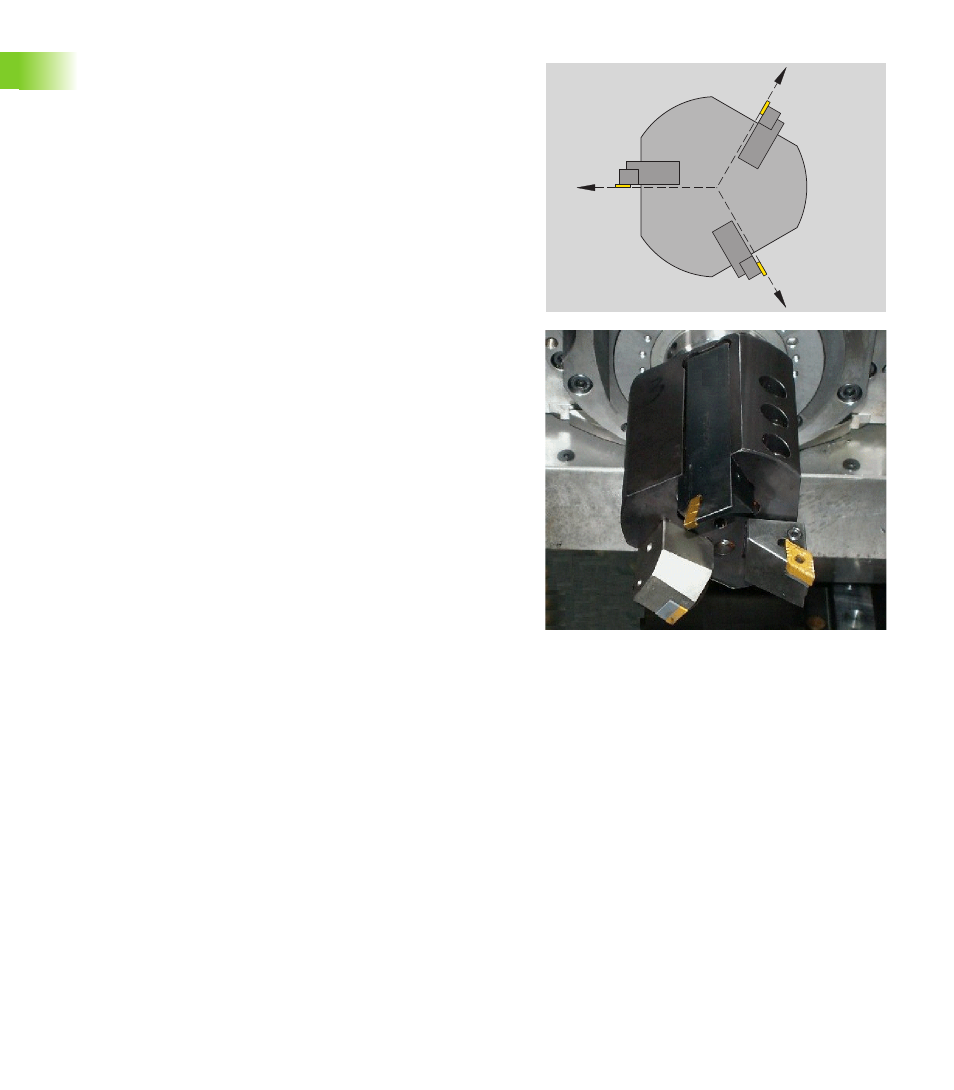

La position angulaire („C“ sur la figure) fait partie des données
d'outils. Si l'on active maintenant une dent (un outil) de l'outil multiple,
la CNC PILOT tourne l'outil multiple sur la base de l'angle de position
jusqu'à la position correcte. Le décalage angulaire issu de la routine de
changement d'outil est additionné à la position angulaire. Vous pouvez
ainsi installer l'outil en „position normale“ ou „tête en bas“.
La photo illustre un outil multiple avec trois dents.
Le magasin d'outils
La CNC PILOT gère un magasin d'outils orienté emplacement avec un
maximum de 99 outils. Orientation emplacement signifie qu'un
emplacement dans le magasin est défini pour chaque outil.
L'utilisateur de la machine définit cet emplacement lorsqu'il configure
le magasin.
La liste du magasin représente la composition actuelle du magasin
d'outils. Les outils sont inscrits dans cette liste avec leur numéro
d'identification.
Programmation des outils: Les outils du magasin sont prévus pour
l'axe B. Pour le changement d'outil ou le positionnement d'outil, on
dispose du cycle G714.
Une alternative consiste à ce que vous programmiez l'inclinaison de
l'axe B et la rotation de l'outil sur l'angle de position au moyen des
commandes uniques (G0, G15, etc.). Il est alors impératif de déclarer
la position de l'outil avec G712.
C0
C120
C240
