HEIDENHAIN CNC Pilot 4290 V7.1 Description of B and Y axes - Manuel (Page 26)

26
1
.5 DIN PLUS: Cont
ours dans le plan XY

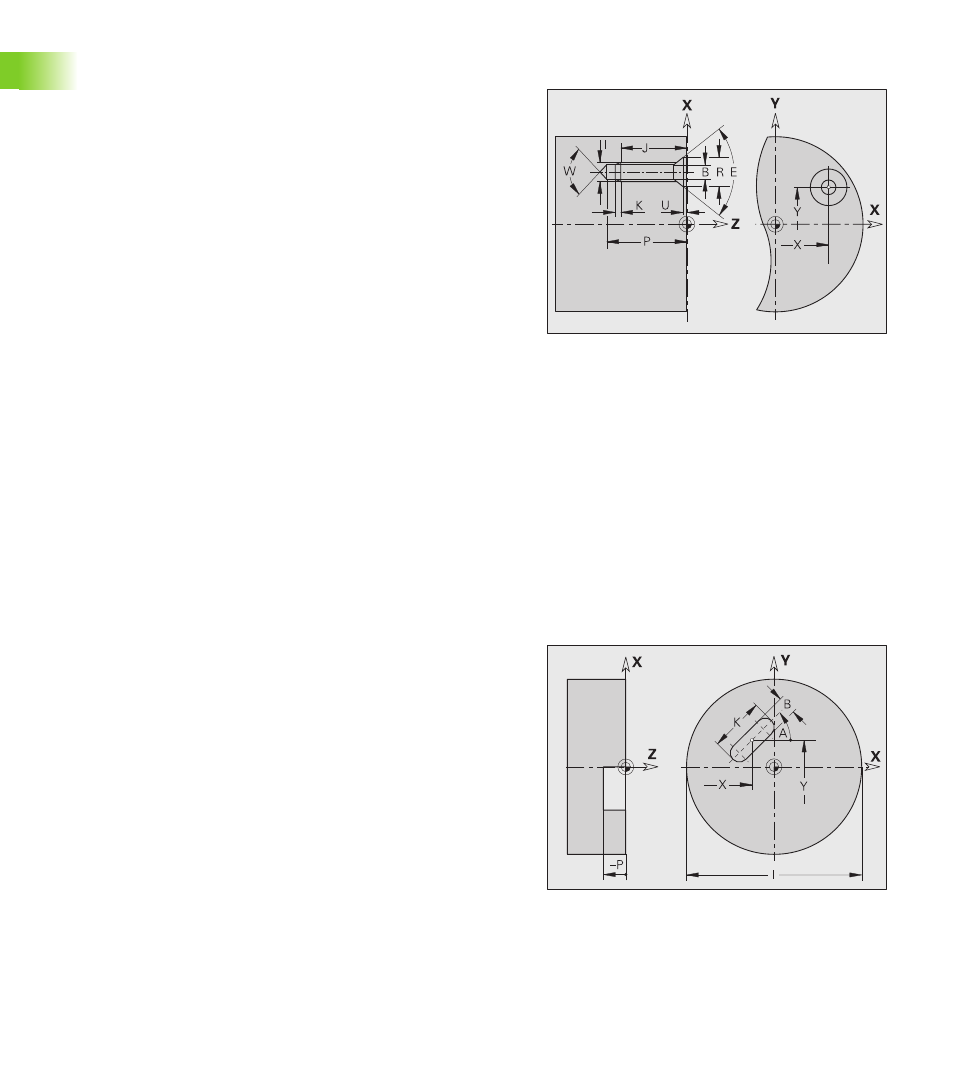

Perçage G370-Géo
G370 définit un trou avec lamage et taraudage dans le plan XY.
Rainure linéaire G371-Géo
G371 définit une rainure linéaire dans le plan XY.
Paramètres
X
Centre du trou (cote de rayon)
Y Centre du trou
B Diamètre de perçage
P Profondeur de perçage (sans pointe de perçage)
W Angle de pointe (par défaut: 180°)
R Diamètre de lamage
U Profondeur de lamage
E Angle de lamage
I Diamètre du filet
J Profondeur du filet
K Attaque du filet (longueur en sortie)
F Pas du filet
V Filet à gauche ou à droite (par défaut: 0)
„ V=0: Filet à droite
„ V=1: Filet à gauche
A Angle avec l'axe Z. Inclinaison du trou
„ Face frontale (plage: –90° < A < 90°) – par défaut: 0°
„ Face arrière (plage: 90° < A < 270°) – par défaut: 180°
O Diamètre de centrage
Paramètres
X
Centre de la rainure (cote de rayon)
Y Centre de la rainure
K Longueur de la rainure
B Largeur de la rainure
A Angle de l'axe longitudinal de la rainure (référence: Axe X
positif) – par défaut: 0°
P Profondeur/hauteur (par défaut: „P“ de G308)
„ P<0: Poche
„ P>0: Îlot
I Diamètre de surface (pour limitation de coupe)
„ aucune introduction: „X“ de l'indicatif de section
„ „I“ remplace „X“ de l'indicatif de section
