1.1 Principes de base

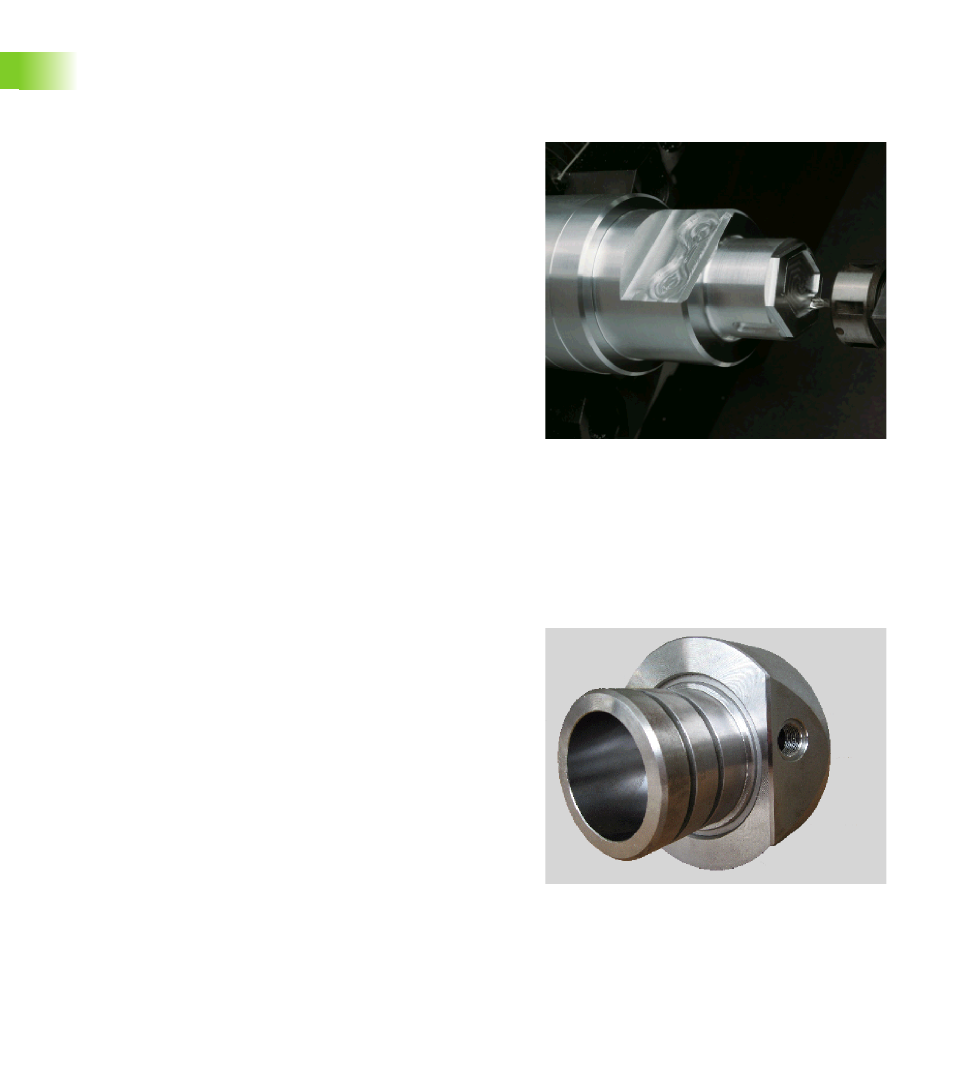

L'axe Y
Avec l'axe Y, vous réalisez des opérations de perçage et de fraisage
sur la face frontale, la face arrière ainsi que sur la surface de
l'enveloppe.
Avec l'utilisation de l'axe Y, deux axes sont en interpolation linéaire ou
circulaire dans le plan d'usinage choisi pendant que le troisième axe
est en interpolation linéaire. Ceci permet d'usiner, par exemple, des
rainures ou des poches avec fonds plats et flancs verticaux de
rainures. En indiquant l'angle de broche, vous définissez la position du
contour de fraisage sur la pièce.
La CNC PILOT gère la création de programmes CN avec l'axe Y en:
„ DIN PLUS
„ TURN PLUS Définition du contour
„ TURN PLUS Création du plan de travail
Le traitement séparé de la définition du contour et de l'usinage reste
valable pour le fraisage avec l'axe Y. Lors des opérations de fraisage,
il n'y a pas de suivi de contour.
Les contours avec l'axe Y sont désignés au moyen d'indicatifs de
section.
La simulation graphique affiche le fraisage dans la fenêtre de
tournage, de la face frontale, celle de l'enveloppe et, en plus, de la
„vue latérale (YZ)“.
L'axe B
Plan d'usinage incliné
L'axe B permet de réaliser des opérations de perçage et de fraisage
sur des plans obliques dans l'espace. Pour faciliter la programmation,
le système de coordonnées est incliné de manière ce que la définition
des modèles de trous et des contours de fraisage ait lieu dans le plan
YZ. Le perçage ou le fraisage est ensuite réalisé à nouveau dans le
plan incliné.
Le traitement séparé de la définition du contour et de l'usinage reste
valable pour les opérations d'usinage sur plans inclinés. Un suivi de
contour ne sera pas réalisé.
Les contours sur plans inclinés sont désignés par l'indicatif de section
ENVELOPPE_Y.
La CNC PILOT gère la création de programmes CN avec l'axe B en DIN
PLUS.
La simulation graphique affiche l'usinage dans les plans inclinés
dans la fenêtre de tournage et de la face frontale, et en plus, de la „vue
latérale (YZ)“.
