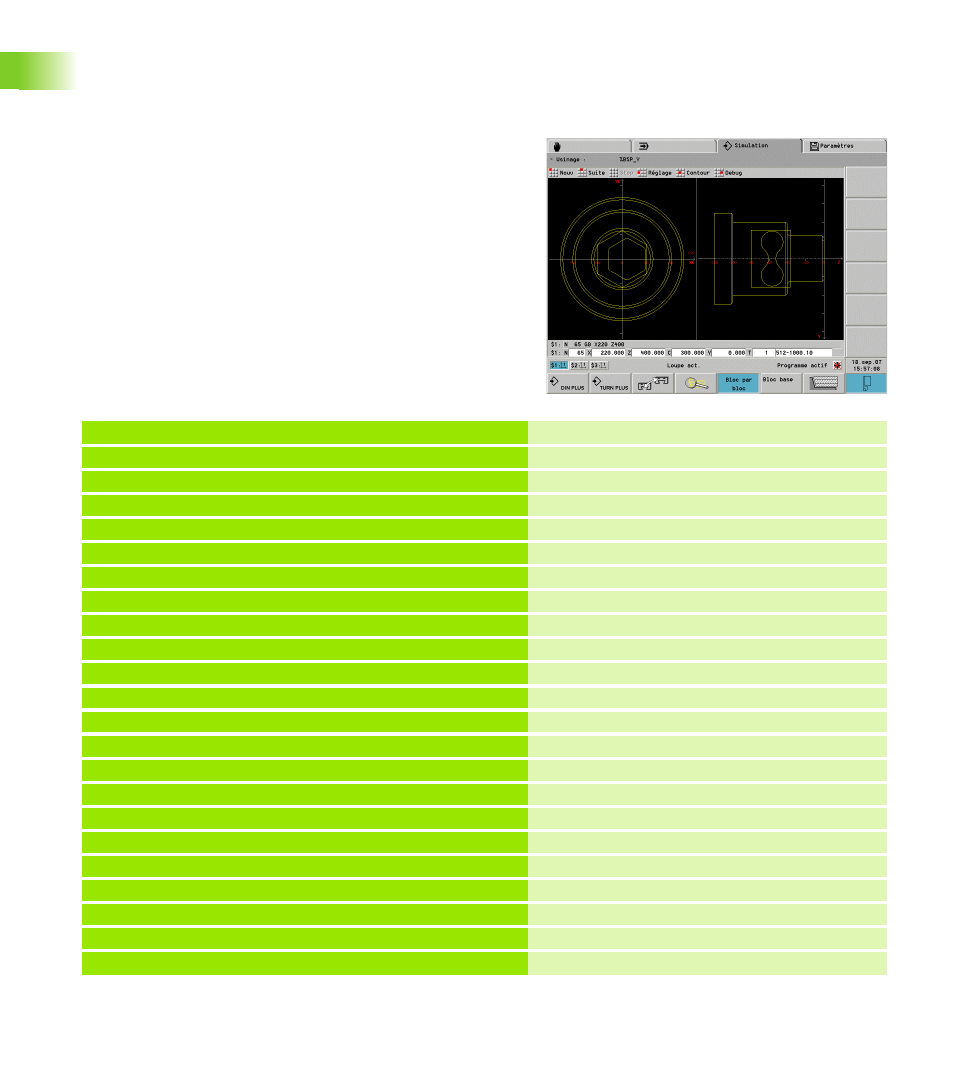

1.17 Exemples de programmation
Usinage avec l'axe Y
Le programme CN suivant exécute d'abord le fraisage du „polygone“
(face frontale), puis une surface unique. L'usinage se poursuit avec
une poche en forme de „huit“ dans la surface unique.
Exemple: „Axe Y [BSP_Y.NC]“
TETE PROGRAMME
#DATE 01.03.07
#MATIERE ST 60-2
#CHARIOT $1
#SYNCHRO 0
TOURELLE 1
T 1 ID"512-1000.10"
T 2 ID"111-80-080.1"
T 3 ID"521-1400.10"
T 4 ID"121-55-040.1"
T 5 ID"511-1000.10"
PIECE BRUTE
N 1 G20 X100 Z150 K1
PIECE FINIE
N 2 G0 X0 Z-120
N 3 G1 Z0
N 4 G1 X50 B-2
N 5 G1 Z-40 B3
N 6 G1 X80 B-2
N 7 G1 Z-100
N 8 G1 X100 B-2
