CNC PILOT 4290 HEIDENHAIN 25
1
.5 DIN PLUS: Cont
ours dans le plan XY

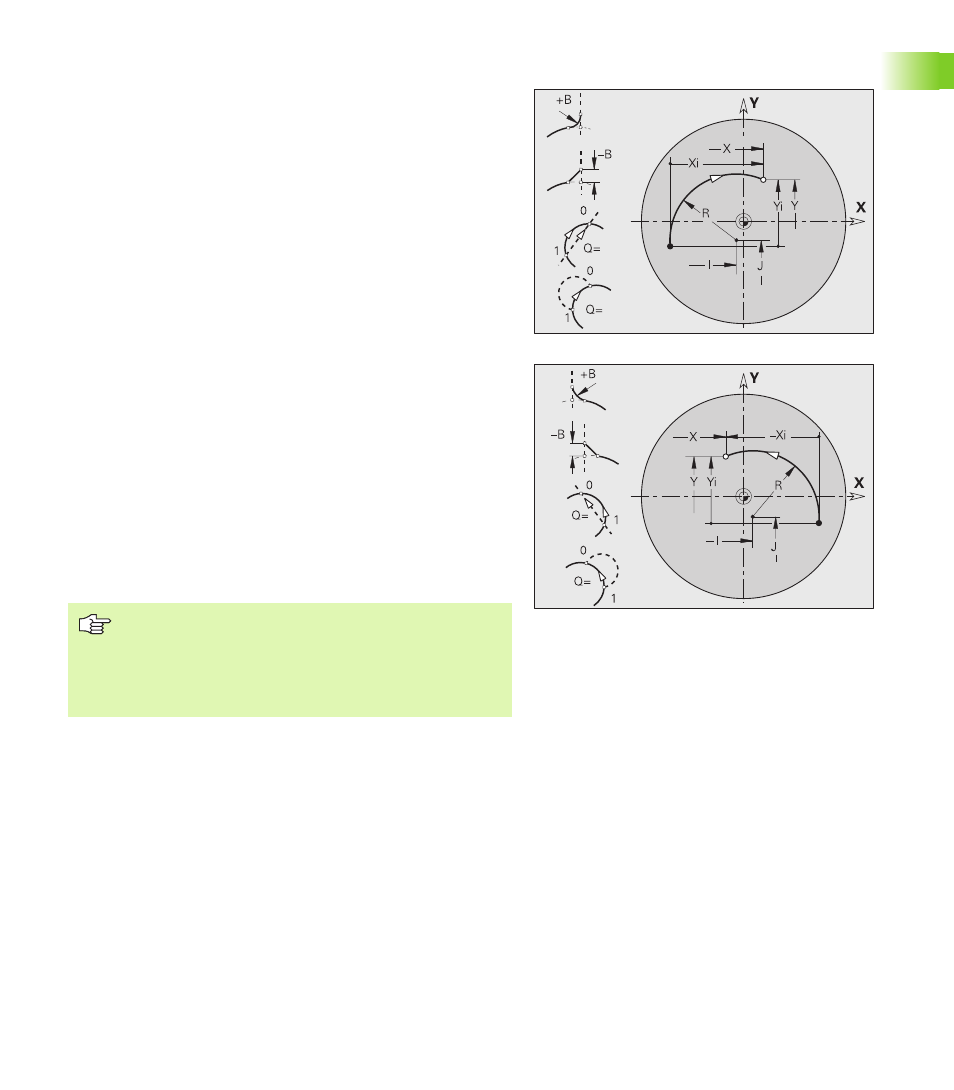

Arc de cercle G172-/G173-Géo
G172/G173 définit un arc de cercle dans un contour du plan XY. Sens
de rotation: voir figure d'aide
Paramètres
X
Point final (cote de rayon)
Y Point final
I Centre dans le sens X (cote de rayon)
J Centre dans le sens Y
R Rayon
B Chanfrein/arrondi. Définit la transition vers l'élément de
contour suivant. Programmez le point final théorique si vous
indiquez un chanfrein/arrondi.
„ aucune introduction: Raccordement tangentiel
„ B=0: Raccordement non tangentiel
„ B>0: Rayon de l'arrondi
„ B<0: Largeur du chanfrein
Q Point d'intersection. Point final lorsque la droite coupe un arc
de cercle (par défaut: 0):
„ Pour transition avec une droite, on a:
„ Q=0: Point d'intersection proche
„ Q=1: Point d'intersection éloigné
„ Pour transition avec un arc de cercle, on a:
„ Q=0: Point d'intersection éloigné
„ Q=1: Point d'intersection proche
Programmation
„ X, Y: en absolu, en incrémental, avec effet modal ou „?“
„ I, J: en absolu ou en incrémental
„ Le point final ne doit pas être le point initial (pas de
cercle entier).
