HEIDENHAIN CNC Pilot 4290 V7.1 Description of B and Y axes - Manuel (Page 28)

28
1
.5 DIN PLUS: Cont
ours dans le plan XY

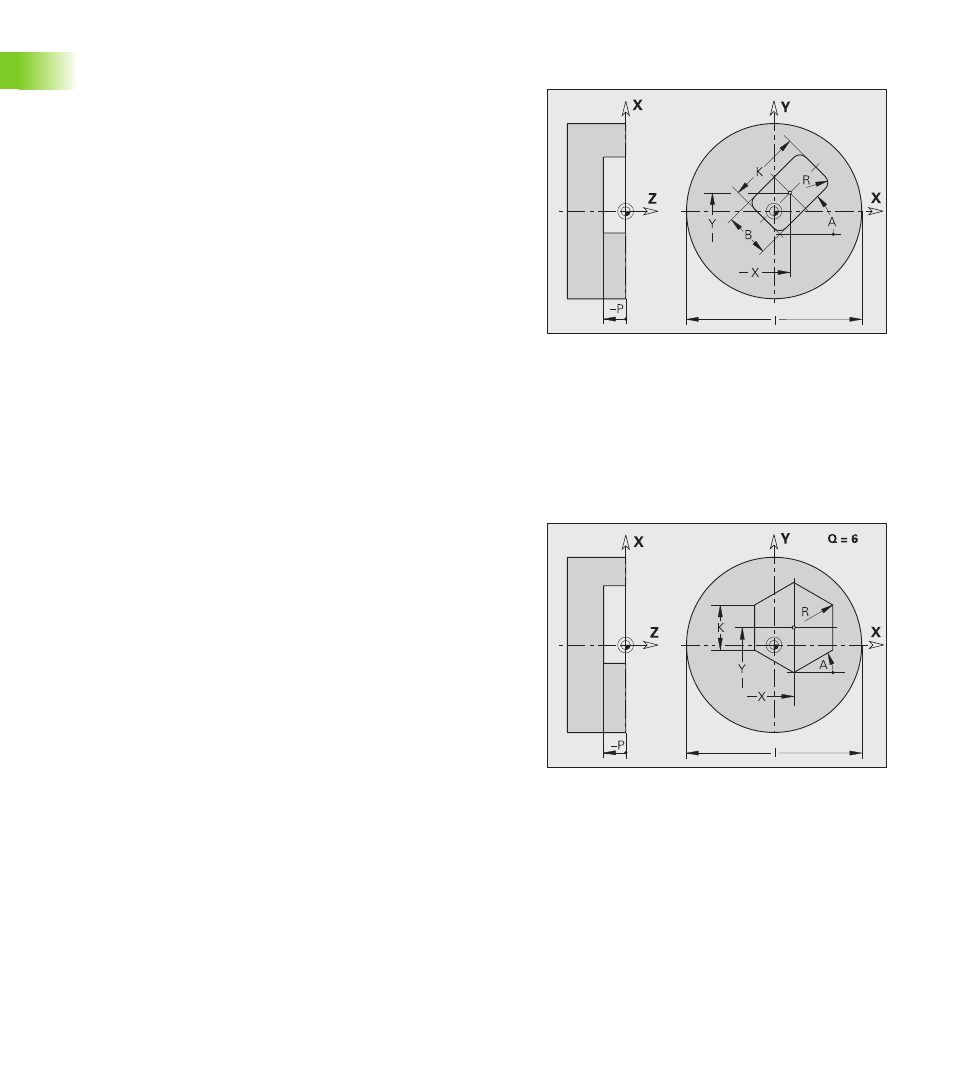

Rectangle G375-Géo
G375 définit un rectangle dans le plan XY.
Polygone régulier G377-Géo
G377 définit un polygone régulier dans le plan XY.
Paramètres
X
Centre du rectangle (cote de rayon)
Y Centre du rectangle
K Longueur du rectangle
B (Hauteur) largeur du rectangle
R Chanfrein/arrondi (par défaut: 0)
„ R>0: Rayon de l'arrondi
„ R<0: Largeur du chanfrein
A Angle par rapport à l'axe X (par défaut: 0)
P Profondeur/hauteur (par défaut: „P“ issu de G308)
„ P<0: Poche
„ P>0: Îlot
I Diamètre de surface (pour limitation de coupe)
„ aucune introduction: „X“ de l'indicatif de section
„ „I“ remplace „X“ de l'indicatif de section
Paramètres
X
Centre du polygone (cote de rayon)
Y Centre du polygone
Q Nombre d'arêtes (Q >= 3)
A Angle par rapport à l'axe X (par défaut: 0)
K Longueur d'arête
„ K>0: Longueur d'arête
„ K<0: Diamètre interne
R Chanfrein/arrondi – par défaut: 0
„ R>0: Rayon de l'arrondi
„ R<0: Largeur du chanfrein
P Profondeur/hauteur (par défaut: „P“ issu de G308)
„ P<0: Poche
„ P>0: Îlot
I Diamètre de surface (pour limitation de coupe)
„ aucune introduction: „X“ de l'indicatif de section
„ „I“ remplace „X“ de l'indicatif de section
