CNC PILOT 4290 HEIDENHAIN 9
1
.1 Pr
incipes de base
Outils pour l'axe B
Un autre avantage de l'axe B réside dans l'utilisation flexible des outils
lors des opérations de tournage. En faisant pivoter l'axe B et tourner
l'outil, vous obtenez des positions d'outil permettant de réaliser avec
le même outil des opérations d'usinage longitudinal et transversal ou
radial et axial sur la broche principale et la contre-broche.
Ceci vous permet de réduire le nombre des outils utilisés et le nombre
de changements d'outils.
Données d'outils: Tous les outils sont définis dans la banque de
données des outils avec leurs cotes X, Z et Y ainsi que les corrections.
Ces cotes se réfèrent à l'angle d'inclinaison B=0°.
On indique également laposition angulaire. Pour les outils non
tournants (outils de tournage), ce paramètre définit la position
d'usinage de l'outil.
L'angle d'inclinaison de l'axe B ne fait pas partie des données d'outils.
Cet angle est défini lors de l'appel d'outil ou de sa mise en œuvre.
Orientation d'outil et affichage de position: Avec les outils de
tournage, le calcul de la position de la pointe de l'outil s'effectue sur la
base de l'orientation de la dent. Cette orientation n'est pas actualisée
automatiquement lors de l'inclinaison et/ou de la rotation de l'axe B.
Après un déplacement manuel de l'axe B, la commande signale
l'affichage de position comme non valide.
„ Affichage en caractères noirs: Affichage de position valide.
„ Affichage en caractères gris: Affichage de position non valide.
Après un déplacement de l'axe B, vérifiez si l'orientation est encore
valide et affectez-la de nouveau si nécessaire.

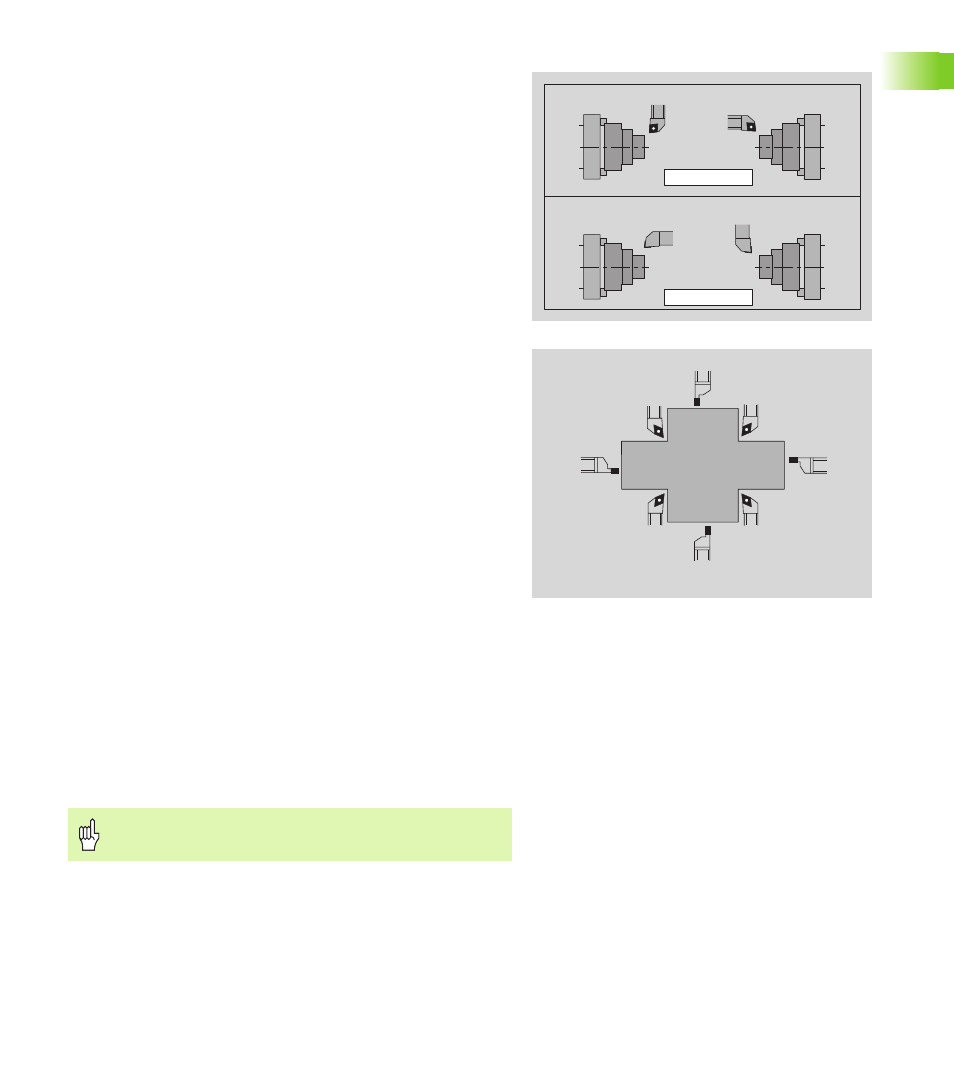

Lors de l'orientation d'outil, la commande distingue les outils
d'ébauche, de finition, à plaquettes rondes ainsi que les outils
d'usinage de gorges et de filetage (voir figure).
„ Les positions d'outil 1, 3, 5 ou 7 sont valables pour les outils
d'ébauche, de finition et à plaquettes rondes. Les outils neutres se
reconnaissent à l'angle d'attaque.
„ Les positions d'outils 2, 4, 6 ou 8 sont valables pour les outils
d'usinage de gorges et de filetage. On définit dans les données
d'outils si l'on a un outil „à droite“ ou un outil „à gauche“.
Affichage de la machine: Le champ T de l'affichage de la machine
indique l'emplacement de l'outil dans le magasin. Les valeurs de
correction affichées dans ce champ tiennent compte de l'angle
d'inclinaison actuel de l'axe B.
B0 B90
G714 B.. C180
B90 B180
G714 B.. C0
O=
1 3
7 5
2
4
6
8
Les valeurs indiquées dans l'affichage de position ne sont
plus valides après inclinaison ou rotation de l'axe B.
