.5 DIN PLUS: Cont
ours dans le plan XY
Surface unique G376-Géo

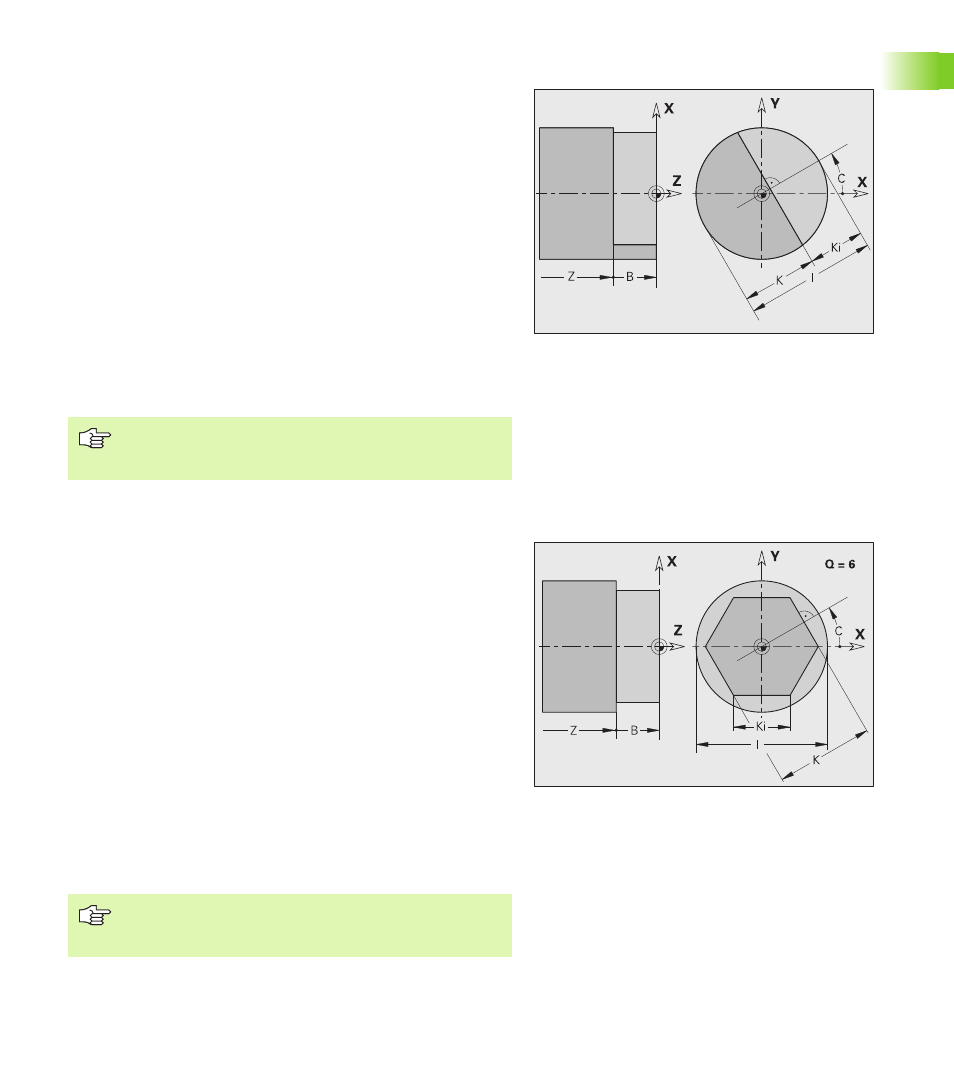

G376 définit une surface dans le plan XY.
Surfaces polygonales G477-Géo
G477 définit un polygone dans le plan XY.
Paramètres
Z
Arête de référence (par défaut: „Z“ issu de l'indicatif de
section)
K Epaisseur résiduelle
Ki Profondeur
B Largeur (référence: Arête de référence Z)
„ B<0: Surface dans le sens négatif de Z
„ B>0: Surface dans le sens positif de Z
I Diamètre des surfaces
„ aucune introduction: „X“ de l'indicatif de section
„ „I“ remplace „X“ de l'indicatif de section
C Angle de position de la perpendiculaire au côté (par défaut:
„Z“ de l'indicatif de section)
Le signe de la „largeur B“ est exploité indépendamment
du fait que la surface soit située sur la face frontale ou sur
la face arrière.
Paramètres
Z
Arête de référence (par défaut: „Z“ issu de l'indicatif de
section)
K Diamètre du cercle inscrit( cote sur plat)
Ki Longueur d'arête
B Largeur (référence: Arête de référence Z)
„ B<0: Surface dans le sens négatif de Z
„ B>0: Surface dans le sens positif de Z
Q Nombre de surfaces (Q >= 2)
I Diamètre des surfaces
„ aucune introduction: „X“ de l'indicatif de section
„ „I“ remplace „X“ de l'indicatif de section
C Angle de position de la perpendiculaire au côté (par défaut:
„Z“ de l'indicatif de section)
Le signe de la „largeur B“ est exploité indépendamment
du fait que la surface soit située sur la face frontale ou sur
la face arrière.
