Changer la position de l'outil: Si l'appel concerne l'outil actif, le
chariot se déplace alors au point de changement d'outil, l'axe B pivote
ou l'outil s'oriente sur l'angle de position.
Décalage de l'angle de position: Avec „Décalage angle de position“,
vous configurez les outils de tournage sur „normal“ ou „tête en bas“.
La CNC PILOT tient alors compte de la configuration par défaut
enregistrée dans la banque de données des outils (angle de position =
angle de position à partir des données de l'outil + décalage de l'angle
de position).

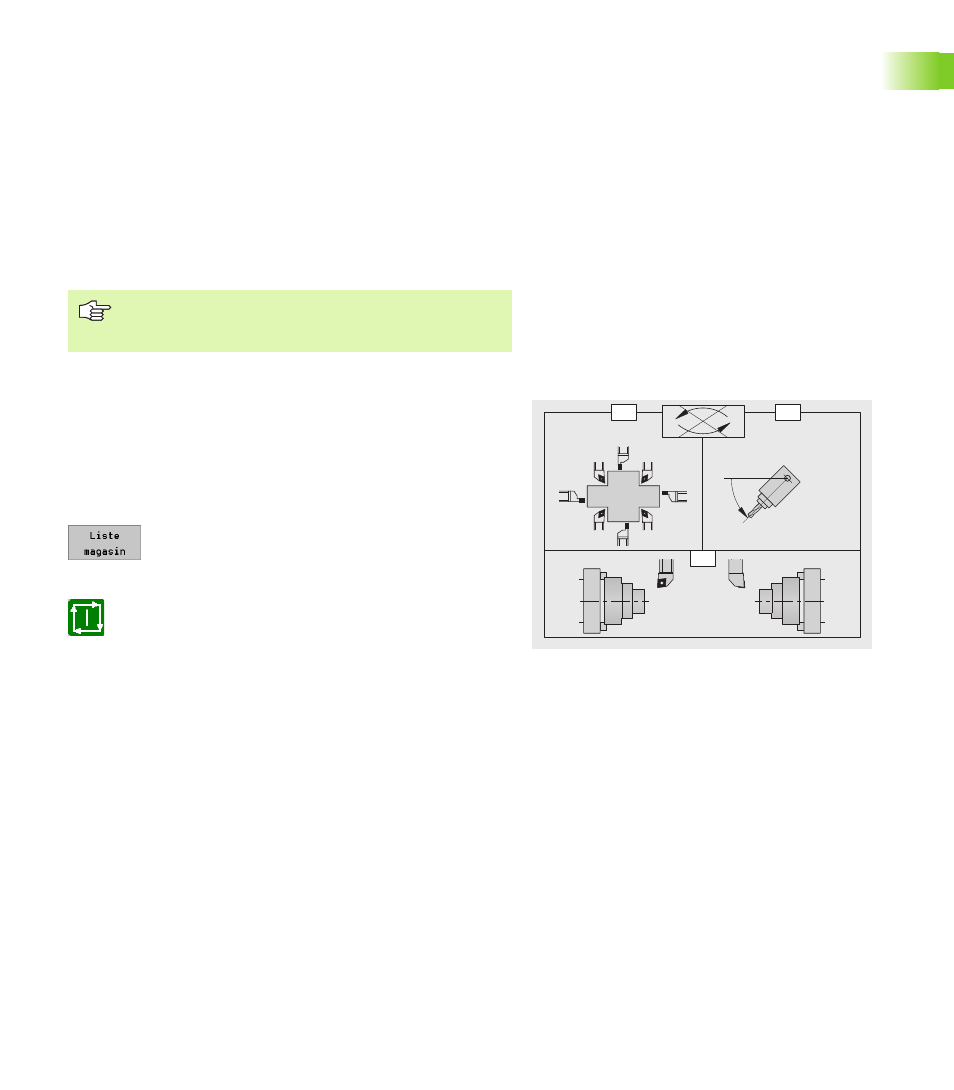

Orientation d'outil: Pour calculer la position de la pointe de l'outil, la
CNC PILOT tient compte de la position de la dent. La CNC PILOT
distingue les outils d'ébauche, de finition, à plaquette ronde ainsi que
les outils d'usinage de gorges et les outils de filetage (voir figure).
Déclarer un outil du magasin
Si un outil se trouve dans la zone d'usinage lorsque l'on éteint la
commande et qu'on la remet sous tension, il faut alors le déclarer à
nouveau. Dans la boîte de dialogue, la CNC PILOT utilise par défaut les
valeurs en vigueur avant l'arrêt de la commande.
U Sélectionner „T > Magasin > Outil manuel“ en mode
Manuel. La commande ouvre la boîte de dialogue
„Magasin: Outil manuel“.
U Appuyer sur la softkey, introduire l'angle d'axe B,
vérifier les autres paramètres et fermer la boîte de
dialogue. La commande charge le programme CN
correspondant.
U Activer le programme CN avec la touche Départ cycle
Pour l'utilisation et l'affichage, notez que cette fonction est
exécutée au moyen d'un programme CN. Vous activez le
programme CN avec la touche Départ cycle.
C=0° C=180°
B
T
M
O=
1 3
7 5
2
4
6
8
C
B O
Paramètres
ID
Numéro d'identification de l'outil dans le magasin
P Numéro d'emplacement dans le magasin d'outils
O Orientation pour les outils de tournage. Position de la dent de
l'outil (cf. figure).
„ Positions des outils 1, 3, 5, 7: pour les outils d'ébauche, de
finition et à plaquettes rondes (les outils neutres se
reconnaissent à l'angle d'attaque)
„ Positions des outils 2, 4, 6, 8: Pour les outils d'usinage de
gorges et de filetage (on définit dans les données d'outils si
l'on a un outil „à droite“ ou „à gauche“)
B Angle d'axe B. Angle pour l'inclinaison de l'axe B.
C Décalage de l'angle de position pour les outils de tournage
„ 0°: Position d'outil „normale“
„ 180°: Position d'outil „tête en bas“
