.15 TURN PLUS: Cont
ours dans le plan XY
Plan XY: Modèle circulaire de figures

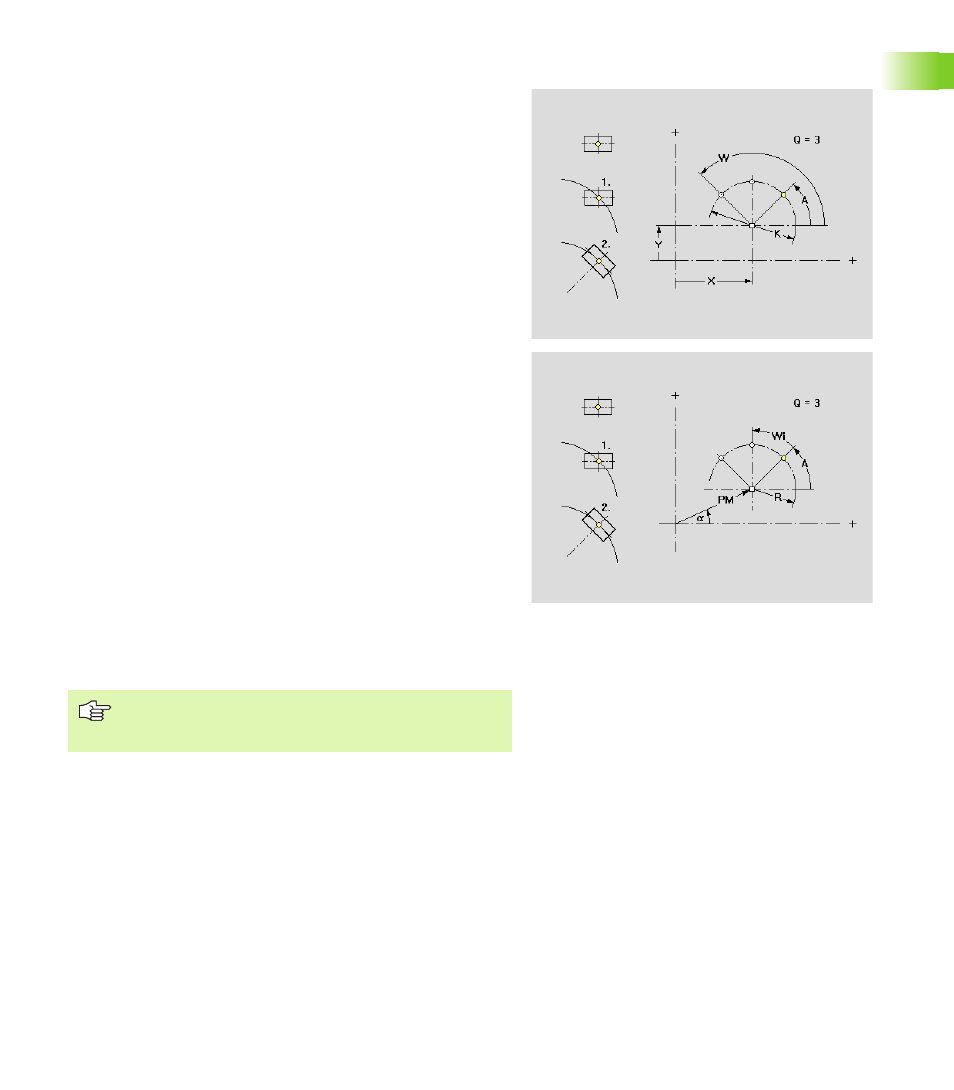

Cette fonction définit un modèle circulaire de figures dans le plan XY.
Cas particuliers, angle initial et angle final (A, W):
„ Sans A ni W: Répartition sur le cercle entier en commençant à 0°
„ Sans W: Répartition sur cercle entier
Paramètres
X
Centre du modèle en coordonnées cartésiennes (cote de
rayon)
Y Centre du modèle en coordonnées cartésiennes
a Centre du modèle en coordonnées polaires (référence angle:
Axe X positif)
PM Centre du modèle en coordonnées polaires
Q Nombre de figures
Orientation:
„ sens horaire
„ sens anti-horaire
R Rayon du modèle
K Diamètre du modèle
A Angle initial, position de la première figure (référence: Axe X)
W Angle final, position de la dernière figure (référence: Axe X)
Wi Angle entre deux figures (signe sans importance)
Position des figures
„ Position normale: La figure en sortie pivote autour du
centre du modèle (rotation autour du centre du modèle)
„ Position d'origine: La position de la figure en sortie est
identique (translation)
Description de la figure
Pour les modèles qui comportent des rainures circulaires,
le „centre de courbure“ est additionné à la position du
modèle.
