88
1
.15 TURN PLUS: Cont
ours dans le plan XY

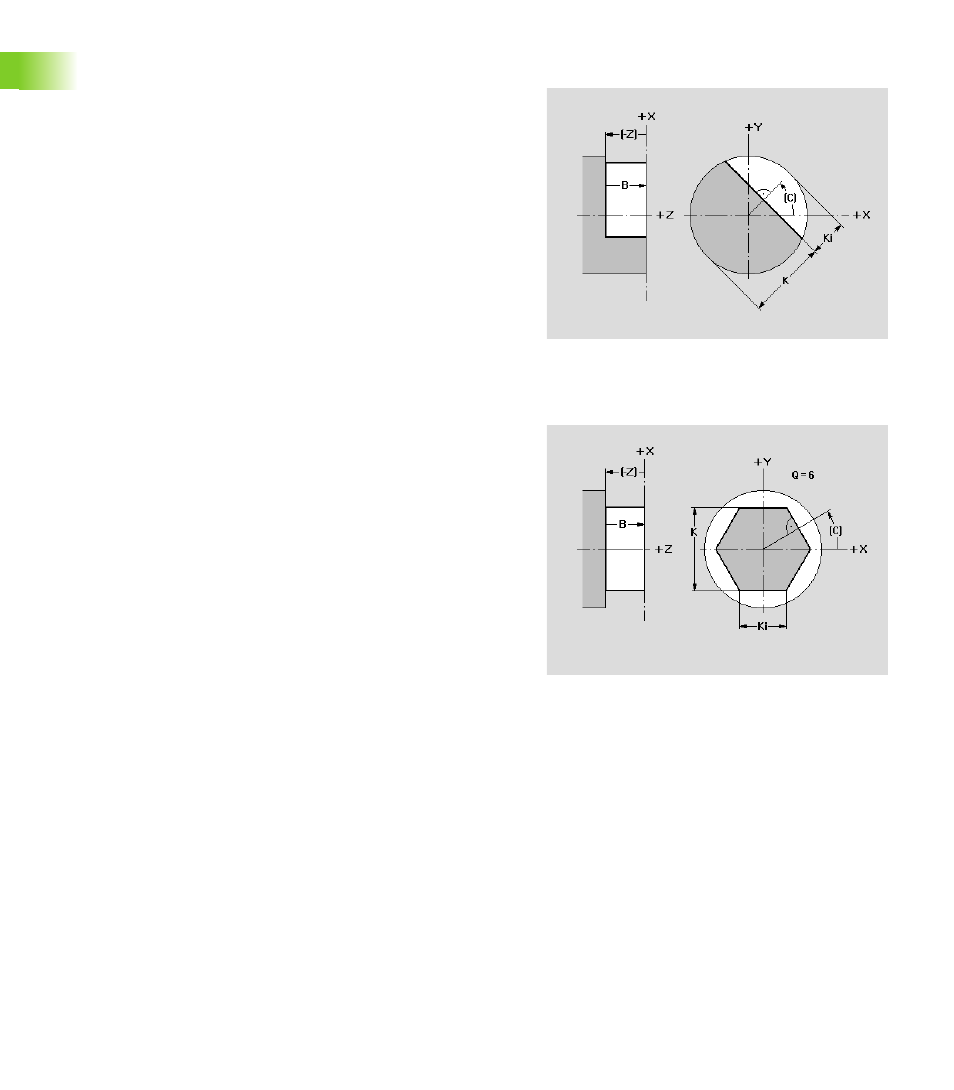

Plan XY: Surface unique
Cette fonction définit une surface unique dans le plan XY.
Plan XY: Surfaces polygonales
Cette fonction définit des surfaces polygonales dans le plan XY.
Paramètres
Ki
Profondeur (matière à fraiser)
K Epaisseur résiduelle (restant de matière)
B Largeur (référence: Arête de référence Z)
„ B<0: Surface dans le sens négatif de Z
„ B>0: Surface dans le sens positif de Z
Paramètres
Q
Nombre de côtés (Q >= 2)
K Cote sur plats (diamètre cercle inscrit)
Ki Longueur d'arête
B Largeur (référence: Arête de référence Z)
„ B<0: Surface dans le sens négatif de Z
„ B>0: Surface dans le sens positif de Z
