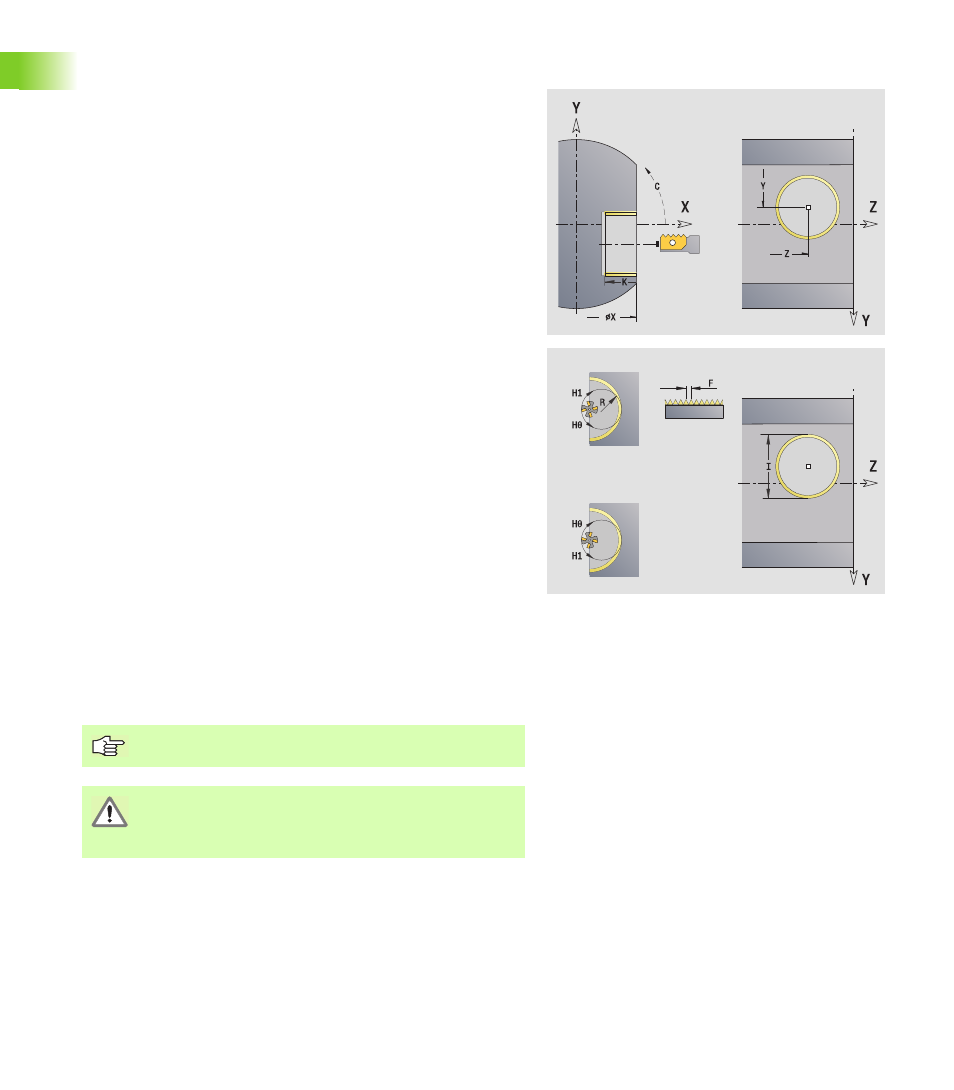

Fraisage de filet dans le plan YZ G806
A partir le la version de logiciel 625 952-05: G806 fraise un filet dans
un trou existant.
Le cycle positionne l'outil à l'intérieur du trou, au „point final du filet“.
Ensuite l'outil se déplace avec le „Rayon d'approche R“ et usine le
filetage. L'outil se déplace pour chaque tour d'une valeur d'un pas „F“.
Pour terminer, le cycle dégage l'outil et celui-ci retourne au point de
départ. Dans le paramètre V, vous programmez si le filetage peut être
fraisé en un tour avec une fraise multidents (peigne) ou en plusieurs
tours avec une fraise monodent.
Paramètres
I
Diamètre de filetage
X Point de départ X
K Profondeur de filetage
R Rayon d'approche
F Pas du filet
J Sens du filet (par défaut: 0)
„ 0 : filet à droite
„ 1 : filet à gauche
H Mode de fraisage (par défaut: 0)
„ 0: En opposition
„ 1: En avalant
V Un tour/multitours
„ 0: le filetage est usiné avec une rotation de 360°
„ 1: le filetage est usiné en plusieurs rotations (outil
monodent)
O Frein de broche (O est utilisé si le frein a été enregistré dans
le paramètre-machine 1019, ..) – par défaut: 0
„ 0: Activer le frein de broche
„ 1: Ne pas activer le frein de broche
Pour le cycle G806, utilisez des fraises à fileter.
Attention, risque de collision
La profondeur de perçage doit être plus profonde de F/2
que la profondeur de filetage
