92
1
.16 TURN PLUS: Cont
ours dans le plan YZ
Définir l'élément circulaire:
Appel du menu arc de cercle
Sélectionner le sens de rotation de l'arc de cercle
Indiquer les cotes de l'arc de cercle et définir le raccordement à
l'élément de contour suivant.

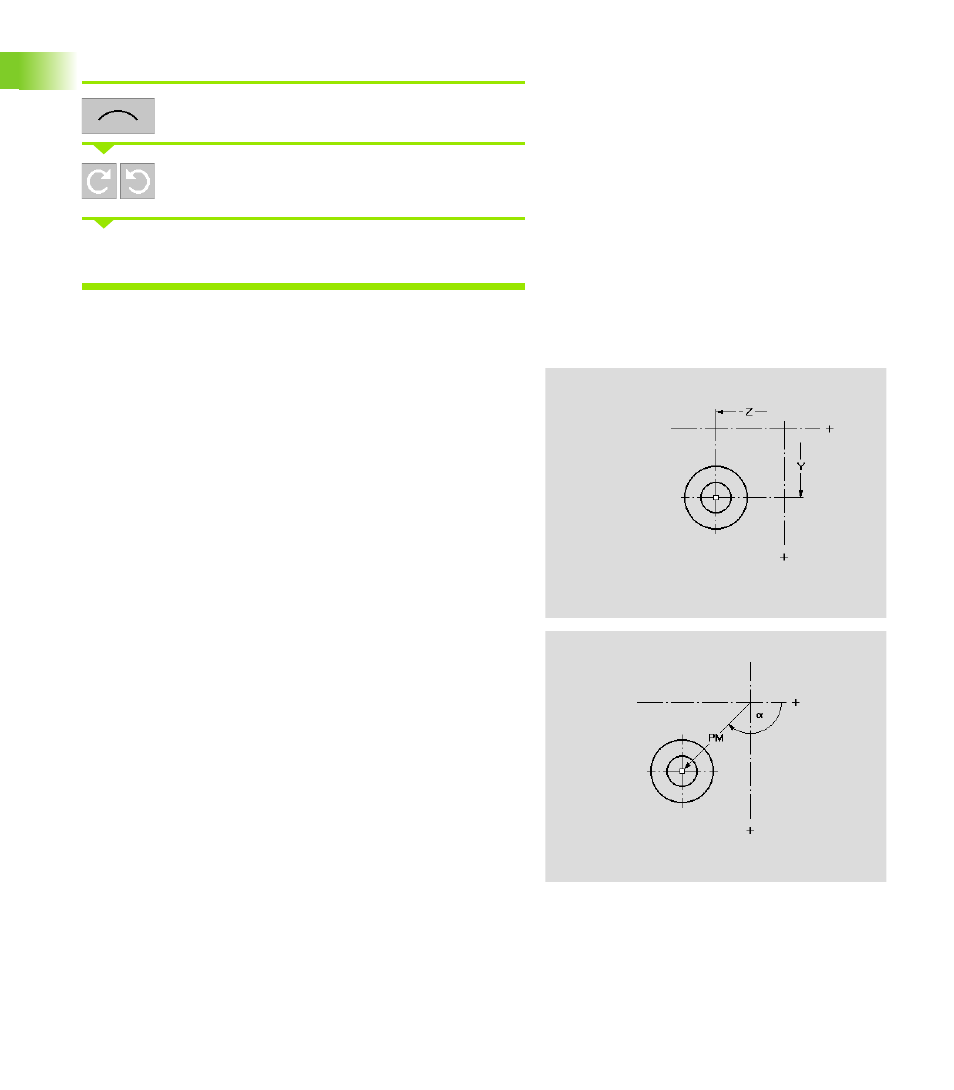

Plan YZ: Perçage unique
Cette fonction définit un perçage unique dans le plan YZ pouvant être
constitué des éléments suivants:
„ Centrage
„ Perçage
„ Chambrage
„ Taraudage
Paramètres du point de référence du perçage
Y
Position – Centre en coordonnées cartésiennes
Z Position – Centre en coordonnées cartésiennes
PM Position – Centre en coordonnées polaires
a Position – Centre en coordonnées polaires (référence angle:
Axe Z positif)
