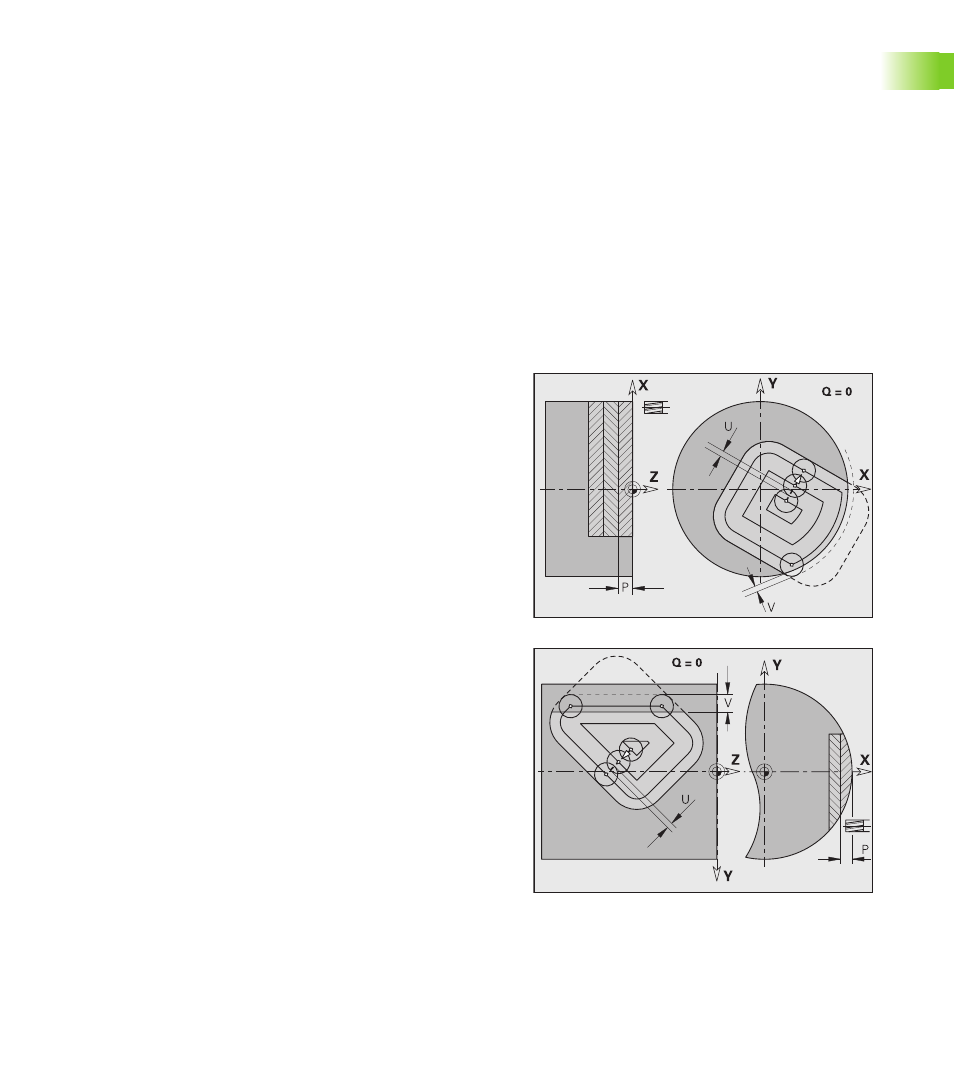

Fraisage de poches, finition G846 (axe Y)
G846 effectue dans le plan XY ou YZ la finition de contours fermés
définis dans les sections:
„ FRONT_Y
„ FACE_ARR._Y
„ ENVELOPPE_Y
Vous agissez sur le sens de fraisage avec le „mode d'usinage H“, le
„sens d'usinage Q“, et le sens de rotation de la fraise.
Déroulement du cycle
1 Position initiale (X, Y, Z, C) est la position avant le cycle
2 Calcule la répartition des passes (passe dans le plan, passe en
profondeur) et les trajectoires de plongée lors de la plongée
pendulaire ou hélicoïdale.
3 Déplace l'outil à la distance de sécurité et le positionne à la
première profondeur de fraisage
4 Fraisage d'un niveau
5 Relève l'outil à la distance d'approche, avance et plonge pour la
profondeur de fraisage suivante
6 Répétition de 4...5 jusqu'à ce que toute la surface soit usinée
7 L'outil est rétracté au „plan de retrait J“
Paramètres – Fraisage
NS
Numéro de séquence – référence à la description du contour
P Profondeur de fraisage (max.) (plongée dans le plan de
fraisage)
R Rayon arc de cercle d'approche/de sortie (par défaut: 0)
„ R=0: L'élément de contour est abordé directement.
Plongée au point d'approche, au dessus du plan de fraisage,
puis plongée verticale en profondeur.
„ R>0: La fraise se déplace sur un arc de cercle d'approche/
de sortie qui se raccorde par tangentement à l'élément de
contour.
U Facteur de recouvrement (min.). Définit le recouvrement des
trajectoires de fraisage (par défaut: 0,5).
Recouvrement = U*diamètre de la fraise
V Facteur de dépassement si le contour de fraisage dépasse le
contour de tournage:
„ 0: Le contour défini sera fraisé intégralement
„ 0 < V <= 1: Dépassement = V*diamètre de la fraise
H Mode de fraisage (par défaut: 0)
„ H=0: Usinage en opposition
„ H=1: Usinage en avalant
